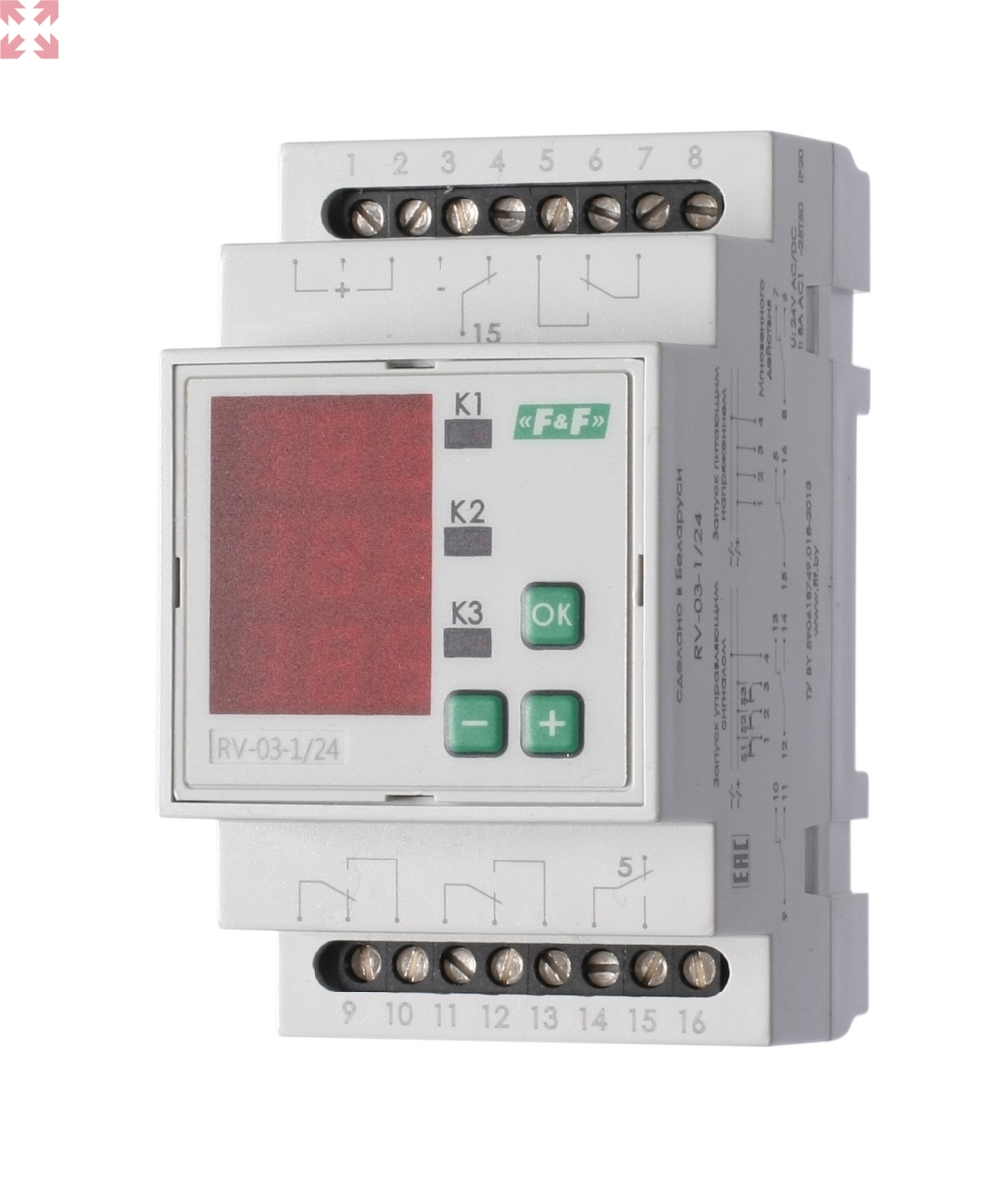

Многофункциональное реле времени RV-03-1/24 трехканальное

(0)

7 360 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: RV-03-1/24
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Реле времени RV-03-1/24 предназначено для включения / выключения трех независимых нагрузок в системах автоматики по предварительно установленным интервалам времени. Выдержка времени отсчитывается с момента подачи напряжения питания или подачи управляющего сигнала.

Особенности
- Наличие входа управления.
- Независимое управление тремя нагрузками.
- Контакт мгновенного действия.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение/выключение трех независимых нагрузок по предварительно установленным интервалам времени.

Принцип работы
Отсчет выдержки времени начинается с момента подачи напряжения питания или подачи управляющего сигнала.

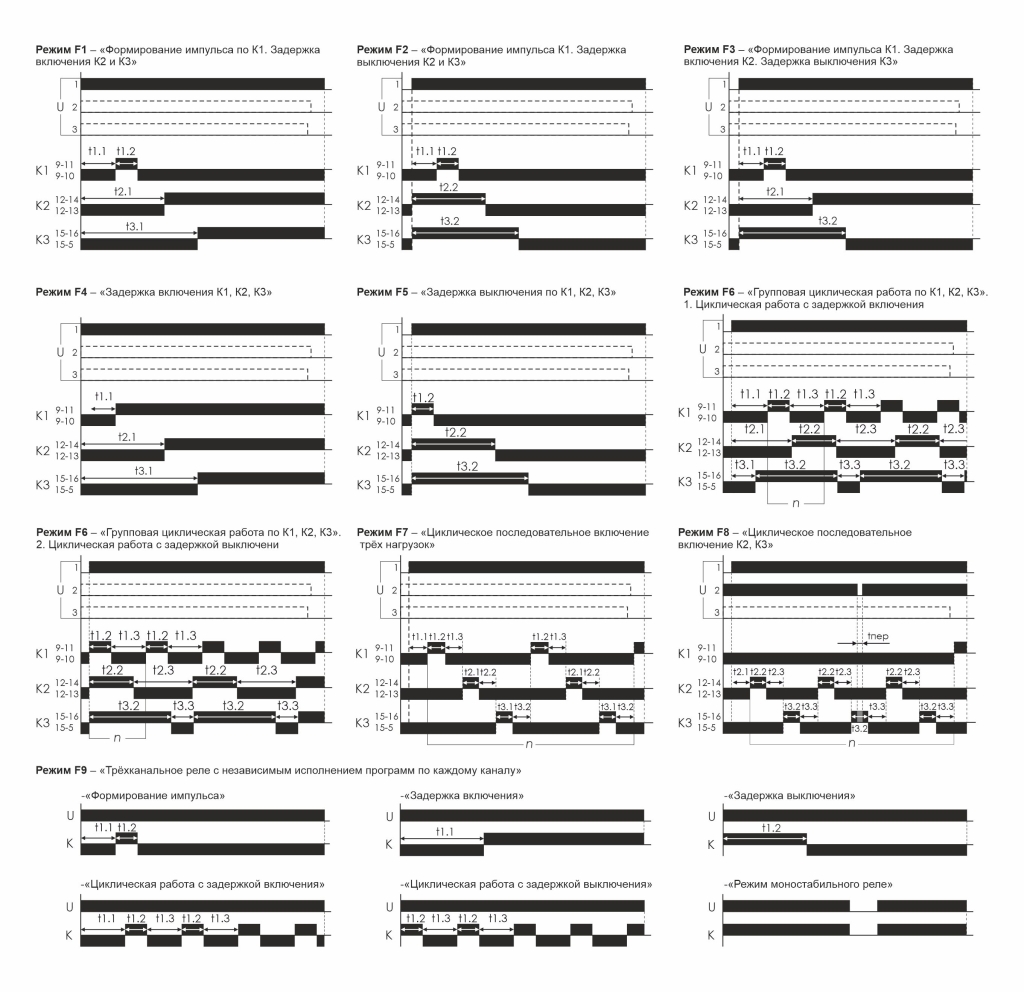

Реле времени имеет 9 режимов работы:

1. Режим F1.1...F1.3 – «Формирование импульса по К1. Задержка включения нагрузки по К2 и К3»;

2. Режим F2.1...F2.3 – «Формирование импульса по К1. Задержка выключения нагрузки по К2 и К3»;

3. Режим F3.1...F3.3 – «Формирование импульса по К1. Задержка включения по К2. Задержка выключения по К3»;

4. Режим F4.1...F4.3 – «Задержка включения по К1...К3»;

5. Режим F5.1...F5.3 – «Задержка выключения по К1...К3»;

6. Режим F6.1...F6.3 – «Групповая циклическая работа по К1...К3»;

7. Режим F7.1...F7.3 – «Циклическое последовательное включение трёх нагрузок»;

8. Режим F8.1...F8.3 – «Циклическое последовательное включение двух нагрузок по К2, К3»;

9. Режим F9.1...F9.3 – «Трёхканальное реле с независимым исполнением программ по каждому каналу».

Реле может работать только в одном из указанных выше режимов!
Пользователь может настроить и сохранить в каждом режиме по три различные программы для быстрой смены.

Артикул	EA02.001.029
Код ETIМ	EC001669
Напряжение питания, В	24 AC/DC
Максимальный коммутируемый ток, А (AC-1)	4x8
Контакт	4NO/NC
Количество функций	многофункциональное
Вход управления	со входом управления
Диапазон выдержки времени	0 - 99 ч 99 мин 99,9 с
Дискретность установки времени, с	0,1
Ток управления, мА, не более	1
Потребляемая мощность, Вт	3
Диапазон рабочих температур, °С	-25...+50
Степень загрязнения среды	2
Категория перенапряжения	III
Коммутационная износостойкость, циклов	100000
Степень защиты	IР20
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,4
Габариты (ШхВхГ), мм	52х90х65
Масса, г	146
Тип корпуса	3S
Монтаж	на DIN-рейку
