Реле времени с задержкой включения PCR-513U, монтаж на DIN-рейке 35 мм, выход 1x8А, универсальное питание 12-264 VAC/DC
В наличии
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- PCR-513U
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
- Инструкция:
Загрузить
Назначение:
Микропроцессорное электронное реле времени PCR-513 (12-264В AC/DC) предназначено для включениявыключения потребителей в системах промышленной и бытовой автоматики; в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени.
Включение нагрузки после подачи напряжения питания и отсчета заданного времени.
Принцип работы:
После подачи напряжения питания и отсчёта установленной выдержки времени включается реле, замыкаются контакты 11-12. В Таком положении реле остаётся до отключения питания.
Особенности эксплуатации PCR:
- При включённом питании реле не реагирует на изменение диапазонов времени.
- Изменение диапазона времени и функции возможны только после отключения и повторного включения напряжения питания.
- При включённом питании возможна только плавная регулировка времени в установленном диапазоне.
- выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1,2 сек., 1 сек. - 12 сек., 10 сек. - 2 мин., 1 мин. - 12 мин., 10 мин. - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2 суток - 24 суток.

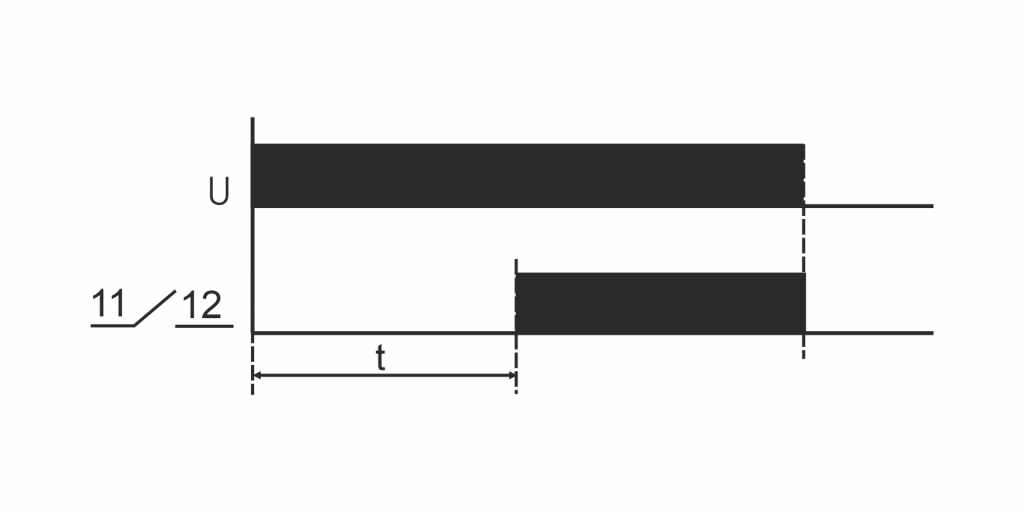

Диаграмма работы реле:
