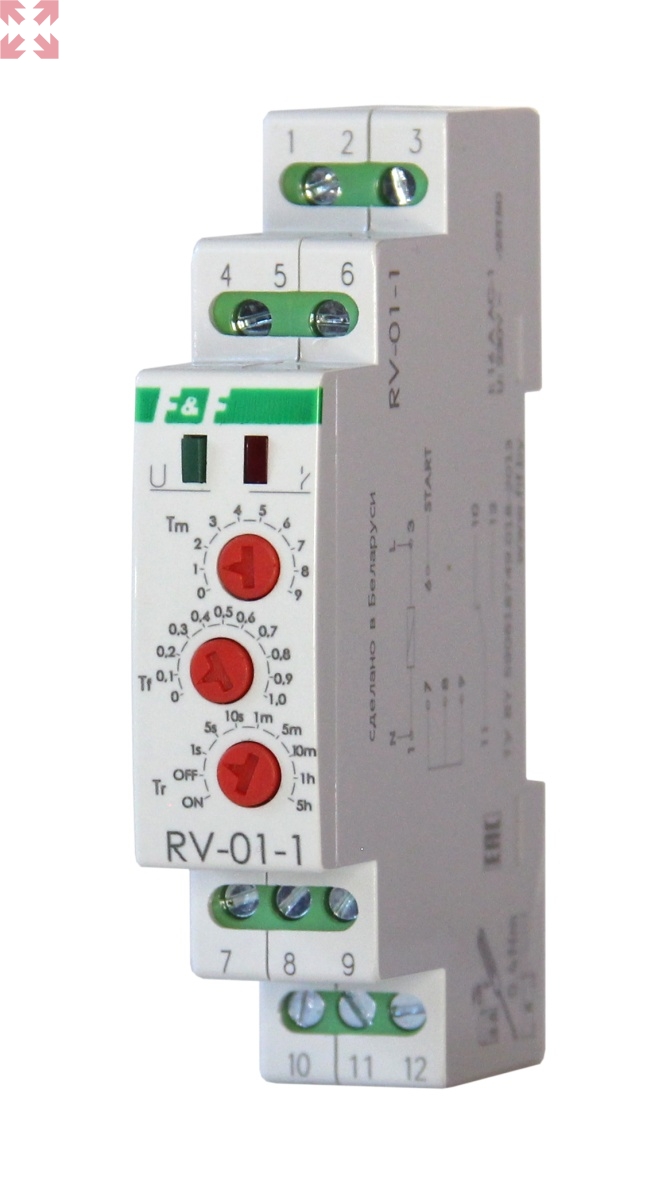

Реле времени с задержкой включения RV-01-1

Принцип работы
1. Выдержка времени с запуском по переднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При подаче сигнала на вход управления начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12, размыкаются контакты 10-11). В таком положении реле находится до отключения питания. Во время отсчёта реле не реагирует на сигнал управления.
2. Выдержка времени с запуском по заднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При снятии сигнала со входа управления и отсчета установленной выдержки времени включается исполнительное реле (замыкаются контакты 11-12, размыкаются 10-11). В таком положении реле находится до отключения питания. Во время отсчёта реле не реагирует на сигнал управления.
3. Выдержка времени с запуском по напряжению питания и переднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче напряжения питания и отсчета установленной выдержки времени включается исполнительное реле (замыкаются контакты 11-12, размыкаются 10-11). При подаче сигнала на вход управления начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12, размыкаются контакты 10-11). В таком положении реле находится до отключения питания или поступления сигнала управления.  При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.
4. Отключение по переднему фронту управляющего сигнала, выдержка времени с запуском по заднему  фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче сигнала на вход управления исполнительное реле отключается (размыкаются контакты 11-12, замыкаются 10-11). При снятии сигнала со входа управления и отсчета установленной выдержки времени включается исполнительное реле (замыкаются контакты 11-12, размыкаются 10-11). В таком положении реле находится до отключения питания или поступления сигнала управления. При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.

Артикул	EA02.001.037
Код ETIМ	EC001669
Напряжение питания, В	230 АС
Максимальный коммутируемый ток, А (AC-1)	16
Контакт	1NO/NC
Количество функций	многофункциональное
Вход управления	со входом управления
Диапазон выдержки времени, с 0,1 с…50 ч
Точность выдержки времени, не хуже	1%
Время готовности, не более	240 мс
Мин. длительность управляющего импульса	60 мс
Индикация	2 светодиода
Потребляемая мощность, Вт	1
Диапазон рабочих температур, °С	-25...+50
Степень загрязнения среды	2
Категория перенапряжения	III
Коммутационная износостойкость, циклов	100000
Степень защиты	IР20
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,4
Габариты (ШхВхГ), мм	18х90х65
Масса, г	55
Тип корпуса	1S
Монтаж	на DIN-рейку
