Реле времени с задержкой выключения PO-406

Назначение PO-406:

Реле времени с задержкой выключения PO-406 предназначены для поддержания работы устройства после размыкания управляющего контакта в течении установленного времени. Например, в вентиляционных системах, санузлах, выключателем включаем освещение, а после выключения освещения вентилятор включится на установленный отрезок времени.

• в вентиляционных системах;
• в санузлах;
• выключателем включается освещение и вентилятор (после выключения освещения вентилятор выключится через установленный отрезок времени).

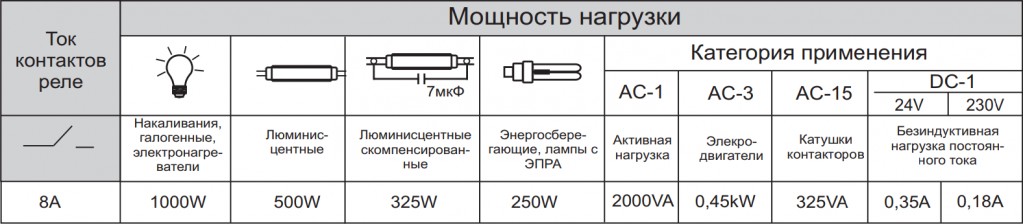

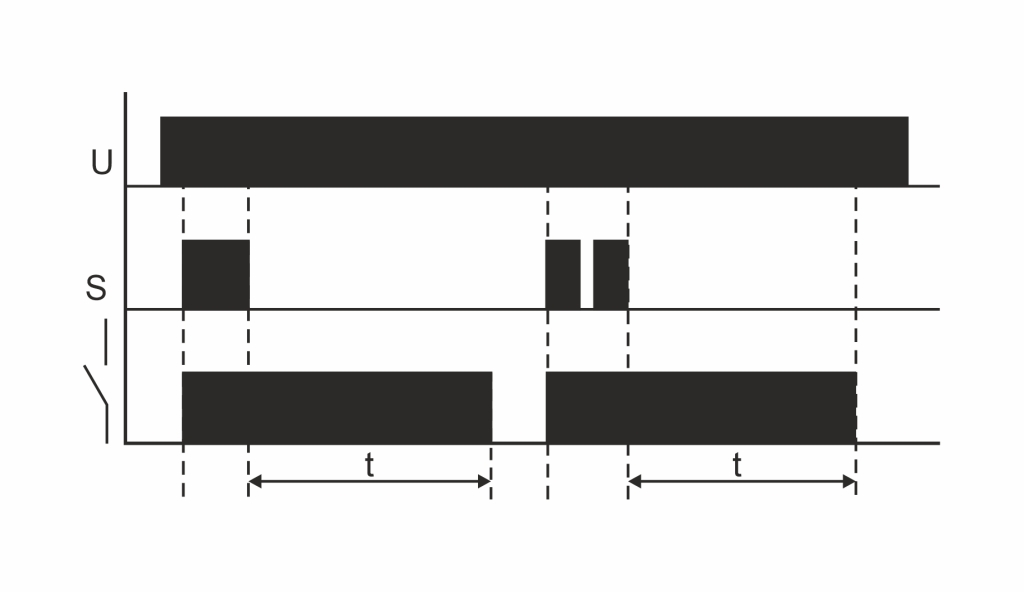

Принцип работы PO-406:

В PO-406 задержкой выключения при подаче управляющего напряжения S включается исполнительное реле устройства и нагрузка подключается к сети питания. После отключения управляющего напряжения S начинается отсчет времени, по окончании выдержки времени нагрузка отключается. Подача и последующее отключение напряжения S во время отсчета времени увеличивает выдержку на время (t).

Подключение PO-406

1. Отключить напряжение питания;
2. Реле установить в монтажной коробке;
3. Подключить провода питания к группе PWR: фазовый провод L к зажиму. Нейтральный провод N к зажиму 4;
4. Параллельно соединённые кнопки звонкового типа подключить к зажиму 1 и фазовому проводу L;
5. Нагрузку последовательно подключить к зажиму 2 и нейтральному проводу N;
6. Лампу либо осветительный прибор подключить между зажимами 1 и 4;
7. Включить напряжение питания.
