Реле времени с задержкой включения RV-01, выход 1x16А, диапазон выдержки: от 1 сек. до 120 сек., питание 230V AC

(0)

1 870 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: RV-01
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F

Микропроцессорное реле времени RV-01 предназначено для включения нагрузки в системах бытовой и промышлен-ной автоматики (вентиляционных, отопительных, осветитель-ных и т.п.) после отсчета заданного отрезка времени.

Отличительные особенности реле:

С задержкой включения. Напряжение 230 В; 50 Гц Диапазон выдержки времени 1-12 сек.; 10-120 сек., 100-1200 сек. Контакт 1NO/NC, Максимальный ток 16 А, Вход управления.
Назначение:

Для включения нагрузки через установленный промежуток времени.
Область применения:

В вентиляционных системах, санузлах и т.п., выключателем включаем освещение, после выключения освещения вентилятор включится на установленный отрезок времени. Область применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками.

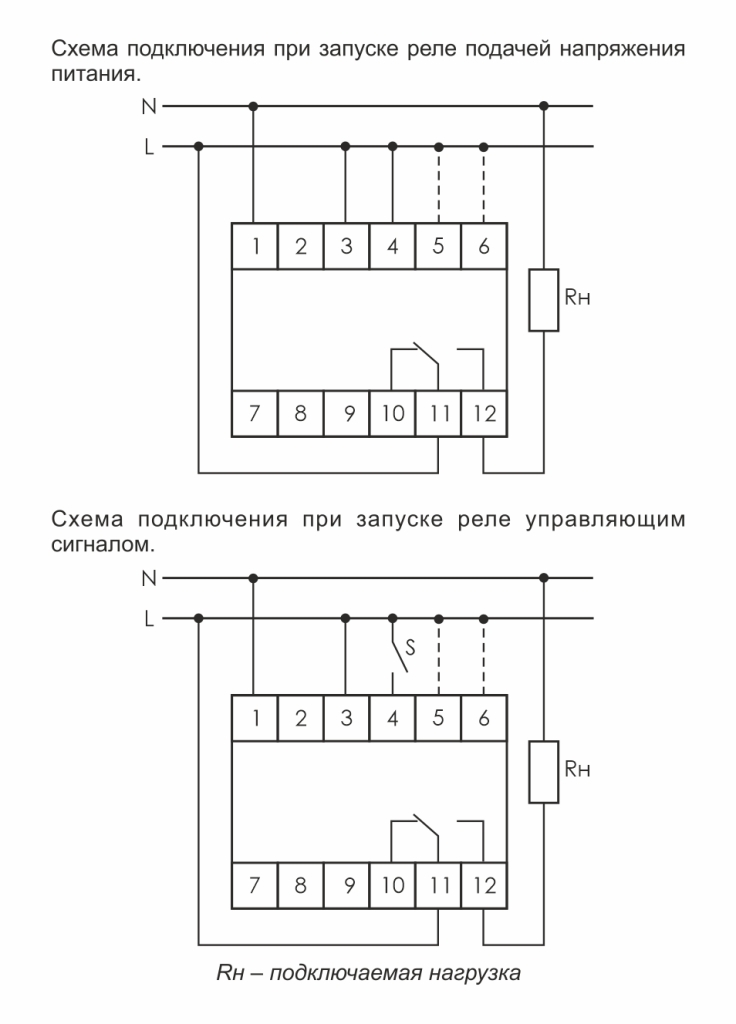

Изделие следует подключать к однофазной сети согласно существующим нормам электробезопасности.

Изделие следует подключать к однофазной сети согласно существующим нормам электробезопасности. Правила подключения описаны в данной инструкции. Работы, связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым специалистом после ознакомления с инструкцией по эксплуатации и функциями устройства. Перед началом установки следует убедиться в отсутствии напряжения на подключаемых проводах. Самовольное вскрытие корпуса влечет за собой утрату права на гарантийное обслуживание изделия, а также может стать причиной поражения электрическим током. Изделие должно использоваться по его прямому назначению. По вопросам монтажа и работы устройства обращаться в центр технической поддержки.

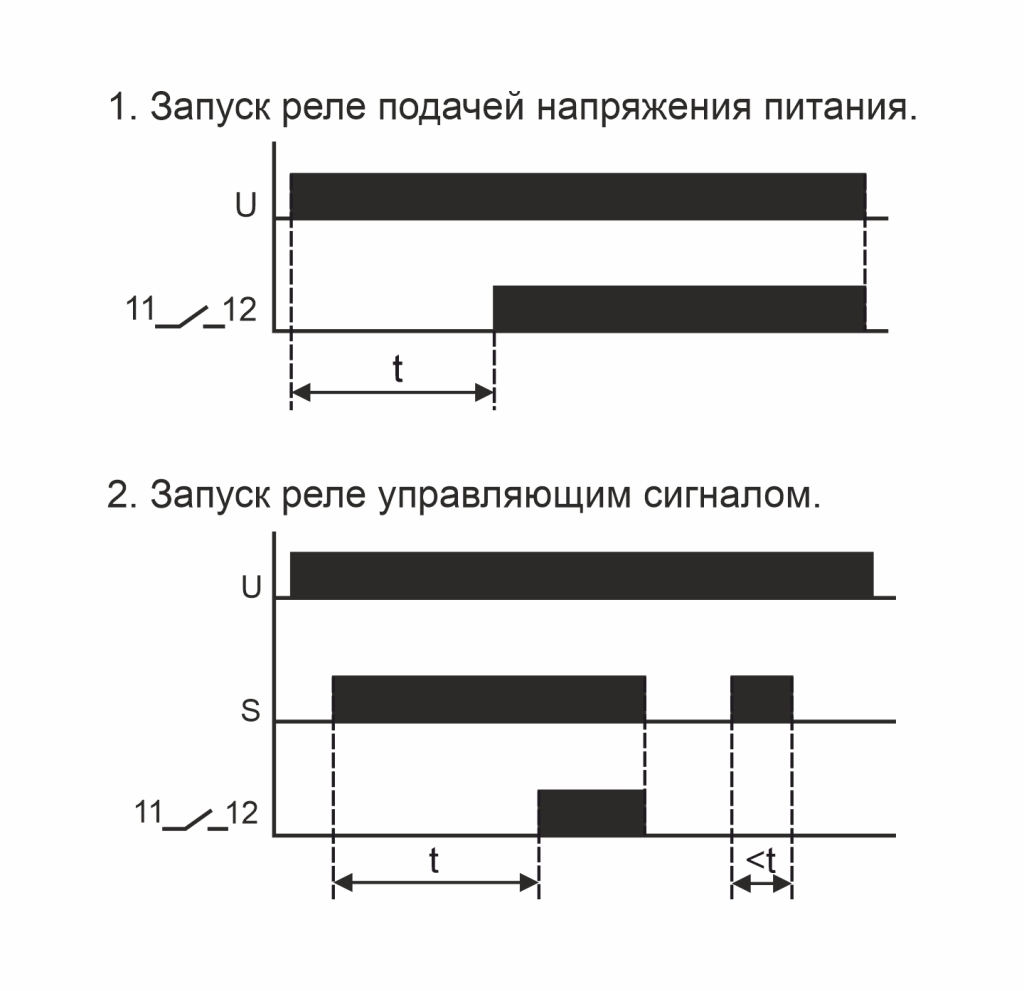

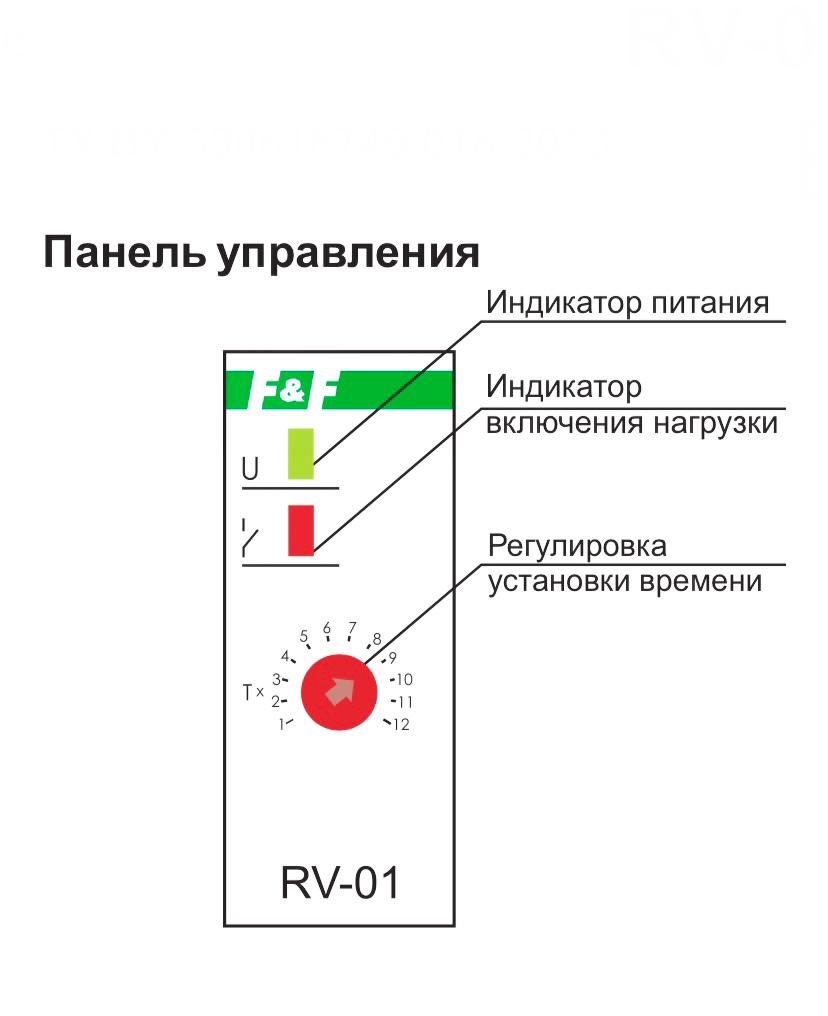

Установка выдержки времени: регулятором установить необходимую выдержку времени по шкале. При включении устройства красный светодиод моргает с частотой 1 Гц, при этом происходит отсчет времени. В диапазоне 2 (от 10 до 120 секунд) рекомендуется установить и проконтролировать выдержку в диапазоне (без установки перемычки 3-6), затем установить перемычку.
Например, необходимо установить выдержку времени 65 сек. Устанавливаем регулятор в положение 6,5 секунд по шкале и контролируем по секундомеру или светодиоду время отсчета.
Затем устанавливаем перемычку (множитель на 10) между клеммами 6 и 3. Результирующее время равно 6,5х10=65 сек.

Напряжение питания:	230В 50Гц
Макс. ток контактов реле:	16A AC 1

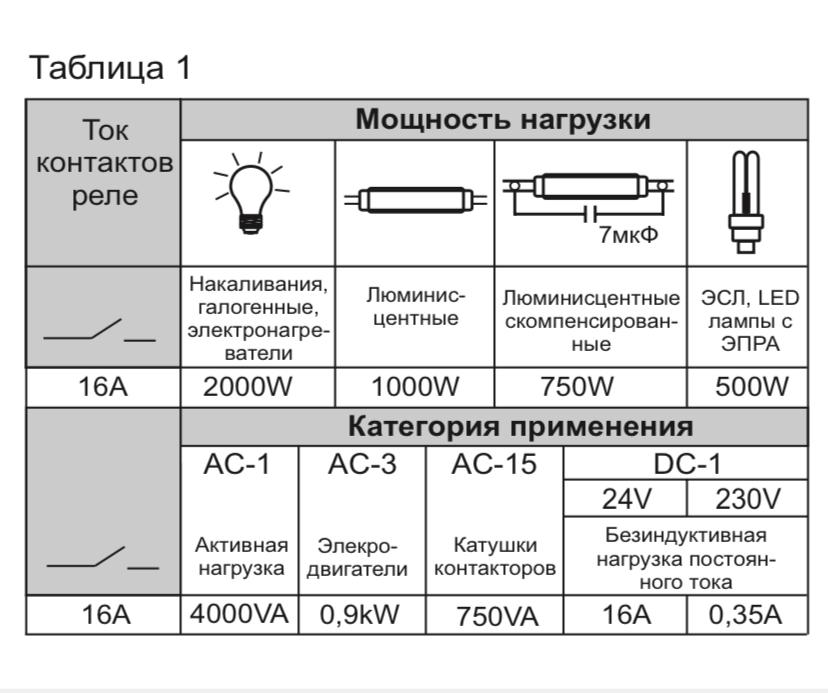

Макс. мощность нагрузки	см.табл. 1
Контакт:	тип 1P(1 переключающий)
Выдержки времени:	-15 %; +10 %
диапазон 1	от 1сек. до 12сек.
диапазон 2	от 10сек. до 120сек.
Напряжение входа управления 4:	230В AC
Диапаз. рабочих температур:	0 -15 - +50 С
Степень защиты:	IP 20
Габариты:	17,5х65х90мм
Тип корпуса:	1S
Монтаж:	на DIN-рейке 35 мм
