Многофункциональное реле времени PCU-530, напряжение питания 100-264В АС/DC

(0)

3 130 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: PCU-530
Страна: Беларусь
Производитель: Евроавтоматика F&F

Многофункциональное реле времени PCU-530 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.

Отличительные особенности реле
Напряжение 100-264 AC/DC,
Диапазон выдержки времени 0,1 сек. – 24 суток.
Контакт 3Р, Максимальный ток 3x8 А. 4 функции.

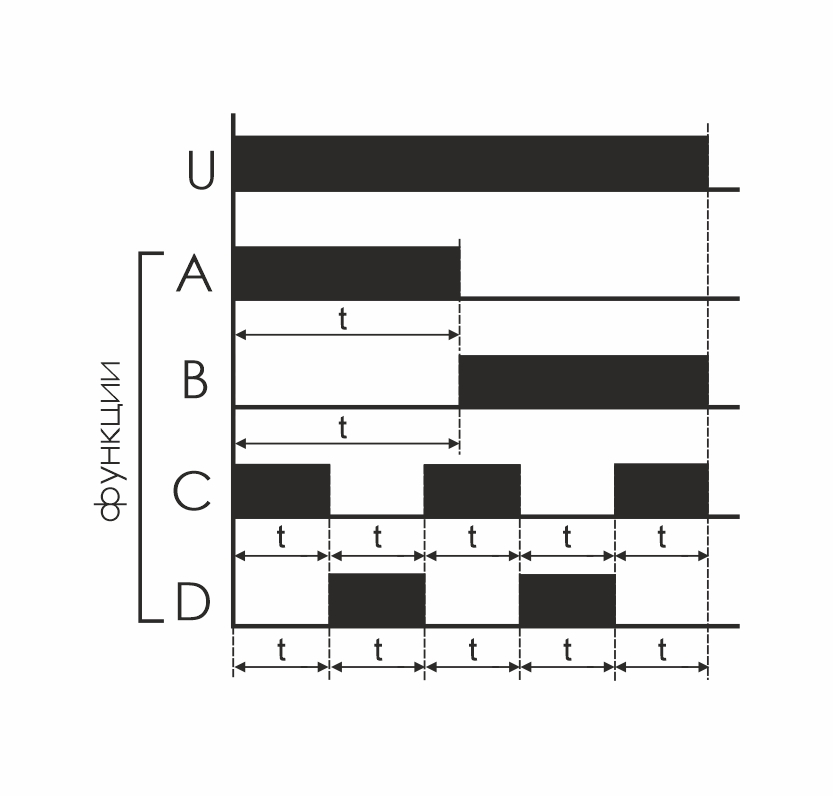

PCU-530

Включение нагрузки на время t (А)

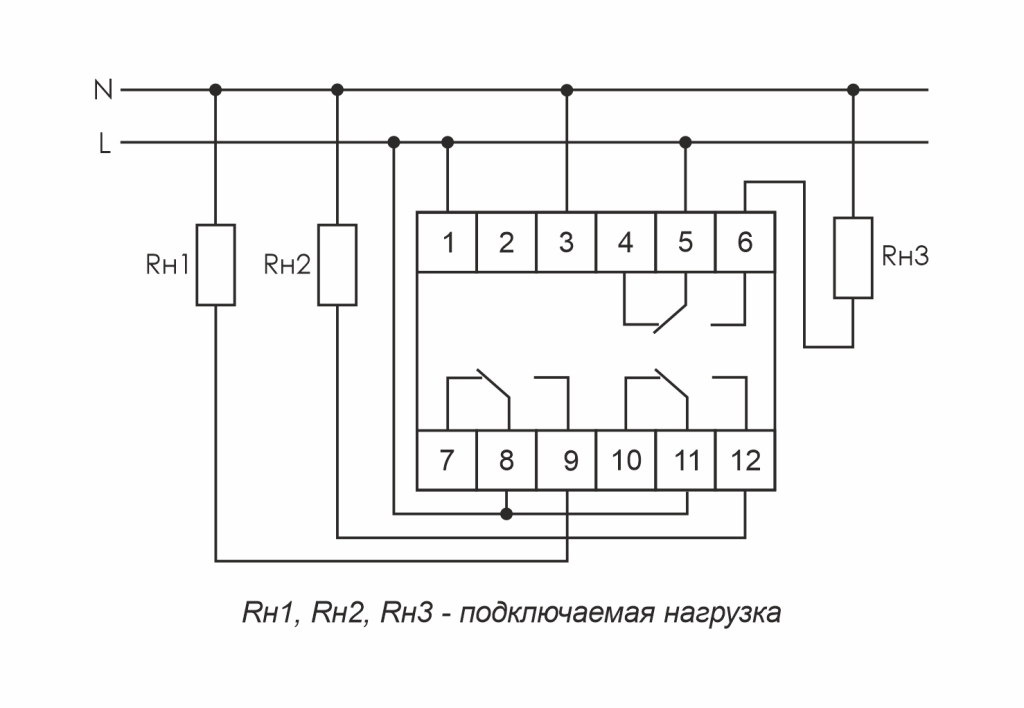

После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11.

Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.

Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания.

Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.

Напряжение питания, В:	100-264 AC/DC
Максимальный коммутируемый ток(АС1), А:	3х8
Максимальная мощность нагрузки	Приложение2
Контакт:P-переключающий	3Р
Выдержка времени:	от 0,1с до 24суток¹
Задержка включения, мс:	< 50
Диапазон рабочих температур, °С:	от -25 до +50
Габариты (ШхВхГ), мм:	18х90х65
Тип корпуса(см. Приложение1):	1S
Подключение:	винтовые зажимы 2,5мм²
