Реле времени с задержкой выключения PCA-512U 12-264В AC/DC
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- PCA-512U
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
- Инструкция:
Загрузить
Назначение:
Микропроцессорное электронное реле времени РСА-512U (12-264В AC/DC) предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики; в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени. Нагрузка включается после подачи напряжения и отключается после отсчета заданного отрезка времени.
Принцип работы реле:
При включении питания включается реле, замыкаются контакты 11 -12. После отсчёта установленной выдержки времени реле отключается и в таком положении остаётся до отключения питания.
Выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1,2 сек., 1 сек. - 12 сек., 10 сек. - 2 мин., 1 мин. - 12 мин., 10 мин. - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2 суток - 24 суток.

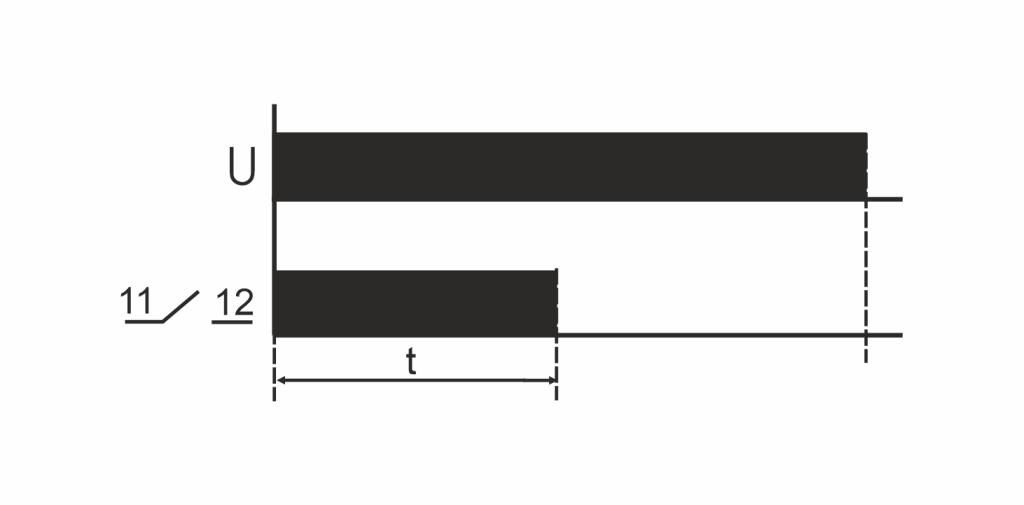

Диаграмма работы реле:
