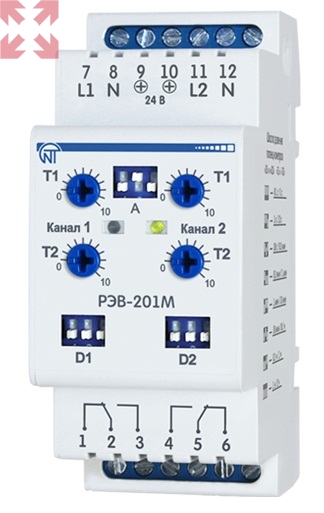

Многофункциональные двухканальное реле времени РЭВ-201M

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону


Артикул
РЭВ-201M
Страна
Россия
Производитель
Новатек электро
Инструкция:
Загрузить

Реле времени электронное двухканальное с задержкой на включение и отключение РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В/50Гц и постоянного тока 24-100В с регулируемой задержкой времени включения от 0 до 36000с.

Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемым пользователем:

  • реле с задержкой на включение;

  • реле импульсное;

  • реле периодическое (циклическое);

  • реле управления.

Алгоритм задается положением переключателей А.

Соответствующая схемы подключения устройства позволяет реализовать:

  • независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);

  • параллельную работу каналов (питание на оба канала подается одновременно).

Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно.

На лицевой панели для каждого канала установлен двухцветный светодиод со следующим алгоритмом:

  • зеленое свечение – на канале присутствует напряжение;

  • красное свечение — реле нагрузки включено.

Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту.

Цепь питания реле гальванически развязана с выходными цепями.
