Многофункциональное реле времени PCU-511. Задержка вкл.,задержка выкл., цикл с задержкой вкл., цикл с задержкой выкл.

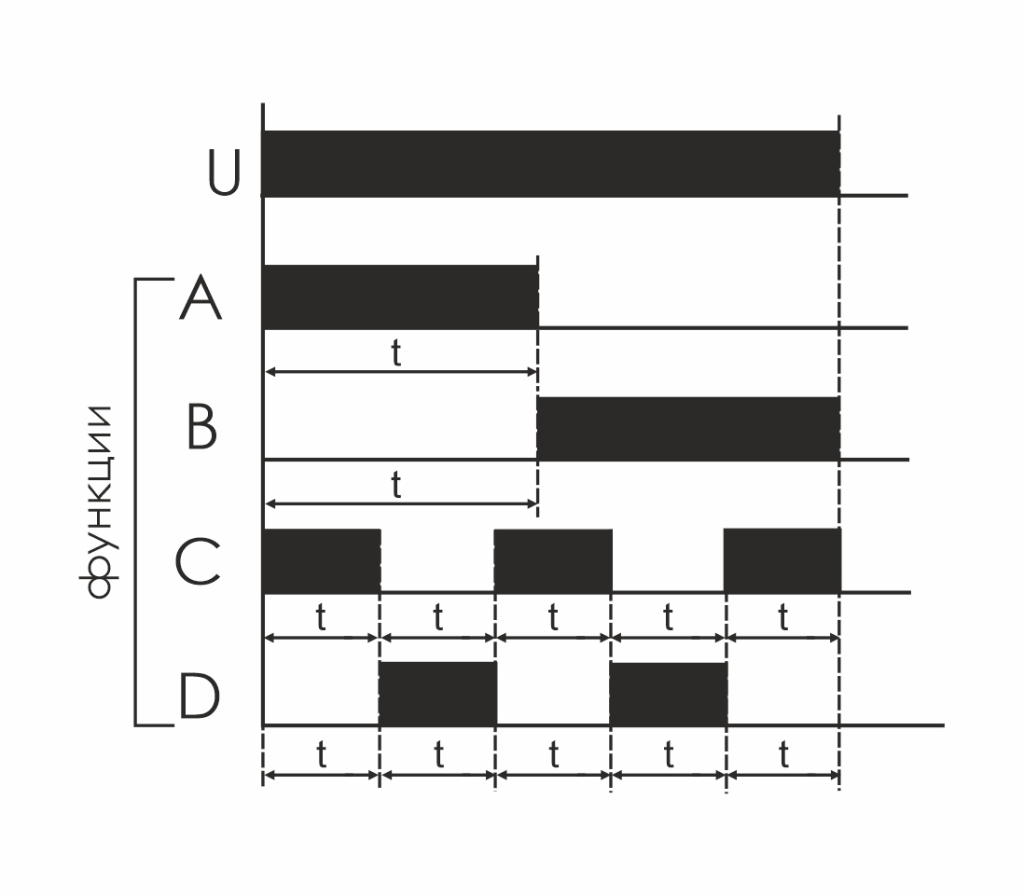

Задержка включения (B)

После  подачи  напряжения питания  контакты  остаются в  положении  10-11 и начинается  отсчет времени  задержки  (t),  по окончании  установленного времени (t) контакты переключаются в положение 11-12.
 В таком положении  контакты остаются до  отключения питания.

Пример:
-  требуется  включить  установку  через  6  сек. после  подачи  на-пряжения  и  она  должна  работать  до момента полного отклю-чения питания.
- происходит аналогично примеру 1 только верхний вороток (ABCD) устанавливается в положение B. Вначале произойдет  задержка  на  время  (t),  после  чего  установка  включится  и  будет работать до отключения подачи напряжения.


Задержка выключения (А)

После подачи напряжения питания  контакты  переключаются в  положение 11-12, по окончании установленного времени(t)  контакты  переключаются  в  положение  10-11.  В  таком  положении  контакты  остаются  до  отключения  питания.

Пример:
- требуется включить установку на 6 сек, после  чего она должна отключиться и оставаться выключенной до  прекращения подачи напряжения питания. При повторной подаче питания цикл повторяется.
-  верхний  вороток (ABCD) устанавливаем  в  положение A,  средний вороток (Tх) в положение 6, нижний вороток (Т  ) в положение 1s.


Циклическая работа с задержкой включения (D)

Работа начинается с задержки включения реле на время (t), затем  происходит  включение  на время (t), выключения и т.д. до отключения питания.

Пример :
-  требуется  цикличная (включение/выключение) работа установки с интервалом в 4 минуты с задержкой первого включения.
- происходит аналогично примеру 3, только верхний вороток (ABCD) устанавливается в положение D. Вначале произойдет  задержка включения на время 4 минуты, после чего установка циклично будет включаться и выключаться до отключения  напряжения питания.


Циклическая работа с задержкой выключения (С)

Работа начинается с включения реле на время (t), затем выключение и т.д. до отключения напряжения питания.

Пример:
-  требуется  цикличная (включение/выключение) работа установки с интервалом в 4 минуты с задержкой первого выключения.
 - верхний вороток (ABCD) устанавливаем в положение C , средний вороток (Tx) в положение 4, нижний вороток (T  ) в положение 1m.

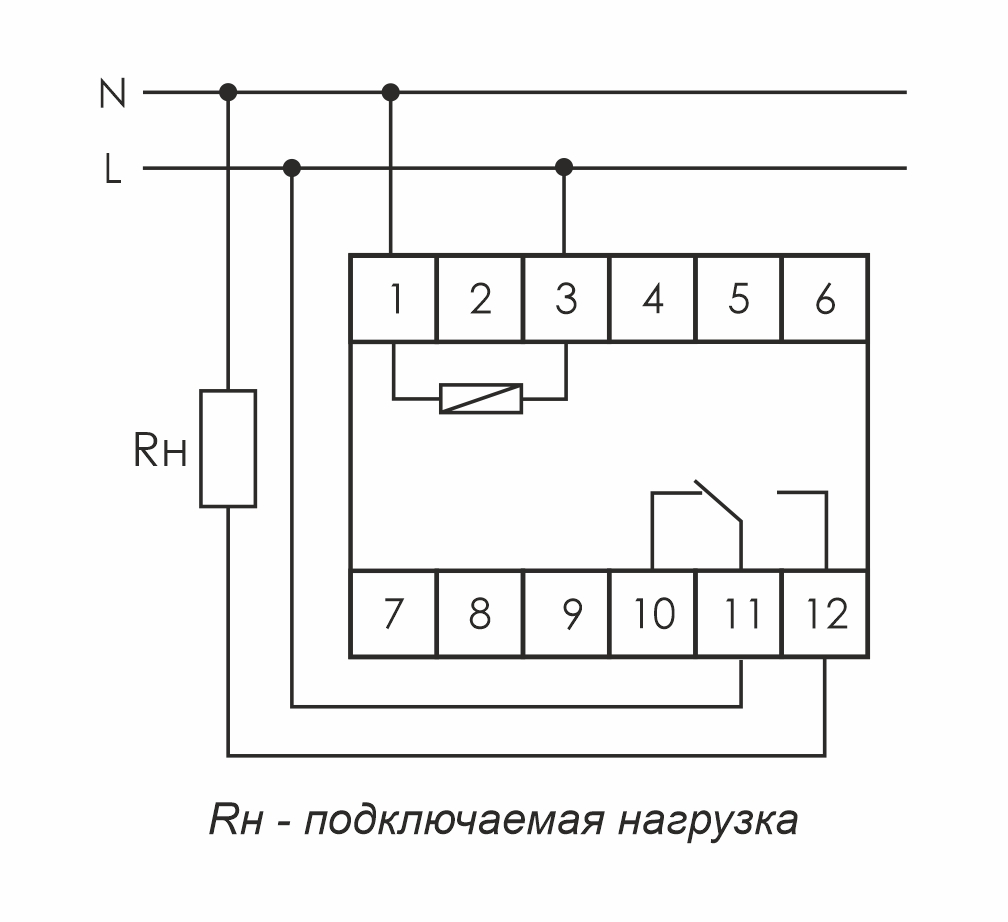

Напряжение питания

230 В 50 Гц (клеммы 1-3)

Максимальный ток нагрузки

8 A  AC 1

Контакт

1P (1 переключающий)

Выдержка времени*

от 0,1сек. до 24 суток

Задержка включения

<50мсек.

Диапазон рабочих температур

-25 - +50 С°

Степень защиты

IP 20

Габариты, мм

17,5 х 65 х 90 мм

Подключение

винтовые зажими 2,5 мм кв.

Монтаж

на DIN-рейке 35 мм
