Многофункциональное реле времени PCS-516, с входами START и RESET 230В AC, 24B AC/DC
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- PCS-516
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
Микропроцессорные реле времени предназначены для управления потребителями (нагрузкой) в системах промышленной и бытовой автоматики.
Установка переключателя при включенном напряжении питания в положение:
- ON приводит к включению реле, контакты в позиции 11-12.
- OFF - отключает реле, контакты в позиции 11-10.
Подача сигнала RESET во время выполнения функций:
- A, B, C, D - приводит к отсчету выдержки времени и выполнения выбранной функции сначала.
- F, G, H, I - приводит к возврату реле в исходное состояние и ожиданию сигнала START.
- K - приводит к постоянному включению контактов реле в положение 11-12.

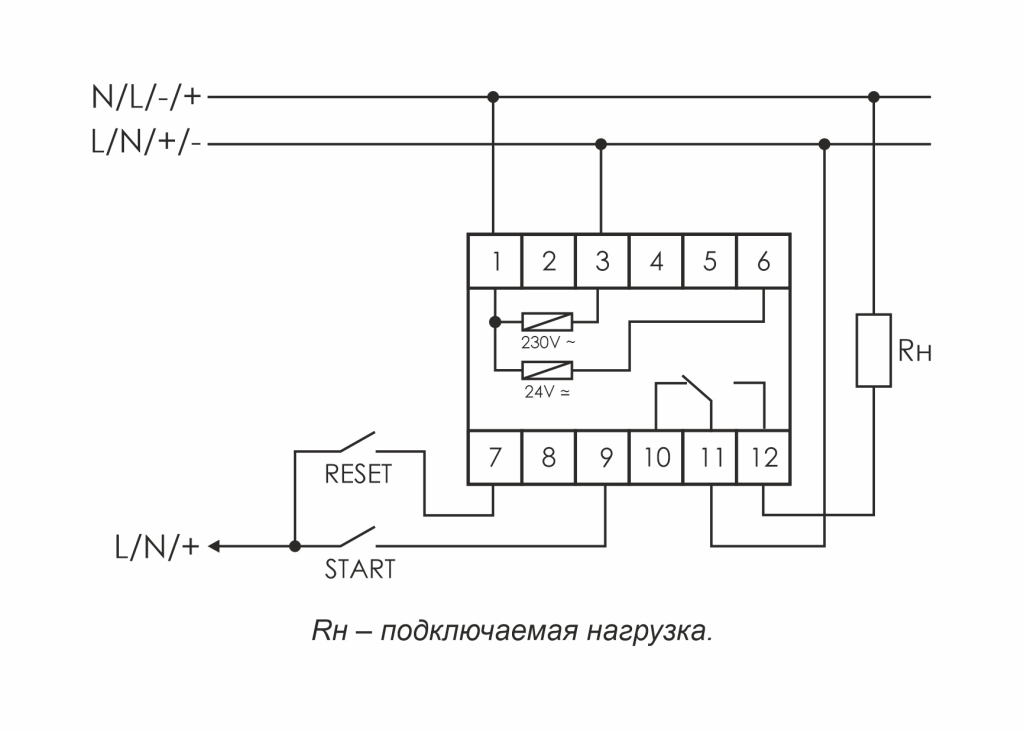

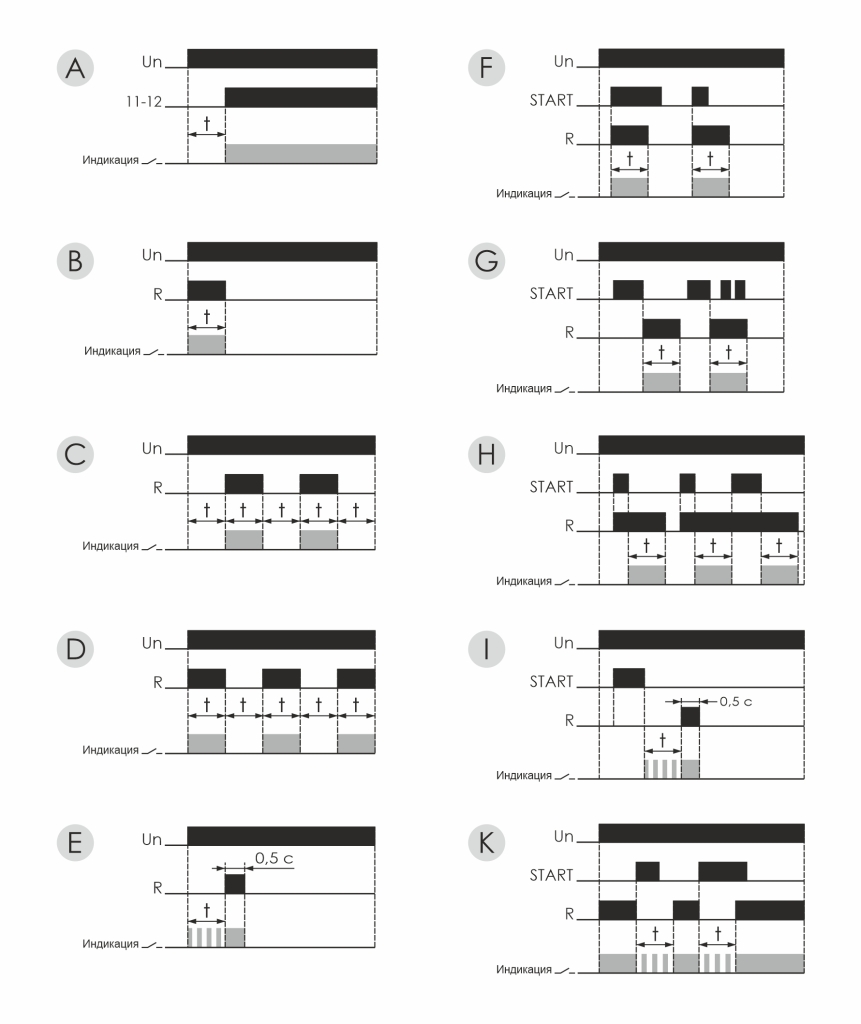

| Функция А: ЗАДЕРЖКА ВКЛЮЧЕНИЯ |
| |
| После подачи напряжения питания начинается отсчет времени (t). Контакты находятся в положении 11 - 10. По окончании отсчета времени замыкаются контакты 11 - 12 и находятся в таком положении до отключения напряжения питания. |
| Функция B: ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ |
| |
| После подачи напряжения питания замыкаются контакты 11 - 10 и начинается отсчет времени (t). По окончании выдержки времени контакты 11 - 12 |
| Функция C: ЦИКЛИЧЕСКАЯ РАБОТА С ЗАДЕРЖКОЙ ВКЛЮЧЕНИЯ |
| |
| Циклическая работа с задержкой включения на время (t). |
| Функция D: ЦИКЛИЧЕСКАЯ РАБОТА С ЗАДЕРЖКОЙ ВЫКЛЮЧЕНИЯ |
| |
| Циклическая работа с задержкой выключения на время (t). |
| Функция Е: |
| |
| Включение нагрузки на время 0,5 сек после отсчета выдержки времени (t). |
| Функция F: |
| |
| Включение нагрузки на время (t). Отсчет времени начинается с поступления сигнала START. Во время отсчета реле не реагирует на сигнал START. |
| Функция G: |
| |
| Включение нагрузки на время (t). Отсчет времени начинается после отключения сигнала START. |
| Функция H: |
| |
