Многофункциональное реле времени PCU-520, с двумя независимыми выдержками времени

Назначение
Для включения / выключения потребителей в системах автоматики на заданный отрезок времени. Установка двух независимых временных выдержек  t1 и  t2 (время работы и время перерыва).

Особенности
Многофункциональное (4 функции). Установка двух независимых временных выдержек  t1 и  t2 (время работы и время перерыва).

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

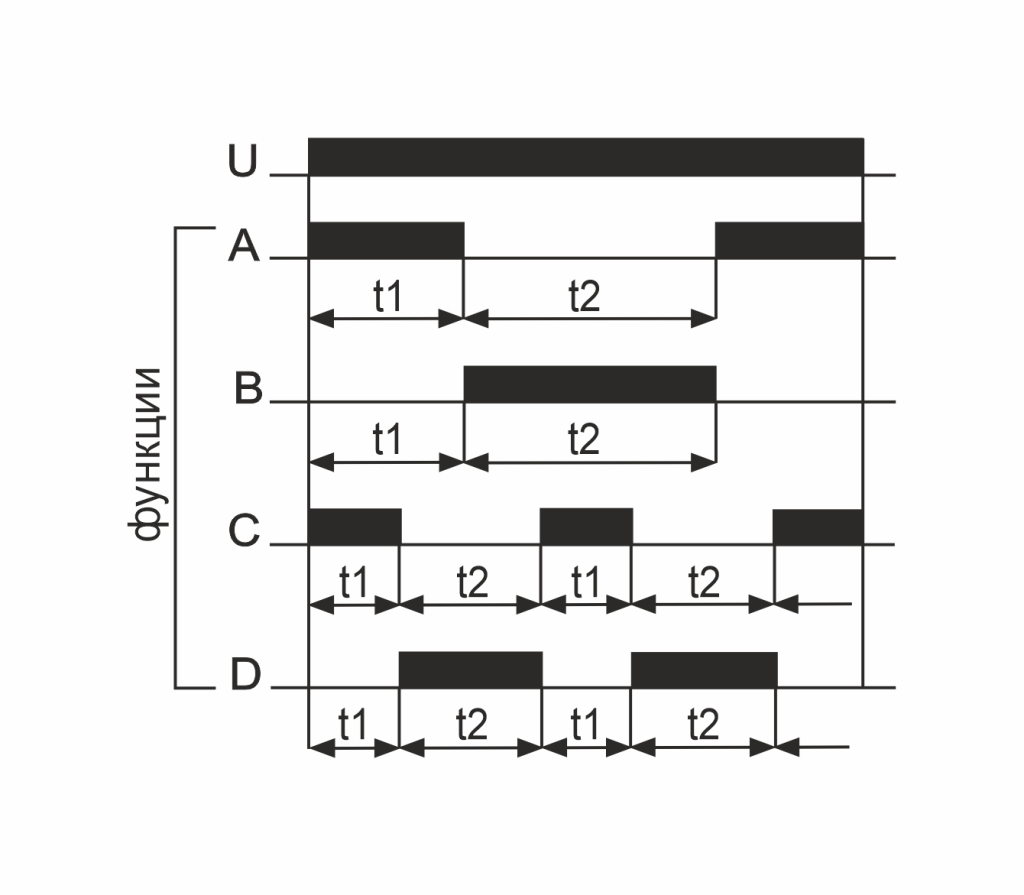

Принцип работы:

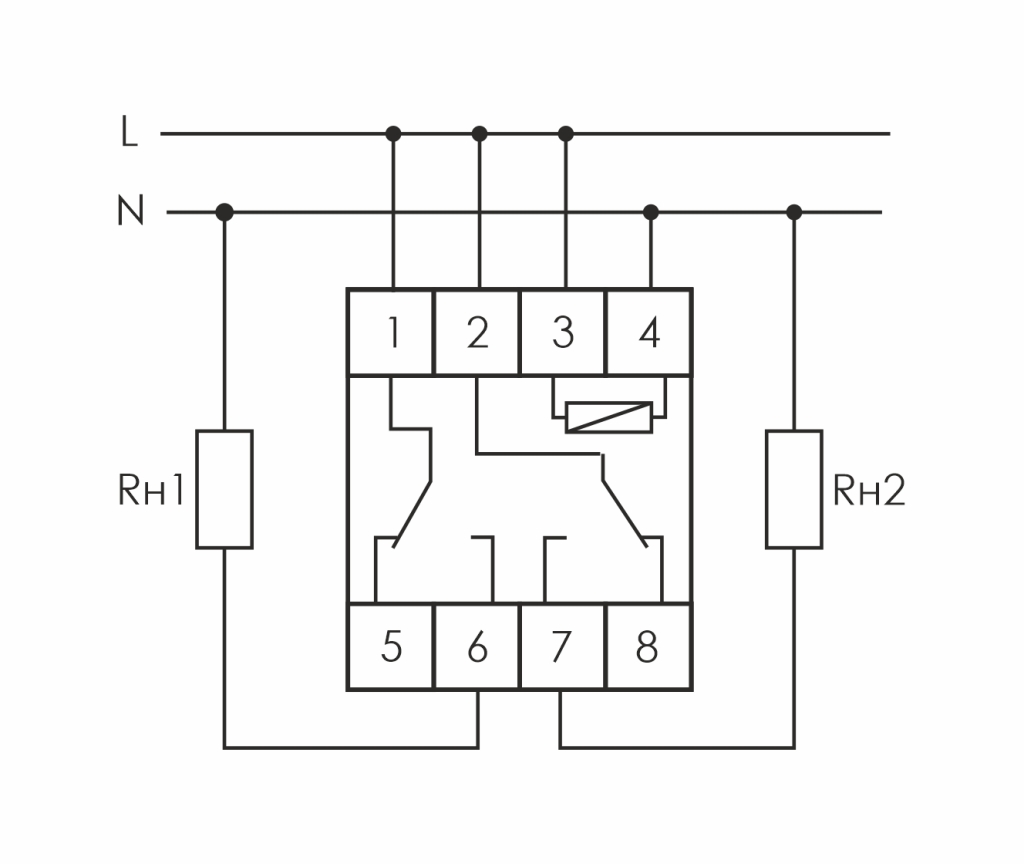

Задержка выключения на время t1 и выключение на время t2(A): после подачи напряжения питания контакты переключаются в положение 1-6, 2-7 на время t1. По окончании времени t1 замыкаются контакты 1-5 и 2-8 на время t2. По окончании выдержки времени t2 контакты переключаются в положение 1-6, 2-7.
Задержка включения на время t1 и включение реле на время t2 (В): после подачи напряжения питания контакты находятся в положении 1-5, 2-8. После отсчета заданного времени t1 замыкаются контакты 1-6 и 2-7 на время t2. По окончании выдержки t2 контакты переключаются в позицию 1-5 и 2-8.
Циклическая работа с задержкой выключения (С): после подачи напряжения питания контакты исполнительного реле переключаются в положение 1-5 и 2-7, по истечении выдержки времени t1 контакты возвращаются в положение 1-6 и 2-5 на время t2, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D): работа начинается с задержки включения реле на время t1, затем циклическая работа происходит аналогично функции С. Установка переключателей в положение “ON” и включение напряжения приводит к включению реле - контакты в позициях 1-6, 2-7, в положение “OFF” - к отключению реле, контакты в позициях 1-5, 2-8.
