Многофункциональное реле времени PCS-506

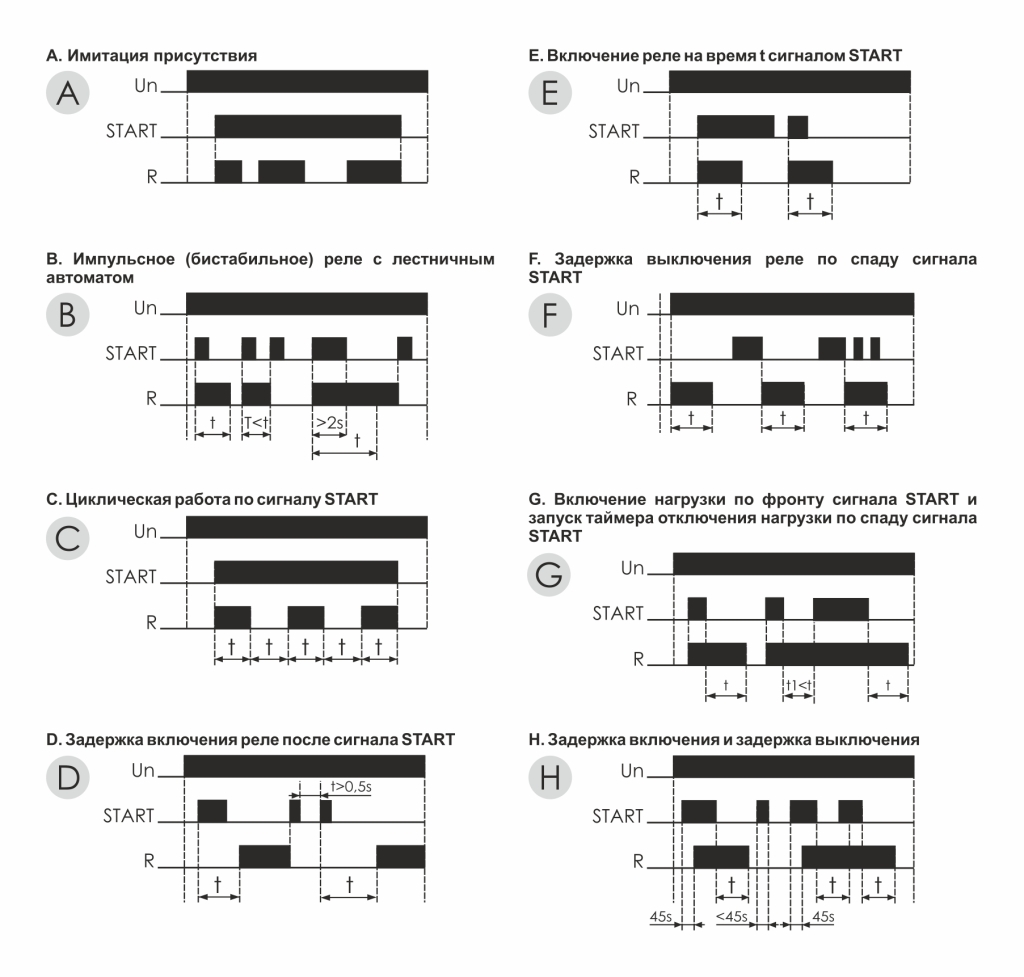

Принцип работы
А. Имитация присутствия
По фронту сигнала START реле начинает самопроизвольно включать нагрузку на время от 20 сек до 20 мин. Работа данного режима начинается с включения нагрузки. По спаду сигнала START режим А отключается. Во время работы реле не реагирует на изменение уставки времени.
В. Импульсное (бистабильное) реле с лестничным автоматом
Однократное нажатие на кнопку START включает нагрузку на установленное время t. Очередное нажатие кнопки START во время отсчета времени вызывает отключение нагрузки. Нажатие и удержание кнопки START более 2 сек приводит к включению нагрузки без таймера. Очередное нажатие выключает нагрузку.
С. Циклическая работа по сигналу START
При подаче сигнала START происходит циклическое включение и выключение нагрузки на время t. При снятии сигнала START работа реле прекращается.
D. Задержка включения реле после сигнала START
В момент, когда реле включено, подача напряжения на вход START отключает реле на установленное время. Очередная подача напряжения на вход START вызывает повторный отсчет времени и включение реле. Перерыв между импульсами – не менее 0,5 с.
Е. Включение реле на время t сигналом START
Контакты исполнительного реле замыкаются на установленное время t при подаче сигнала START. Во время отсчета времени устройство не реагирует на сигналы START.
F. Задержка выключения реле по спаду сигнала START
Включение нагрузки на установленное время t по спаду сигнала START, а также при первом включении. Во время отсчёта времени устройство не реагирует на сигналы START.
G. Включение нагрузки по фронту сигнала START и запуск таймера отключения нагрузки по спаду сигнала START
Включение нагрузки происходит по фронту сигнала START, а по спаду сигнала START начинается отсчет времени. Подача сигнала START во время отсчета времени запускает цикл отсчета времени заново.
H. Задержка включения и задержка выключения
Подача напряжения на вход START длительностью менее 45 с игнорируется; при длительности более 45 с реле включается. При снятии напряжения со входа START начинается отсчет установленной выдержки времени, по истечение которой реле отключается. Подача и последующее снятие напряжения со входа START во время отсчета времени запускает цикл отсчета времени заново. Например, для вентиляции: Кратковременное включение освещения не включает вентилятора, включение освещения на время более 45 с вызывает его включение.

Артикул	EA02.001.017
Код ETIM	EC001439
Напряжение питания, В	230 АС
Максимальный коммутируемый ток, А (AC-1)	8
Контакт	1NO
Количество функций	многофункциональное
Вход управления	со входом управления
Диапазон выдержки времени, с-суток	0,1...24
Задержка включения, мс не более	50
Длительность управляющего импульса, мс	не менее 50
Потребляемая мощность, Вт	0,56
Диапазон рабочих температур,°С	-25...+50
Степень защиты	IР20
Коммутационная износостойкость, циклов	>100000
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	55х55х16

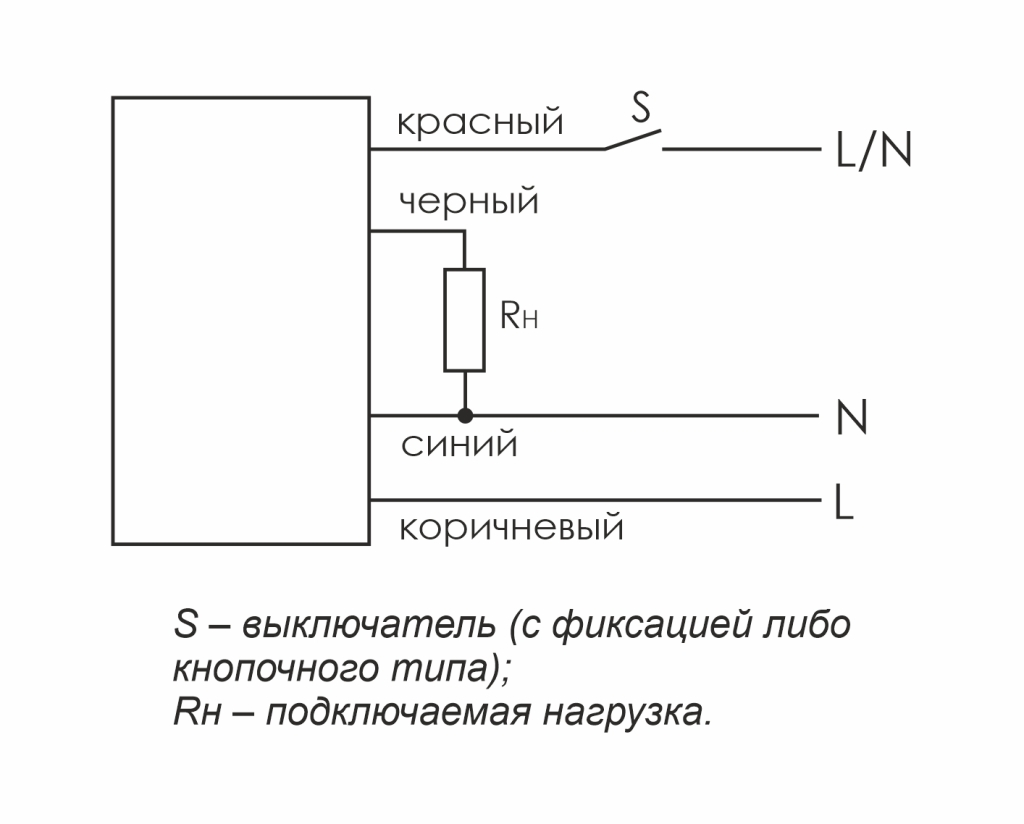

Подключение	провод 0,75 мм², длина 10 см
Тип корпуса	PDT
Масса, г	41
Монтаж	в монтажную коробку
Момент затяжки винтового соединения, Нм	0,4
