Многофункциональное реле времени PCS-517, с входом START, цифровая индикация

Назначение
Для управления промышленным оборудованием, где необходима точная установка выдержки времени с дискретностью 0,25 секунд, например, включение электродвигателя на время 2 часа 17 минут 27,25 секунды. Отсчет выдержки времени начинается с момента подачи напряжения питания или при поступлении сигнала управления на вход «START».

Область применения
​В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

Особенности
Многофункциональное (18 функций).

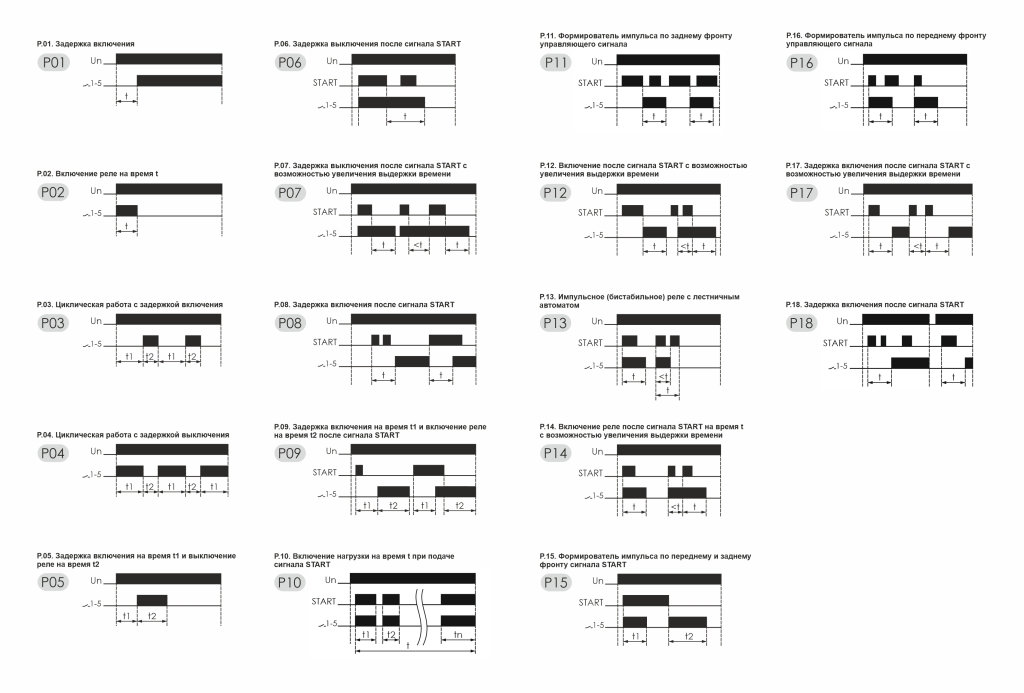

Принцип работы
ФУНКЦИИ 1-5
- выполняются после подачи на реле напряжения питания. По окончании выполнения функций 1,2,5 загорается надпись End. Очередное выполнение этих функций начнется после выключения и последующего включения питания. На индикаторе указатель состояния контактов ON показывает замкнутое положение контактов 1-5, OFF- разомкнутое положение контактов (замкнуты 1-6).

ФУНКЦИИ 6-17
- выполняются после подачи сигнала «START» при включенном питании.

ФУНКЦИЯ 18
- выполняется после включения питания и подачи сигнала «START». После выполнения функции на экране появляется “END”. Повторный запуск возможен после снятия питания, последующего включения и подачи сигнала «START».
