Реле времени "звезда-треугольник" PCG-417, для запуска электродвигателей, монтаж на DIN-рейке 35 мм, выход 2x2А, питание 230 VAC 24 AC/DC
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- PCG-417
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
- Инструкция:
Загрузить
Назначение:
Электродвигатель при запуске потребляет ток, многократно превышающий номинальный. Поэтому пуск электродвигателя большой мощности при слабой питающей сети сопровождается падением напряжения в фазах, что приводит к сбоям в работе другого оборудования. Реле PCG-417 управляет контакторами, переключающими обмотки электродвигателя со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме и значительно снижает пусковой ток.
Принцип работы:
Применяются для управления контакторами, переключающими обмотки электродвигателей большой мощности при пуске. Как известно, при запуске электродвигатель потребляет ток в 8 раз превышающий ток в рабочем режиме. Поэтому пуск электродвигателя большой мощности при слабой питающей сети сопровождается падением напряжения в фазах, что приводит к сбоям в работе другого оборудования. Реле времени PCG-417 состоит из 2 устройств, управляющих своим электромагнитным реле. Каждое реле управляет отдельным контактором. В момент пуска обмотки электродвигателя включаются в “ЗВЕЗДУ”, что снижает пусковой ток в три раза. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем только включается контактор, переключающий обмотки в “ТРЕУГОЛЬНИК”.

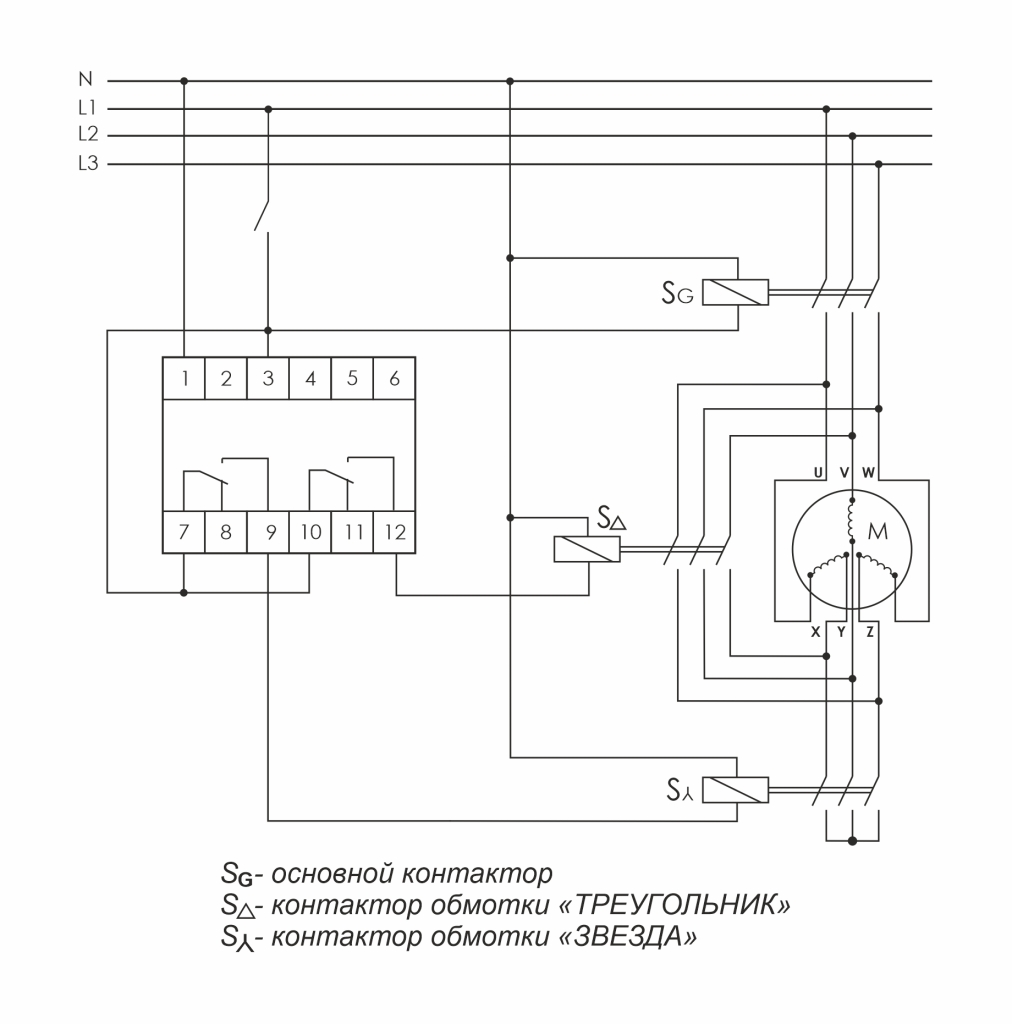

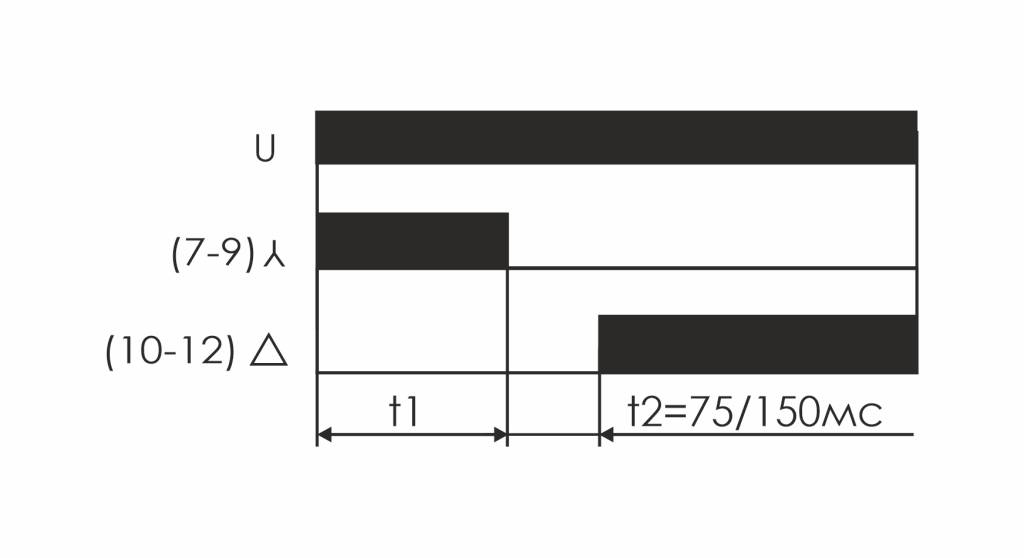

Диаграмма работы:
