Назначение

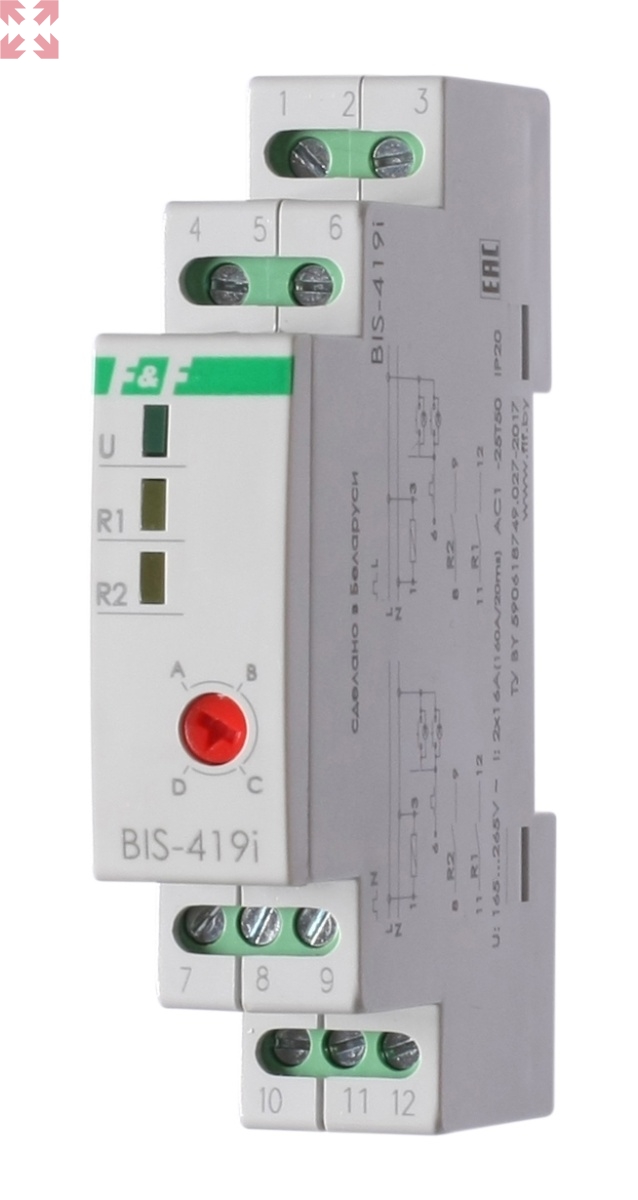

Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Особенности
- два исполнительных реле;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- последовательное управление нагрузкой;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms).
Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.
Принцип работы

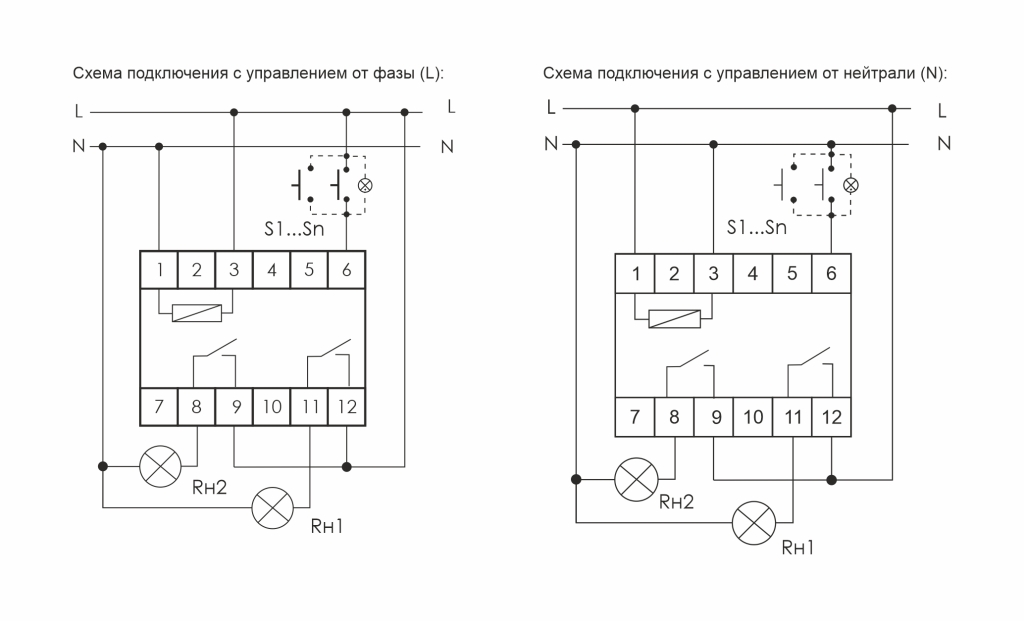

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Обеспечивает управление двумя нагрузками. Работает в одном из 4-х режимов - A, B, C, D, определяющих последовательность управления нагрузкой. Выбор режима работы осуществляется установкой переключателя на корпусе реле в соответствующее положение. Управление нагрузкой осуществляется любым из выключателей кнопочного типа, параллельно соединенных между собой.

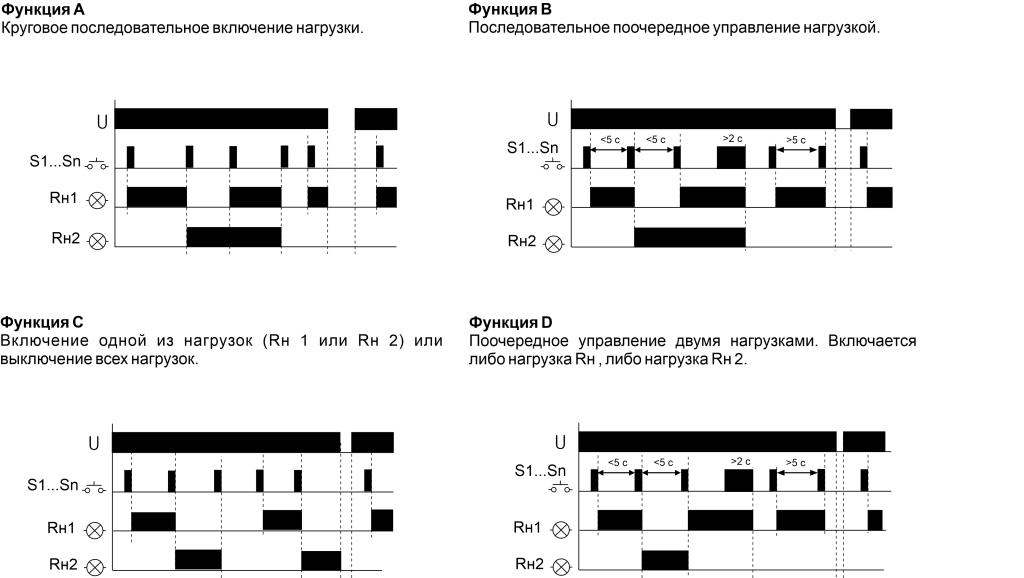

Функция А
Особенностью функции А является круговое последовательное включение нагрузки. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие: включены обе нагрузки Rн 1 и Rн 2. Четвертое нажатие: выключены обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
Функция В
Особенностью функции В является возможность выключения нагрузки путем удерживания клавиши выключателя в нажатом состоянии более 2 секунд, либо в случае превышения паузы между нажатиями на выключатель более чем на 5 секунд. При повторном нажатии произойдет включение реле согласно предшествующему состоянию, в котором оно находилось до выключения. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие (временная задержка между первым и вторым нажатием не превышает 5 секунд): нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие (временная задержка между вторым и третьим нажатием не превышает 5 секунд): включаются обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
Функция C
Особенностью функции С является возможность поочередного управления двумя нагрузками. Включается либо нагрузка Rн 1, либо нагрузка Rн 2, или все нагрузки выключены. Одновременное включение двух нагрузок исключено. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие: выключены обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
Функция D
Особенностью функции D является возможность поочередного управления двумя нагрузками. Включается либо нагрузка Rн 1, либо нагрузка Rн 2. Одновременное включение двух нагрузок исключено. Выключение нагрузки осуществляется путем удерживания клавиши выключателя в нажатом состоянии более 2 секунд, либо в случае превышения паузы между нажатиями на выключатель более чем на 5 секунд. При повторном нажатии произойдет включение реле согласно предшествующему состоянию, в котором оно находилось до выключения. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие (временная задержка между первым и вторым нажатием не превышает 5 секунд): нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
