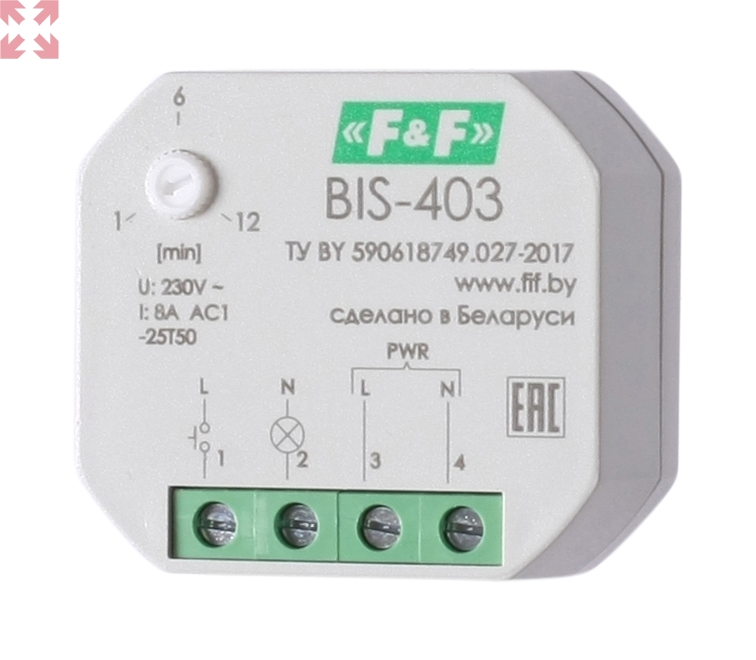

Импульсное реле в подрозетник BIS-403

Назначение BIS-403

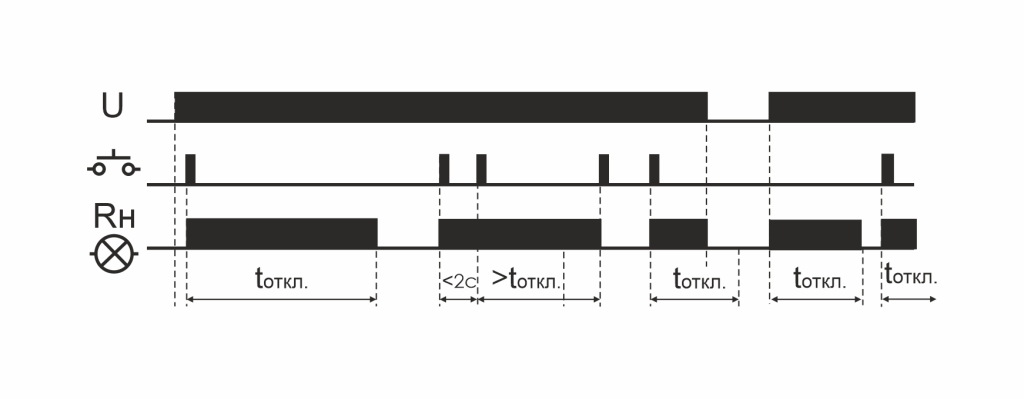

Импульсное реле в подрозетник BIS-403 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки. Выключение реле осуществляется нажатием кнопки или по истечении времени работы встроенного таймера. Двукратное нажатие кнопки в течении 1 сек. включает реле в непрерывный режим до момента подачи следующего импульса (нажатия кнопки).

Область применения BIS-403

Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).

Принцип работы BIS-403

При поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе - в исходное. В отличие от контакторов, электроэнергия потребляется только в момент переключения.

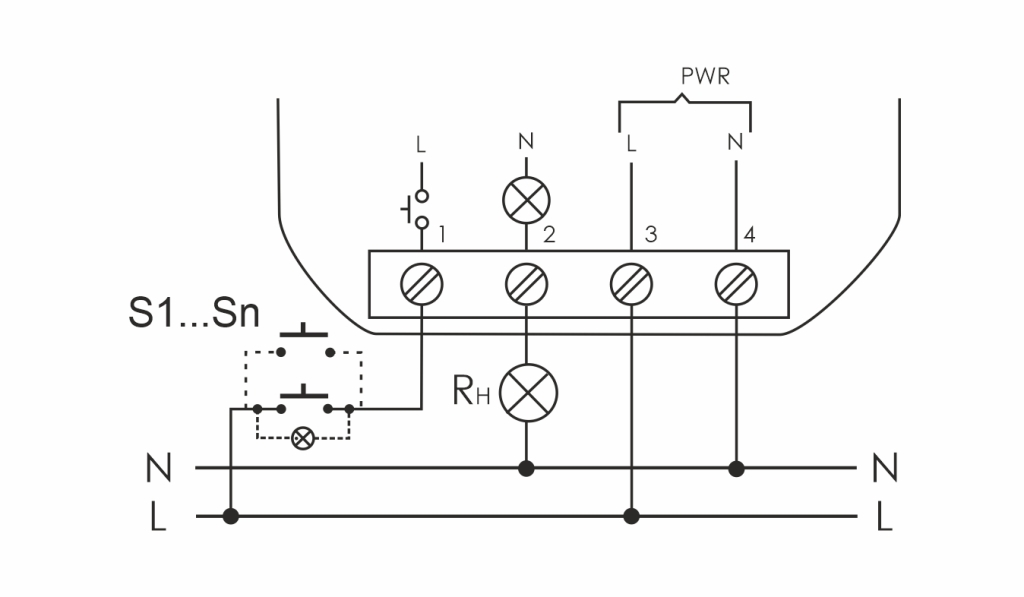

Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение - следующим нажатием.
Реле импульсное BIS-403 работает с выключателями без фиксации  (кнопочного типа).
