Импульсное реле BIS-404, двухканальное 2х8А

(0)
2 040 ₽
В наличии

Точный срок поставки товара уточняйте у менеджера по телефону


Артикул
BIS-404
Страна
Республика Беларусь
Производитель
Евроавтоматика F&F
Инструкция:
Загрузить

Назначение
Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест. В зависимости от способа подключения возможно управление реле выключателями кнопочного типа, либо с фиксацией (переключающим) выключателем.

Особенности
- два исполнительных реле;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х8 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.

Принцип работы

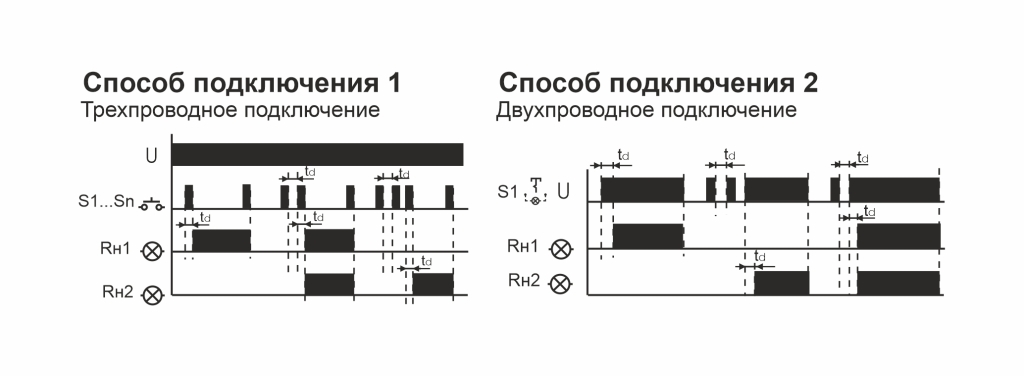

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой, либо выключателем с фиксацией (переключающим). В зависимости от способа подключения входа управления реле, управление нагрузкой можно осуществить двумя способами.
Способ 1

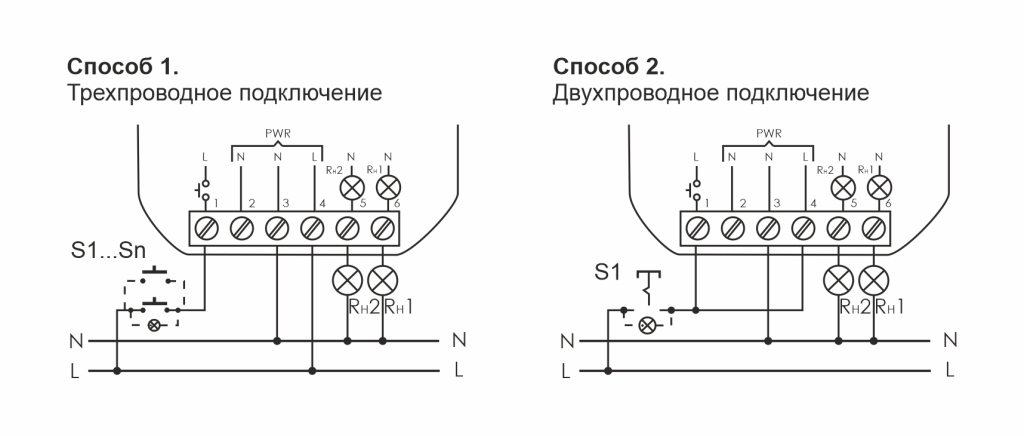

Схема с 3-х проводным подключением. На вход управления реле подключаются параллельно соединенные выключатели кнопочного типа. Кратковременное нажатие любого из выключателей включает нагрузку Rн1, повторное нажатие выключает нагрузку. Кратковременное двойное нажатие (с интервалом до 2 секунд) включит одновременно две нагрузки Rн1 и Rн2, повторное нажатие выключит две нагрузки. Кратковременное тройное нажатие (с интервалом до 2 секунд) включит нагрузку Rн2, повторное нажатие выключит нагрузку.
Способ 2
Применяется там, где имеется 2-х проводная линия питания и нет возможности прокладки дополнительного провода (сделана проводка под одноклавишный фиксированный (переключающий) выключатель, а надо управлять люстрой с 2-мя группами ламп и т. п.). При этом заменять одноклавишный выключатель не требуется.
Управление включением нагрузки Rн1 в три цикла:
Цикл первый -  кратковременно, продолжительностью не более 1 секунды, включить и выключить выключатель. Цикл второй – через время не более 1 секунды снова включить выключатель оставить во включенном состоянии, нагрузка Rн1 включена. Цикл третий – выключить нагрузку Rн1 переводом выключателя в выключенное положение.
Включение нагрузки Rн2 осуществляется аналогичным способом в три цикла, за исключением: в первом цикле необходимо два раза с интервалом не более 1 секунды включить и выключить выключатель.
​Включение нагрузки Rн1 и Rн2 так же осуществляется в три цикла, за исключением: в первом цикле необходимо три раза с интервалом не более 1 секунды включить и выключить выключатель.
