Реле контроля уровня жидкости четырехуровневое PZ-832 (5 датчиков в комплекте)

(0)

9 360 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: PZ-832
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F

Автомат PZ-832 предназначен для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т .п. и управления электродвигателями насосных установок. Автомат имеет два независимых канала контроля аварийных нижнего ALmin и верхнего ALmax уровней и двух контрольных уровней MAX и MIN, в пределах которых поддерживается уровень жидкости. PZ-832 имеет независимые выходные реле по каждому из аварийных уровней и два выходных реле по уровням MAX, MIN, переключающиеся одновременно.

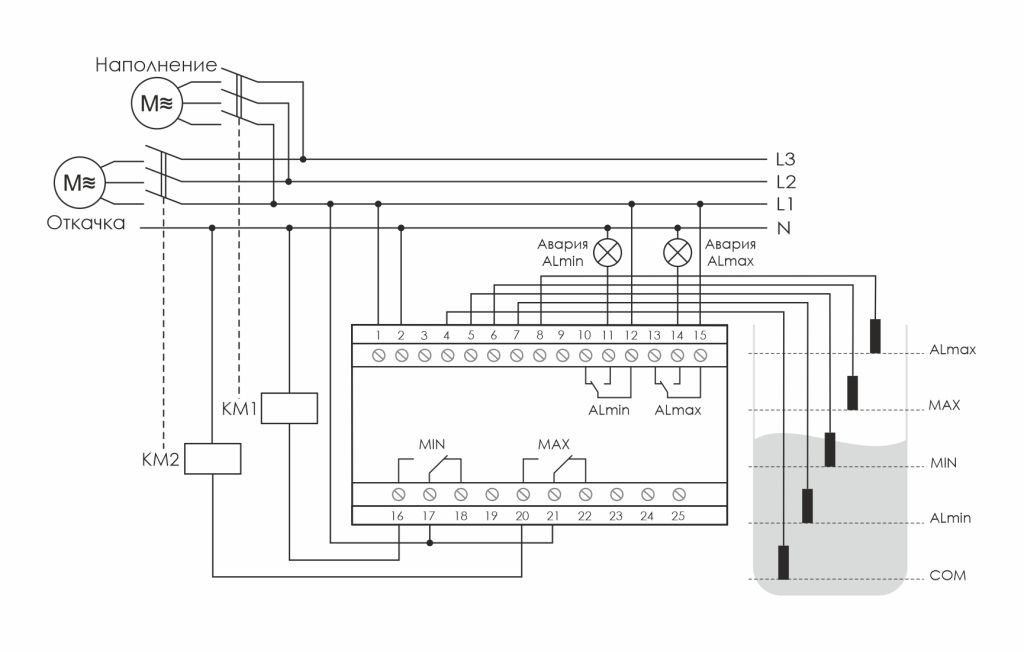

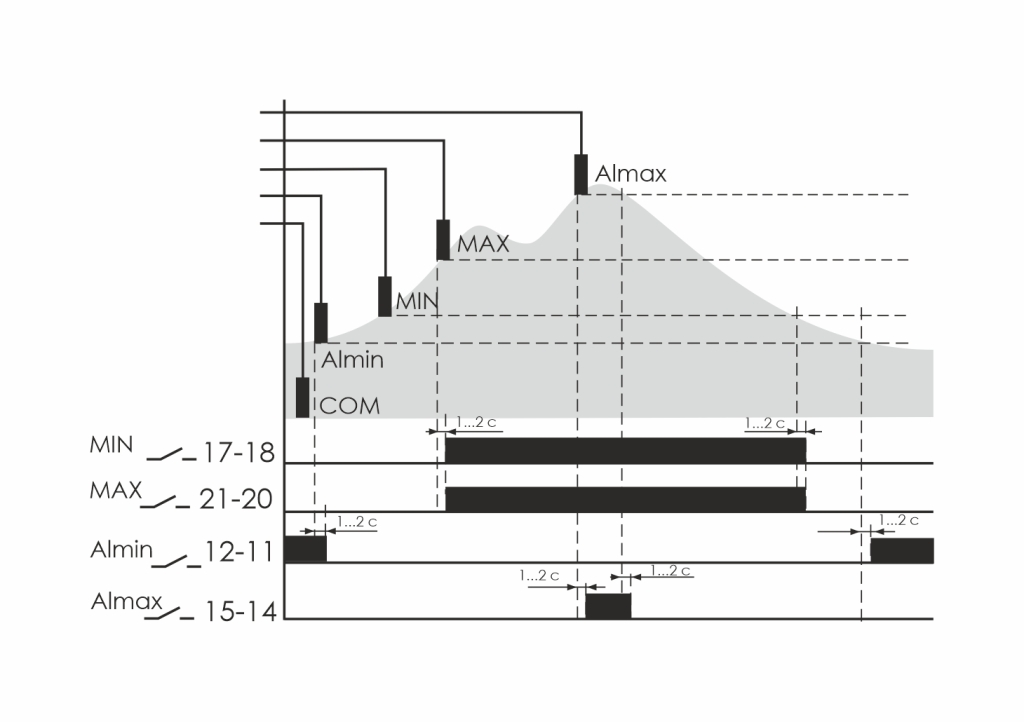

Работа автомата основана на измерении сопротивления токопроводящих жидкостей между общим электродом (СОМ) и электродами максимального (МАХ), минимального (MIN) и аварийных (ALmax, ALmin) уровней. При отсутствии жидкости включено реле аварийного уровня ALmin, горит красный светодиод ALmin, замкнуты контакты 11-12, при этом горит желтый светодиод (индикация включения электродвигателя насоса), замкнуты контакты 16-17, происходит наполнение резервуара. При достижении уровня MIN загорается желтый светодиод MIN (индикация наличия жидкости на минимальном уровне). Контакты реле MIN остаются в том же положении. При достижении уровня MAX загорается светодиод MAX, реле переключаются в положение 17-18 и 20-21, светодиод гаснет и насос отключается. В таком положении реле находятся до тех пор, пока уровень не понизится до уровня MIN, при этом снова включается насос и цикл повторяется снова. Если по каким-либо причинам уровень жидкости доходит до верхнего аварийного уровня, загорается светодиод ALmax и реле аварийного уровня ALmax переключается в положение 14-15.

Напряжение питания	230 В 50Гц
Максимальный коммутируемый ток
аварийные уровни	2x8A AC1, контакт 2x1P
контрольные уровни	2x16A AC1, контакт 2x1P
Количество контролируемых уровней	4
Напряжение питания датчика	не более 6 В
Ток потребления датчика	не более 2 мА
Чувствительность, регулируемая	от 1 до 100 кОм
Диапазон рабочих температур	-25...+ 50 °C
Степень защиты:	IP 20
Автомата	IP 40
Клеммной колодки	IP 20
Потребляемая мощность	0,8 Вт
Подключение	винтовые зажимы 2,5 мм?
Габариты	87 х 65 х 90 мм
Тип корпуса	5S
Монтаж	на DIN-рейке 35 мм
