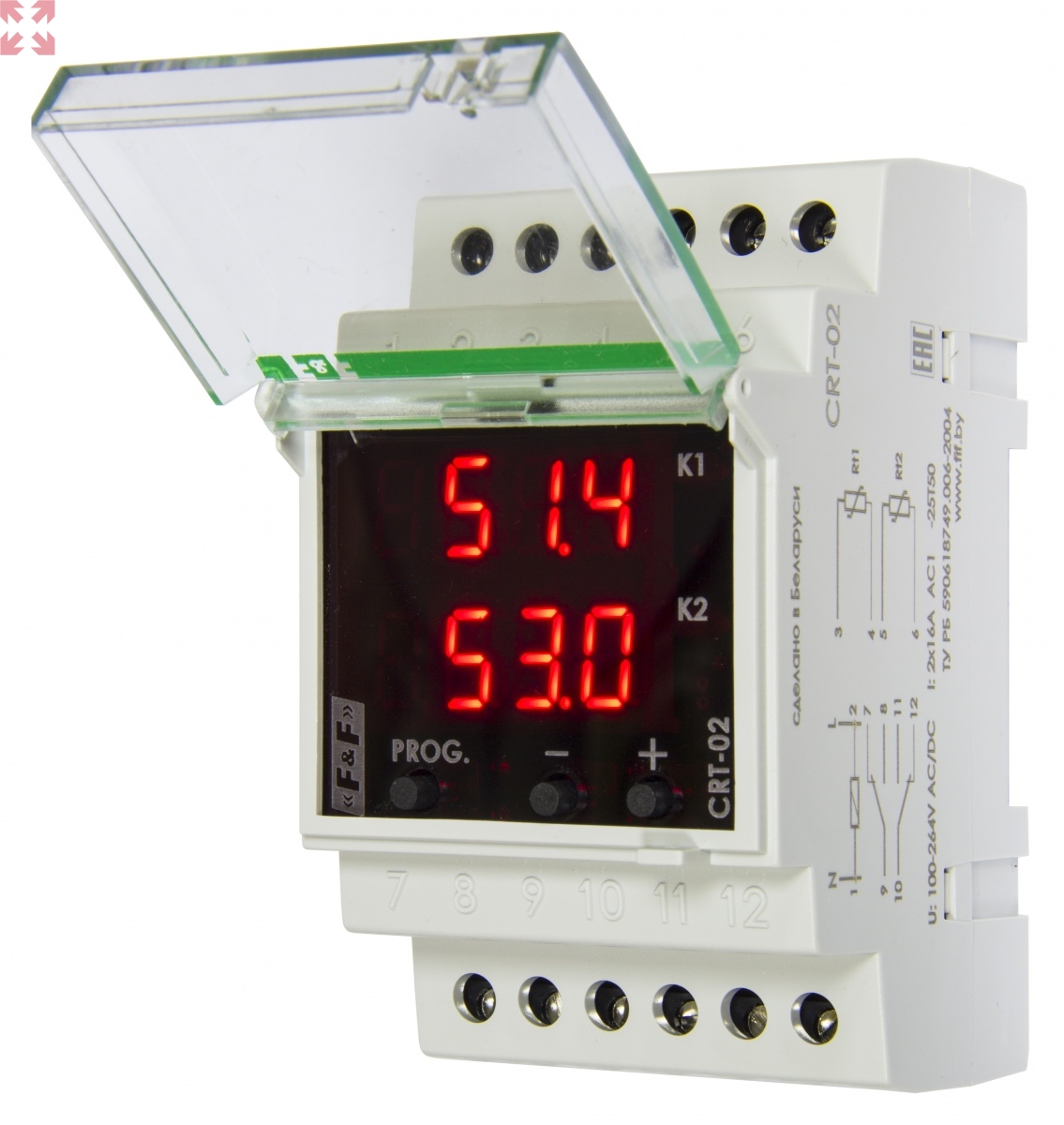

Цифровой регулятор температуры CRT-02 с датчиком от -50 до +140°С

(0)

8 750 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CRT-02
Страна: Польша
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Предназначен для контроля и поддержания заданного температурного режима по сигналам от выносных датчиков температуры в помещениях, овощехранилищах, системах водяного отопления и т.п. путем включения/выключения нагревательной или охлаждающей установки.

Область применения
Применяется в системах, требующих постоянный контроль температуры, поддержание теплового режима на объекте в заданном диапазоне.

Особенности
- диапазон регулируемых температур от -50 до +140 °С;
- установка двух независимых значений температуры;
- 2 выносных датчика температуры RT823 (тип чувствительного элемента KTY81/210), поставляются в комплекте;
- работа в автоматическом режиме в одном из шести определённых режимов работы регулятора;
- регулируемый гистерезис температуры 0,5…25 °С;
- для каждого значения температуры можно установить отдельно величину гистерезиса;
- коррекция показаний датчика температуры в интервале ± 9,9 °С;
- максимальный ток нагрузки 16 А.
- работа в автоматическом режиме в одном из шести определённых режимов работы регулятора;
- сигнализация аварийного режима работы на индикаторе.

Принцип работы

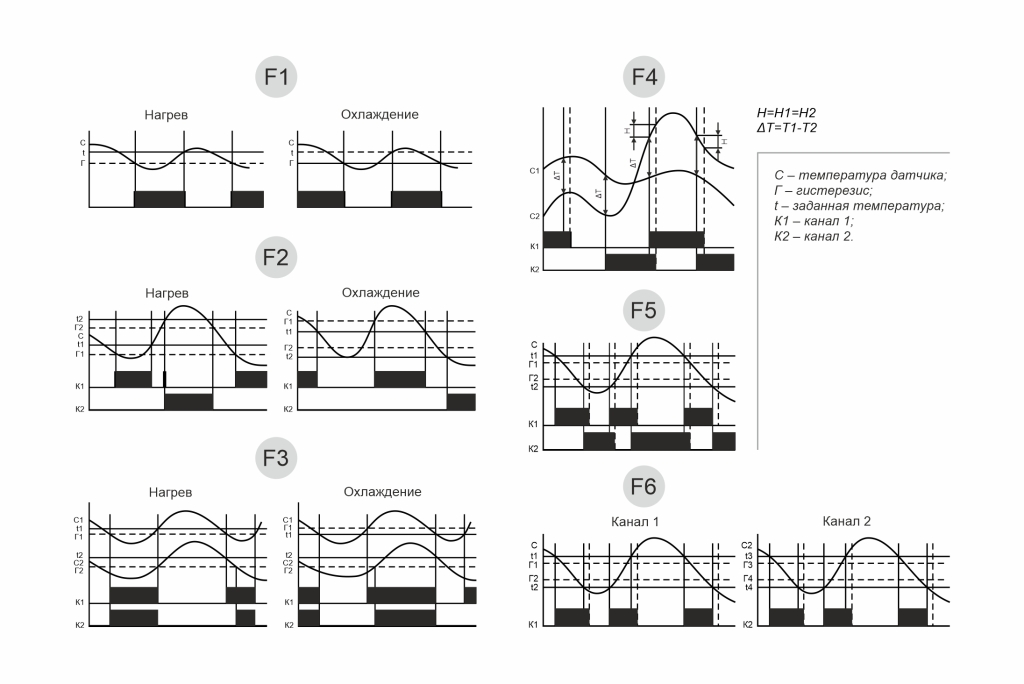

Регулятор температуры управляет нагревательным (охлаждающим) электрооборудованием в одном из шести режимов работы:

1. Два независимых терморегулятора
Работа независимо друг от друга в режиме «Н» или «О». Гистерезис устанавливается независимо для каждого датчика.
2. Двухуровневый термостат
Работа по датчику Rt1. По температуре «t1» срабатывает реле К1, по температуре «t2» срабатывает реле К2. Пример: «t1» - основная температура, «t2» - аварийная
3. Зависимый терморегулятор
Реле К2 замкнет контакт только если замкнуты контакты К1. Работа по Rt1 и Rt2.
4. Дифференциальный терморегулятор
Регулятор работает с двумя датчиками Rt1 и Rt2. Заданным параметром является разница температур. Если разница между показаниями первого и второго датчика превышает заданное значение то замыкается контакт реле К1. Если разница температур будет ниже заданной, то замыкается контакт реле К2.
5. Режим «ОКНО»
Контакты реле К1 замкнуты, если температура находится в пределах параметров от «t1» до «t2», контакты реле К2 замкнуты, если температура вышла за пределы параметров «t1» и «t2». Работа по датчику Rt1.
6. Два терморегулятора в режиме «ОКНО»
Изделие работает как два независимых терморегулятора в режиме «окно». Датчик Rt1 связан с параметрами «t1» и «t2» и контролирует выход реле K1. Датчик Rt2 связан с параметрами «t3» и «t4» и контролирует выход реле K2.

Артикул	EA07.001.015
Код ETIM	EC001446
Напряжение питания, В	100-264 AC/DC
Контакт	2NO/NC
Количество каналов	двухканальное

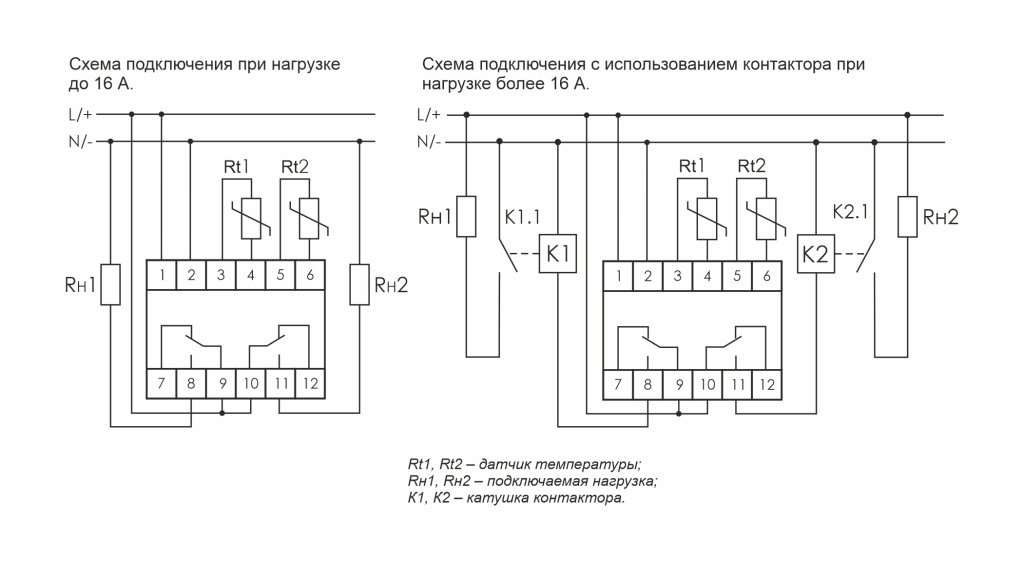

Максимальный коммутируемый ток, А	2х16 AС-1
Максимальный ток катушки контактора, А	3 AC-15
Диапазон регулируемых температур, °С	-50 - +140
Гистерезис регулируемый, °С	0,5...25
Дискретность отображения и шаг установки температуры, °С	0,1
Температурная коррекция датчика температуры, °С	±9
Коммутационная износостойкость, циклов	>100000
Степень защиты	IP20
Диапазон рабочих температур, °С	-25 ... +50
Потребляемая мощность, Вт, не более	2
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,5
Габариты (Ш×В×Г), мм	35×90×65
Масса, кг	0,34
Тип корпуса	3S
Монтаж	на DIN-рейку
Тип датчика	RT823
Тип чувствительного элемента	полупроводниковый KTY81/210
Диапазон рабочих температур, °С	-50...+150
Габариты (Øˣh)	6ˣ30
Подключение	провод 2х0,34мм², длина 2,5 м
Масса датчика, кг	0,048
