Регулятор температуры RT-820M предназначен для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, системах водяного отопления и т .п. путем включения/выключения нагревательной или охлаждающей установки по сигналам выносного датчика температуры.
Принцип работы RT-820М:
Если температура в контролируемой зоне ниже установленной - контакты 7 - 8 замыкаются и нагревательная установка включается. При достижении заданной температуры - контакты размыкаются и установка отключается. При понижении температуры на величину установленного гистерезиса (от 0,5 до 30) контакты 7 - 8 замыкаются и установка включается снова.
Применение RT-820М:
Применение для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, системах водяного отопления и т.п., а также использования в качестве комплектующего изделия в устройствах автоматики.

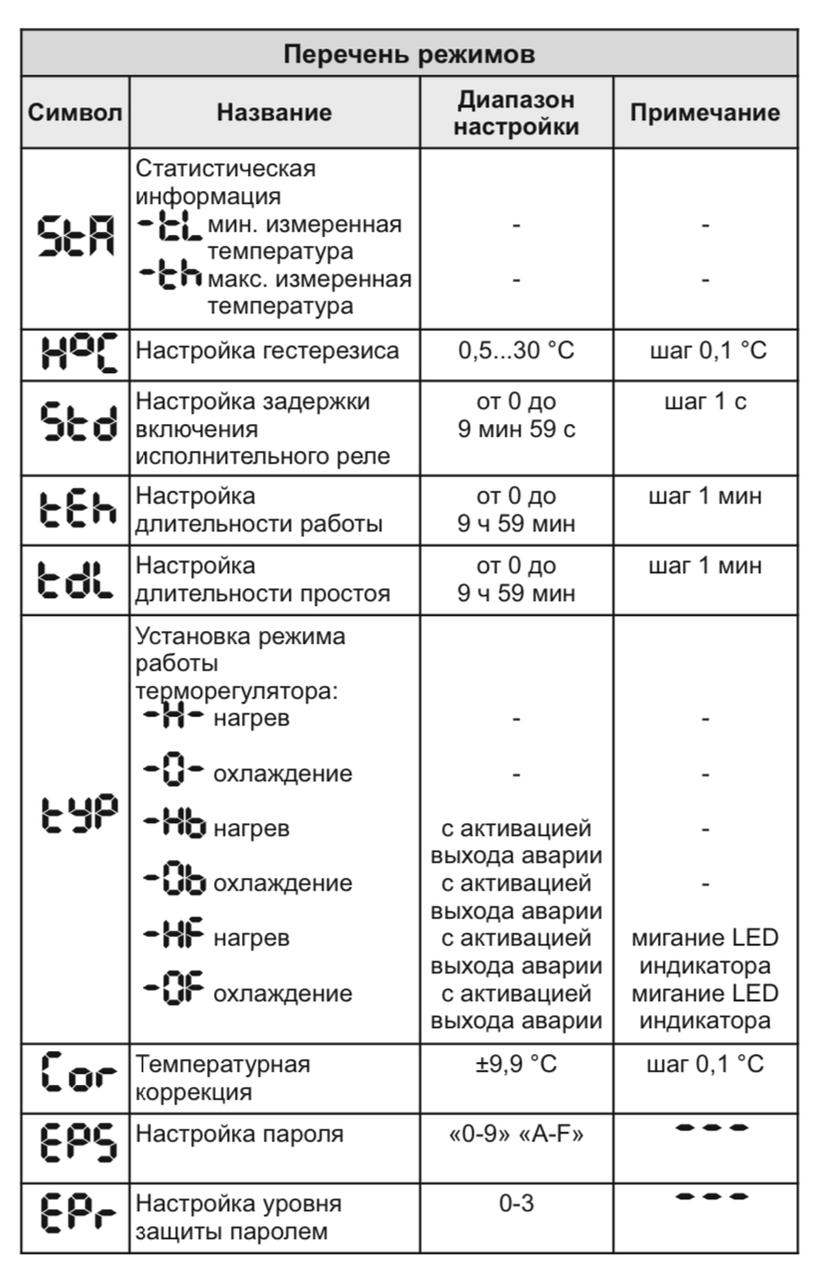

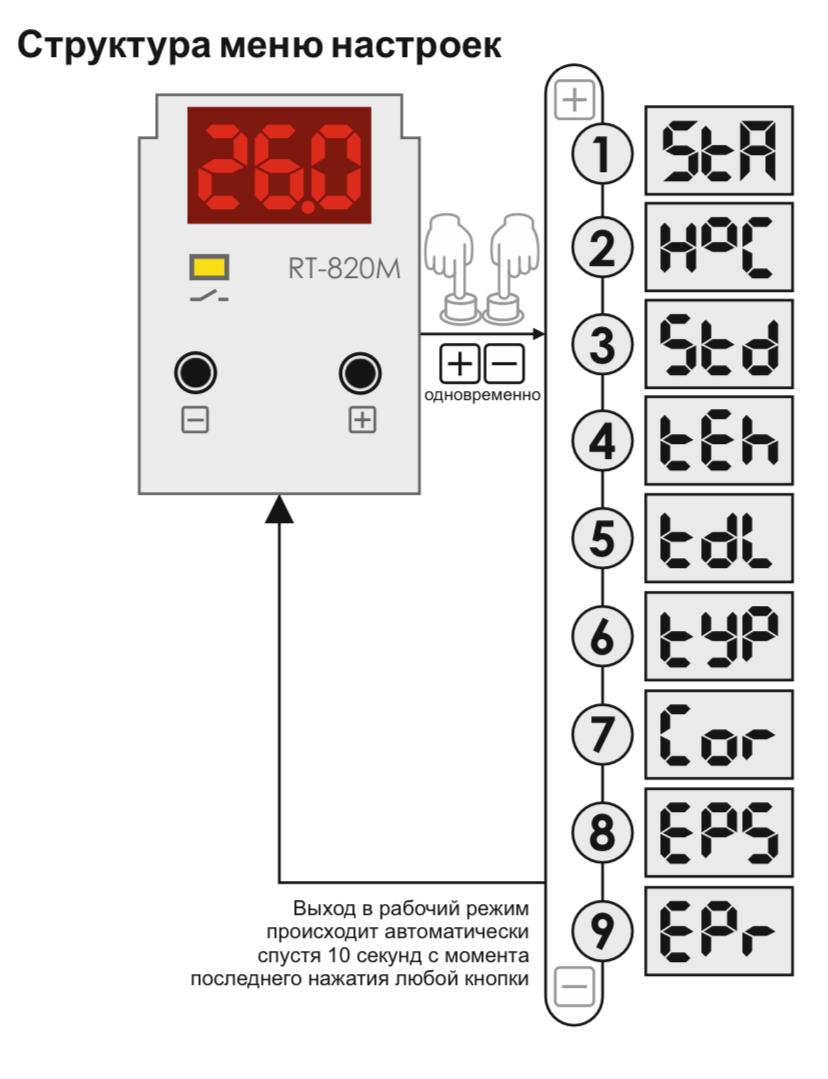

Функциональные возможности:
Выбор режима работы - нагрев или охлаждение;
Коррекция показаний датчика 5 °С ;
Аварийная индикация превышения(понижения) температуры на 5 °С свыше установленной, выход - выводы сток - исток полевого транзистора с допустимым напряжением 50 В, индикация на табло - мигание индикаторов с частотой 0,5 Гц;
Отключение аварийной индикации;
Контроль исправности датчика;
Индикация кода ошибки на табло.

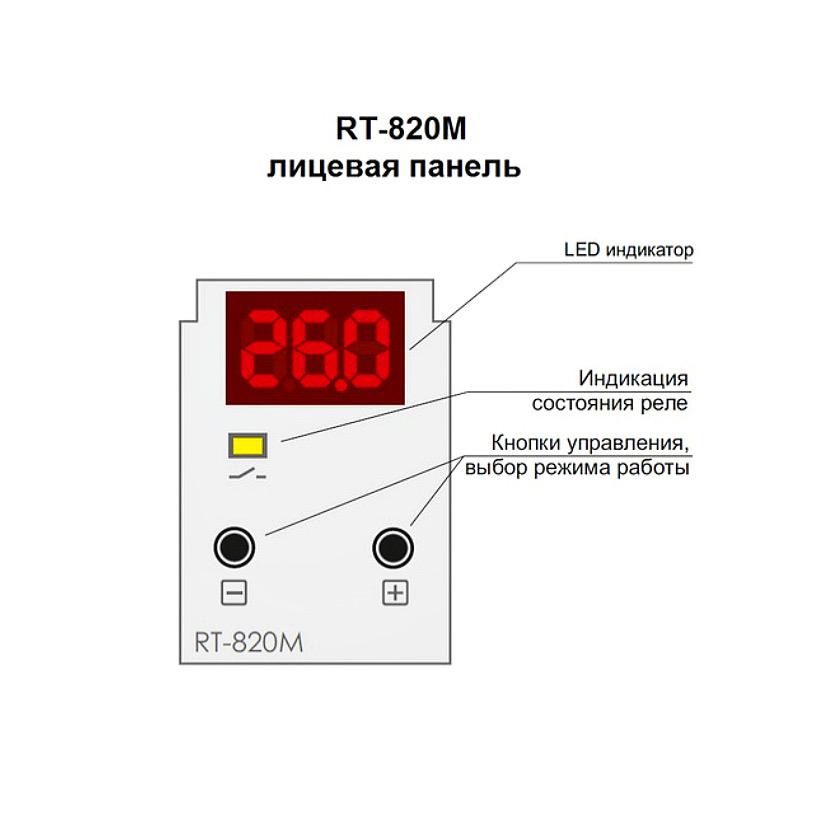

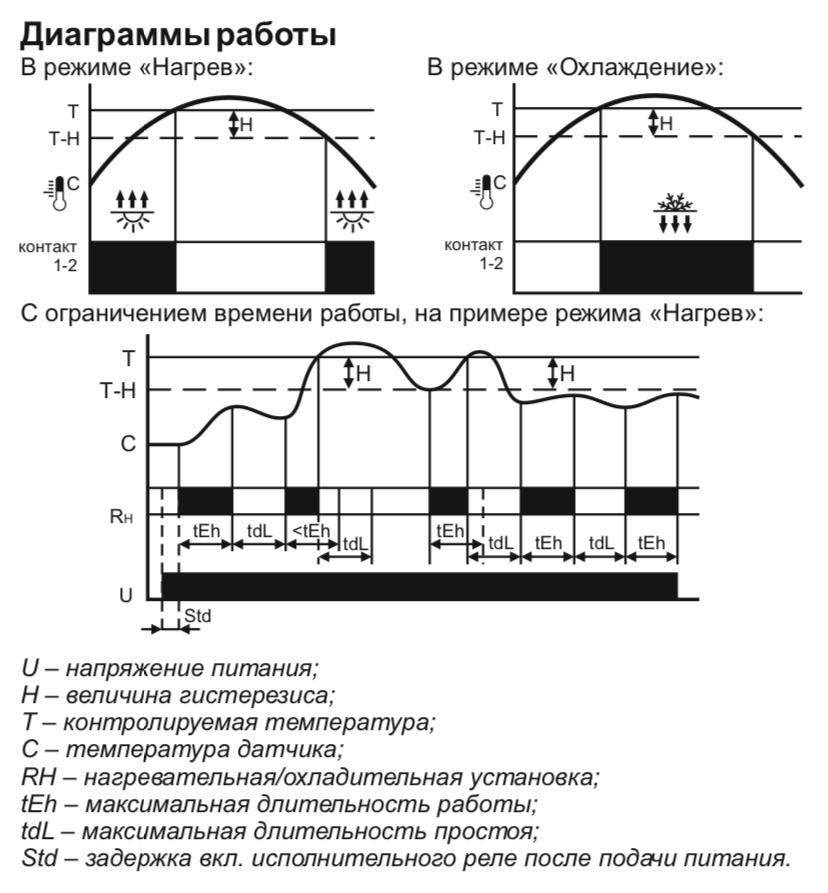

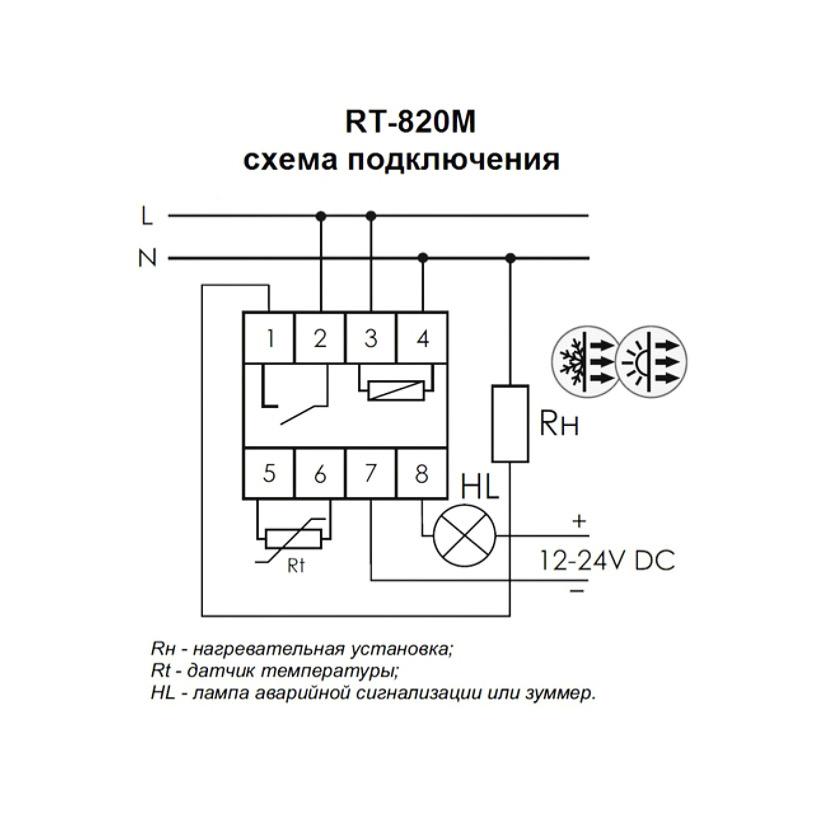

Принцип работы RT-820М
В режиме «обогрев»
Если температура в зоне контроля ниже установленного на терморегуляторе значения, контакты исполнительного реле замкнуты, нагреватель включён. При достижении установленного значения температуры контакты размыкаются и нагреватель отключается. При снижении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, и нагреватель включается снова.
В режиме «охлаждение»
Если температура в зоне контроля выше установленного на терморегуляторе значения, контакты исполнительного реле зам- кнуты, охладитель (холодильник, вентилятор и т. п.) включён. При достижении установленного значения температуры контакты раз- мыкаются и охладитель отключается. При увеличении температуры на величину установленного гистерезиса контакты исполни- тельного реле замыкаются, и охладитель включается снова. Все терморегуляторы работают с выносными датчиками температуры. Клеммы подключения датчика изолированы от сети питания и контактов исполнительного реле.
Характеристики RT-820М
Напряжение питания:
24-264 В DC/ 30-264 В АС
Макс. ток контактов реле
16 A AС1
Макс. ток катушки контактора
3 А
Макс. мощность нагревательной установки
2000 Вт
Диапазон контролируемых температур
- 30 - +140 °С
Гистерезис
1 - 30 °С
Диапазон рабочих температур
- 25 - +50 °С
Контакт: Тип
1Z(1 замыкающий)
Датчик температуры
KTY81 - 210
Степень защиты:
IP 20 (датчик IP 40)
Габариты:
35 х 65 х 90 мм
Тип корпуса:
2S
Монтаж:
на DIN-рейке 35 мм
