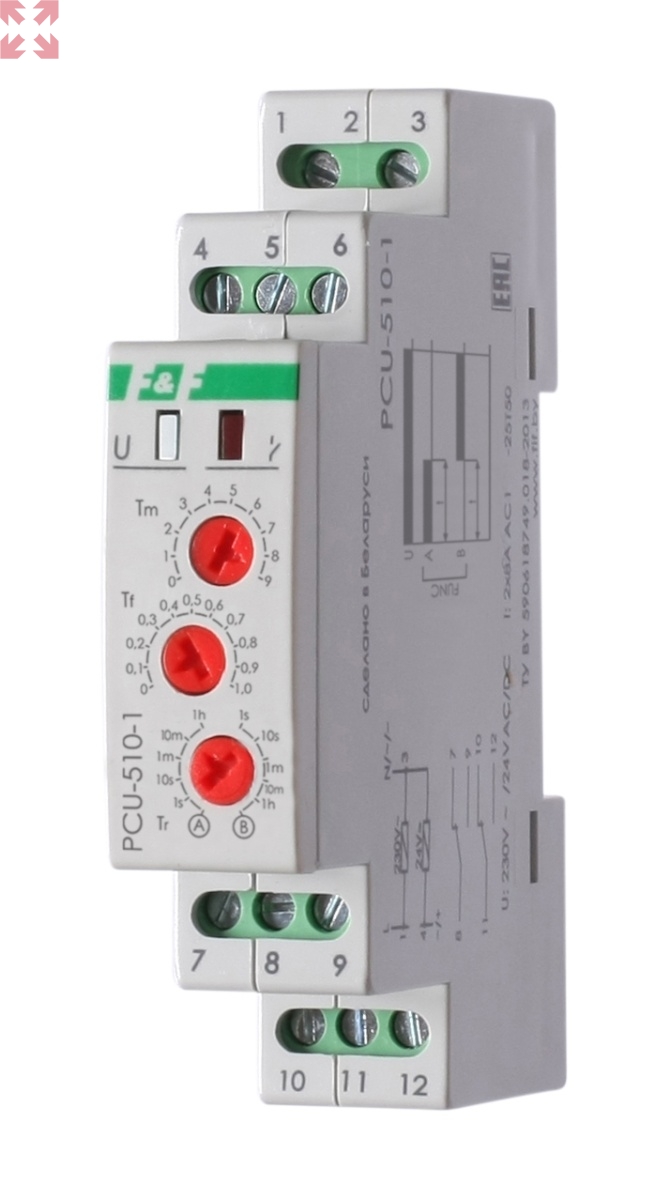

Многофункциональное реле времени PCU-510-1
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- PCU-510-1
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
- Инструкция:
Загрузить
Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.
Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.
Особенности
- Два режима работы: с задержкой выключения, либо с задержкой включения;
- Напряжение 230 В / 50 Гц, 24 В АС/DC.
- Диапазон выдержки времени 0,1 с – 10 ч,
- Контакт 2NO/NC, 2х8 А.

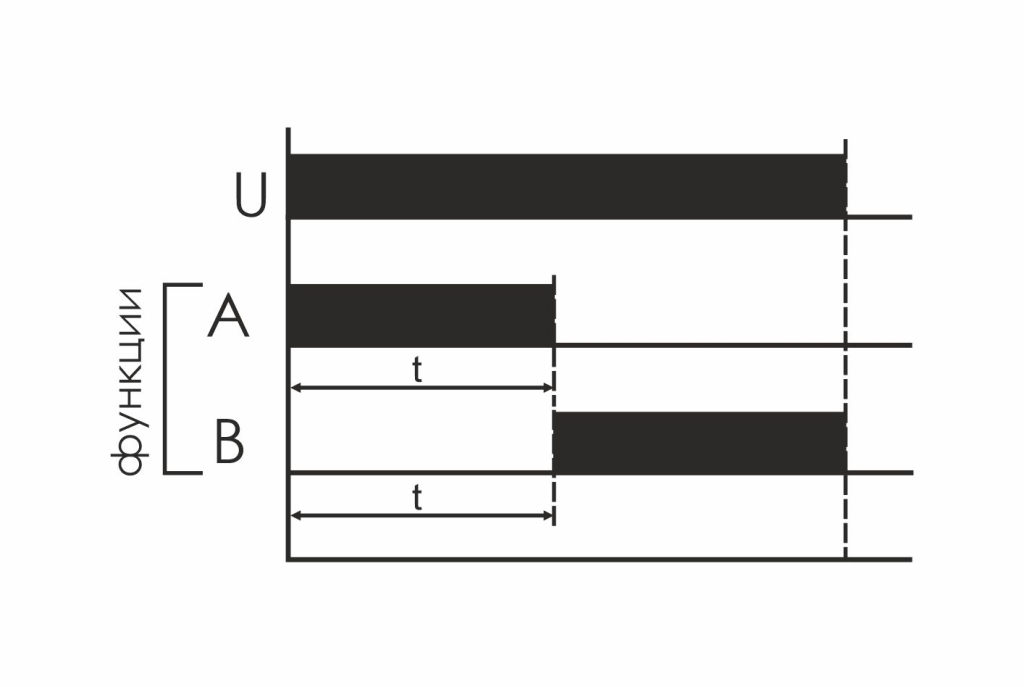

Принцип работы
Включение нагрузки на время t (A): после подачи напряжения питания контакты переключаются в положения 8-9, 11-12 (индикатор включения нагрузки кратковременно гаснет), по истечении установленного времени t контакты возвращаются в положения 7-8, 10-11.
Задержка включения на время t (В): после подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчет времени работы t (индикатор включения нагрузки кратковременно вспыхивает), по истечении которого переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.
