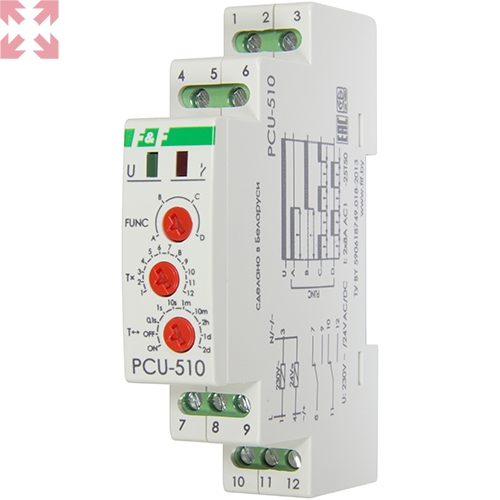

Многофункциональное реле времени PCU-510
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- PCU-510
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
- Инструкция:
Загрузить
Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.
Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

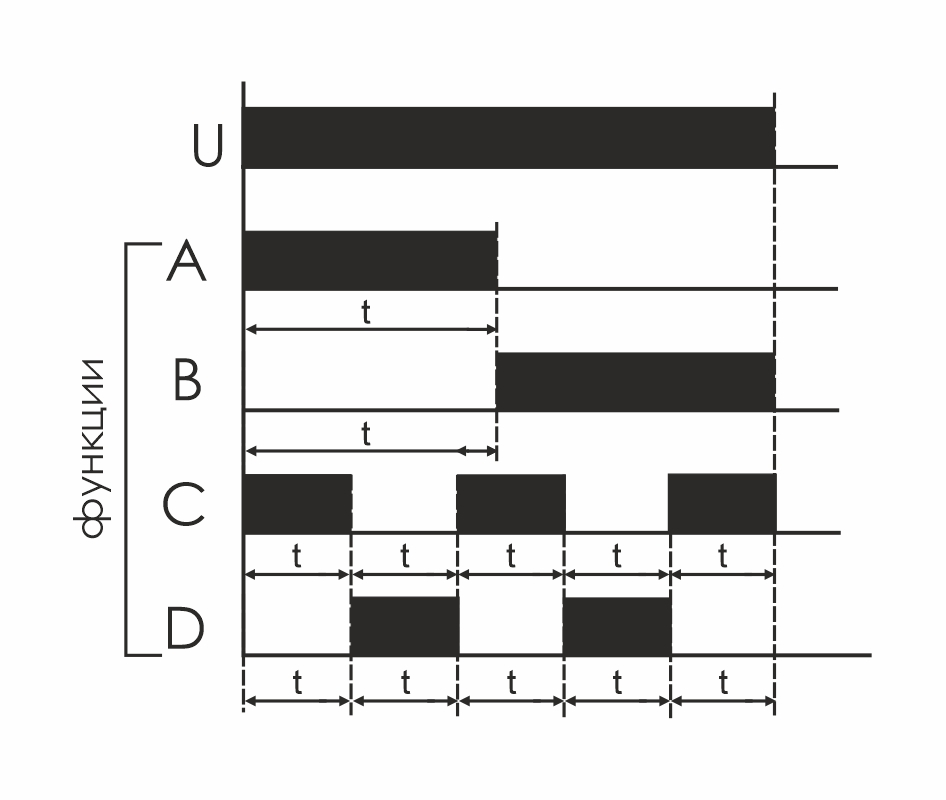

Принцип работы
Включение нагрузки на время t (A): после подачи напряжения питания контакты переключаются в положения 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8, 10-11.
Задержка включения(В): после подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчет времени работы t, по истечении которого переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.
Циклическая работа с задержкой выключения (С): после подачи напряжения питания контакты переключаются в положения 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D): работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
