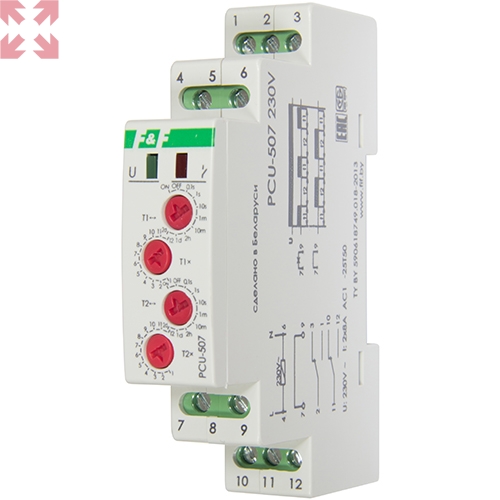

Многофункциональное реле времени PCU-507, с двумя независимыми выдержками времени

(0)
3 640 ₽
В наличии

Точный срок поставки товара уточняйте у менеджера по телефону


Артикул
PCU-507
Страна
Республика Беларусь
Производитель
Евроавтоматика F&F
Инструкция:
Загрузить

Назначение
Предназначено для включения в циклическом режиме работы электрооборудования (вентиляционные, отопительные, осветительные и т.п. системы автоматики) с независимым настраиваемым интервалом времени работы и паузой между включениями во время работы.

Область применения
Управление включением и выключением электрооборудования, где требуется соблюдение циклического (вплоть до 0,1 секунды) интервала работы в установленные промежутки времени работы и перерыва.

Особенности
- диапазон выдержки времени от 0,1 секунды до 24 суток;
- циклическое управление двумя нагрузками одновременно с независимым настраиваемым интервалом времени работы и паузой между включениями;
- два режима работы: с задержкой выключения, либо с задержкой включения;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- максимальный ток нагрузки 2х8 А.

Принцип работы

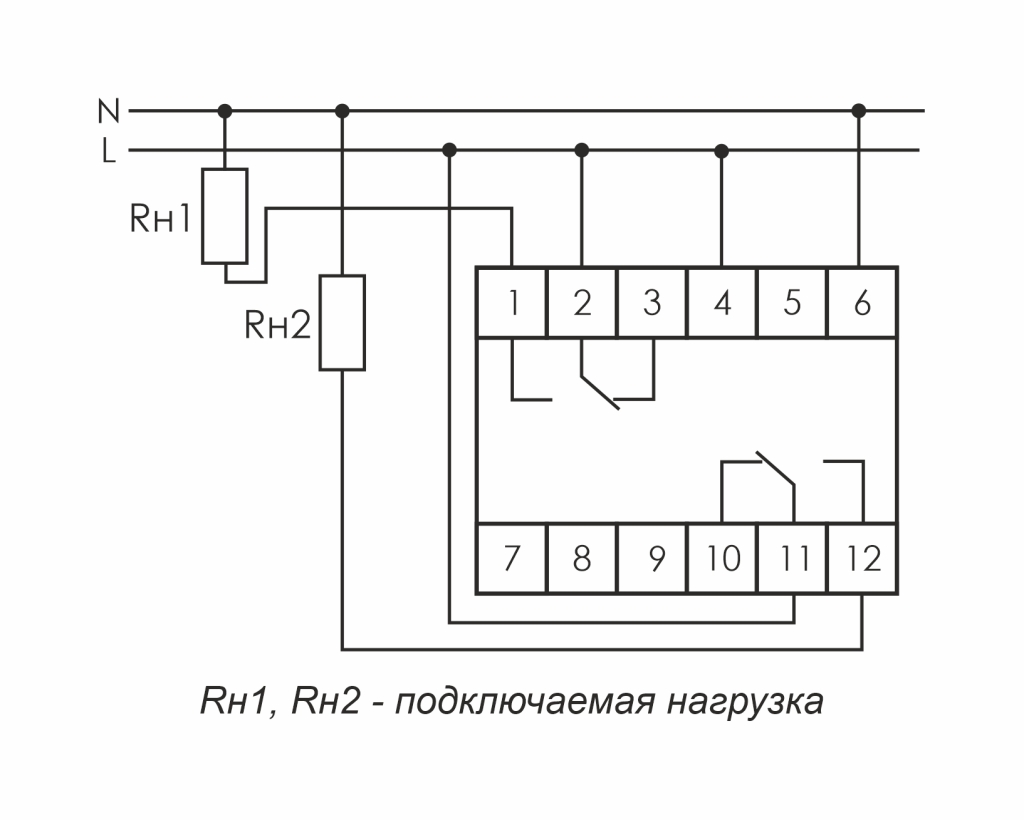

Реле времени функционирует в одном из двух режимов работы, выбор осуществляется установкой/снятием перемычки между клеммами 7-9.

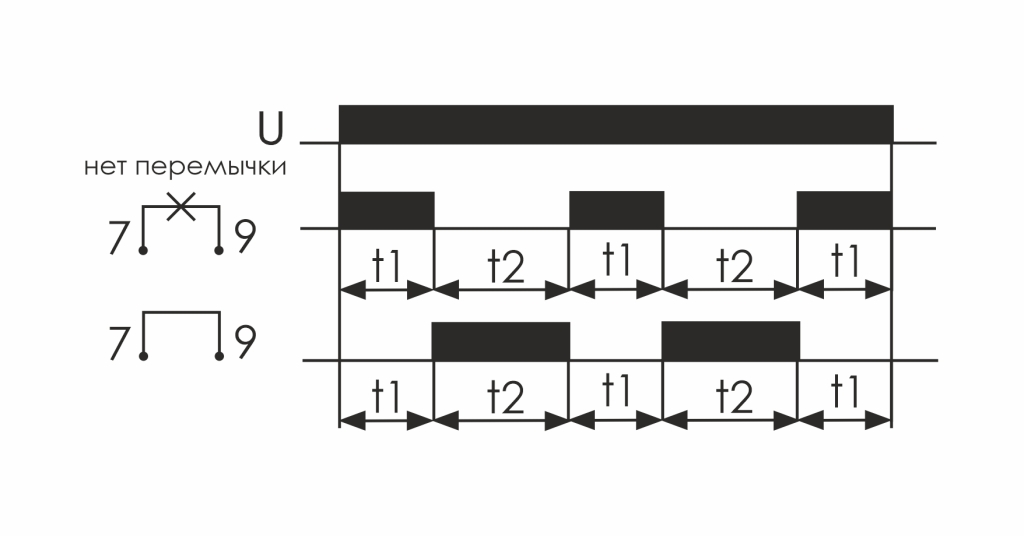

Первый режим - циклическая работа с задержкой выключения (между клеммами 7-9 перемычка отсутствует).
Второй режим - циклическая работа с задержкой включения (установлена перемычка между клеммами 7-9).
В первом режиме - циклическая работа с задержкой выключения, при отсутствии на реле напряжения питания контакты исполнительного реле находятся в положении 2-3 и 11-10. После подачи напряжения питания контакты исполнительного реле переключаются в положение 2-1 и 11-12 и удерживаются на время отсчета t1 (время работы). По истечении времени t1 контакты исполнительного реле переключаются в положение 2-3 и 11-10, удерживаются на время отсчета t2 (время паузы). Далее происходит повторение цикла до отключения напряжения питания.
​Во втором режиме - циклическая работа с задержкой включения (7-9 перемычка установлена), с подачей напряжение питания контакты исполнительного реле остаются в положении 2-3 и 11-10, удерживаются на время отсчета t1. По истечении времени t1 контакты исполнительного реле переключаются в положение 2-1 и 11-12 и удерживаются на время отсчета t2. По истечении времени t2 контакты исполнительного реле переключаются в положение 2-3 и 11-10 и удерживаются на время отсчета t1. Цикл повторяется до отключения напряжения питания.
