Реле времени с задержкой включения PCR-515
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- PCR-515
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
Микропроцессорное электронное реле времени PCR-515 предназначено для включения\выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных, сигнализа-ционных и т .п., на заданный отрезок времени.
Включение нагрузки после подачи напряжения питания и отсчета заданного времени.
После подачи напряжения питания замыкаются контакты 3-7. По окончании отсчета заданного времени (t) контакты переключаются в позицию 3-5. В таком положении они находятся до отключения напряжения питания.

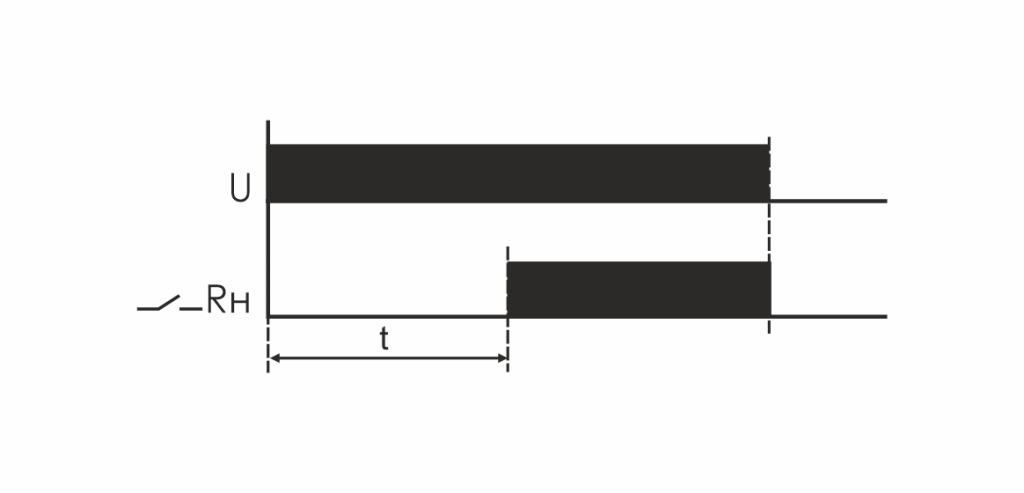

Диаграмма работы:
Внимание!
- выдержка времени отсчитывается с момента включения питания;
- при включенном питании реле не реагирует на изменение диапазона времени;
- для изменения диапазона времени необходимо отключить питание и переключателем установить необходимый диапазон;
- установка вращательного переключателя диапазона време-ни в позицию ON при включенном питании вызывает замыкание контактов исполнительного реле;
- установка переключателя в позицию OFF приведет к размы-канию контактов исполнительного реле.
