Назначение ВАР-М01

Цифровой промышленный вольтамперметр ВАР-М01-08 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.
Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

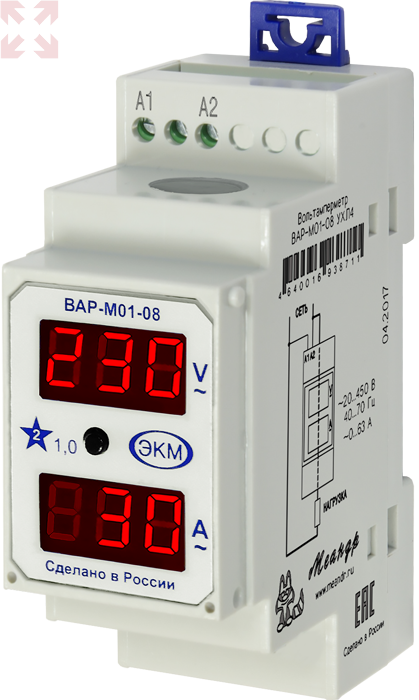

Конструкция

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает зажим проводов сечением до 2.5 мм2 . На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещенности.<

Работа прибора

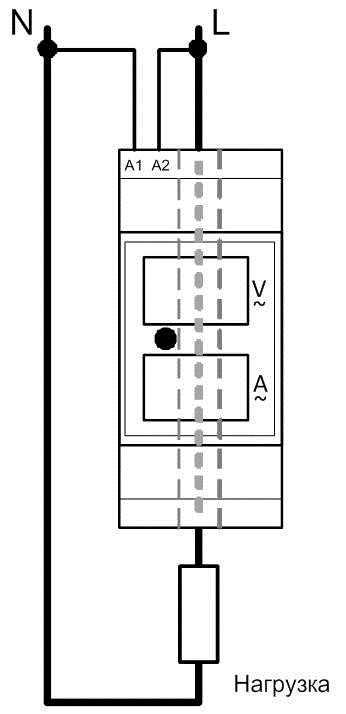

Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропуска- ется сквозь отверстие в корпусе (сверху вниз или снизу вверх не имеет значения) . Схема подключения изображена на корпусе прибора.

Использование кнопки для просмотра дополнительной информации:

1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Eдержание кнопки в течении 5 секунд - сброс.
По двойному клику кнопкой - индикация потребляемой мощности. По повторному двойному клику кнопкой - индикация напряжения и тока

ВНИМАНИЕ; При отсутствии тока нагрузки возможны не нулевые показания тока (до 0.6А) и мощности (до 0.1Вт)

**ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М01**
Параметр	Ед.изм.	ВАР-М01-08
Измерительная цепь, она же питание		клеммы А1-А2
Диапазон измеряемого напряжения	В	АС20...450
Частота измеряемого напряжения	Гц	45…70 или 400*
Измерение тока		Встроенный трансформатор тока Диаметр отверстия для провода – 10,5мм
Диапазон измеряемого тока	А	0,5...63
Основная погрешность измерений напряжения, не хуже		1%±1 ед. младшего разряда
Основная погрешность измерений тока, не хуже		2%±1 ед. младшего разряда
Потребляемая мощность, не более	Вт	1,5
Диапазон рабочих температур	⁰С	-25…+55
Температура хранения	⁰С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)		УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-9		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 при 25⁰С
Рабочее положение в пространстве		произвольное
Режим работы		непрерывный
Габаритные размеры	мм	35х88х63
Масса	кг	0,1
Средний срок службы, не менее	лет	8
Средняя наработка на отказ, не менее	ч	50000
* - Вольтамперметр на рабочуючастоту 400Гц изготавливается под заказ
