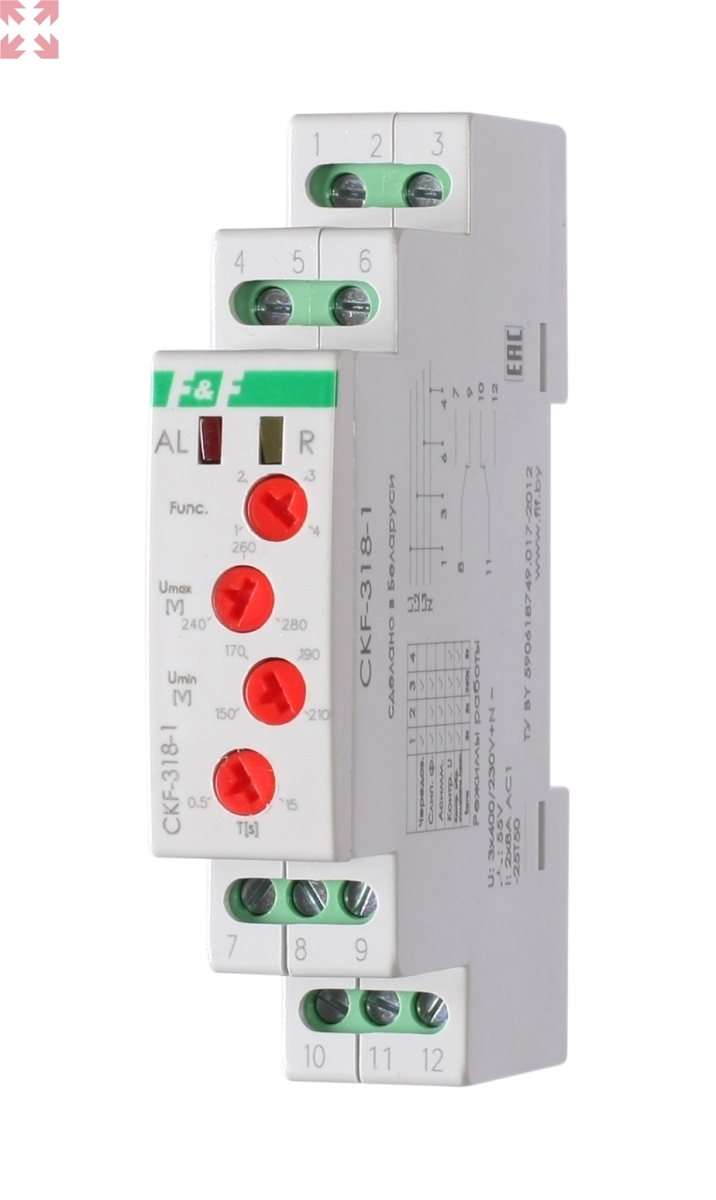

Реле контроля фаз CKF-318-1 для сетей с изолированной нейтралью (без «нулевого» провода) и контролирует наличие, чередование фаз, асимметрию напряжения

Принцип работы

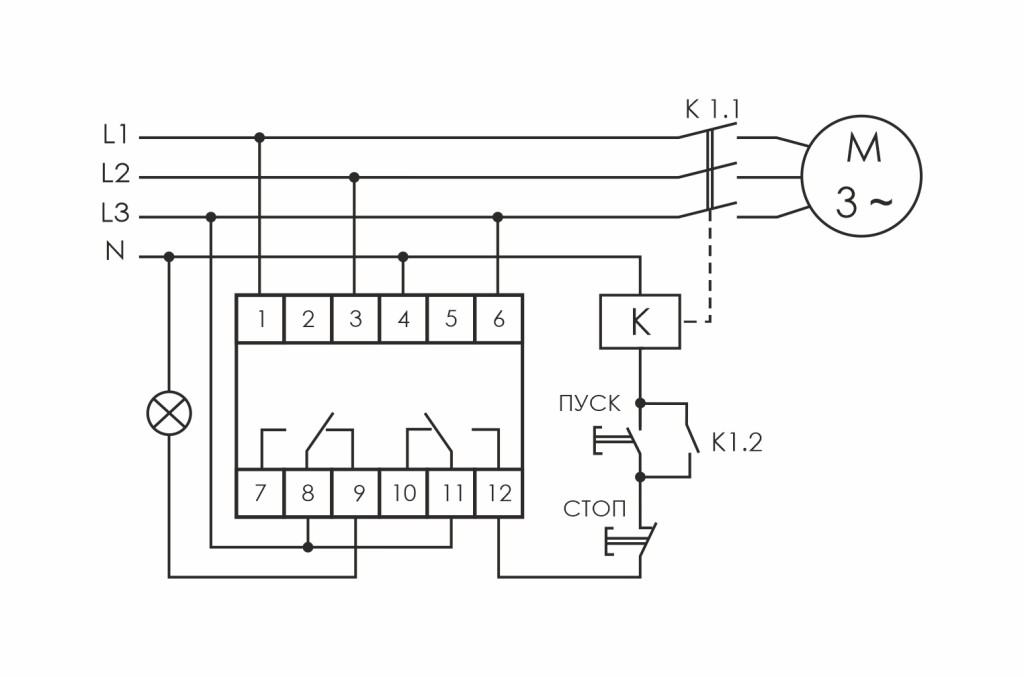

Переключателем на лицевой панели устанавливается один из 4-х режимов работы (см. табл.1). После подачи напряжения питания, если параметры сети в допустимых пределах, контакты 7-8, 11-12 замыкаются, горит жёлтый светодиод на лицевой панели. Нагрузка может быть подключена к сети питания. При выходе параметров сети за допустимые пределы   контакты 7-8, 11-12 размыкаются, и нагрузка отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.

Артикул	EA04.002.007
Код ETIM	EC001441
Напряжение питания, В / Гц	3x230+N / 50
Допустимые напряжения Uфmax/Uфmin, В	400/50
Максимальный коммутируемый ток, А	2х8 AС-1/250В AC
Контакт	2NO/NC
Максимальная мощность нагрузки	см. табл. 3 РЭ
Максимальный ток катушки контактора, А	2
Индикация	2 светодиода
Напряжение отключения, В
-при падении напряжения в фазах	150...210
-при повышении напряжения в фазах	240...280
Асимметрия напряжения, В	55
Гистерезис, В	5
Задержка отключения, с*
-при асимметрии	0,5…15
-при падении напряжения	0,5…15
-при повышении напряжения	0,3
Задержка включения, с	5/360
Коммутационная износостойкость, циклов	>100000
Потребляемая мощность, Вт	1.6
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Диапазон рабочих температур, °С**	-25...+50
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,4
Габариты (ШхВхГ), мм	70
Тип корпуса	1S
Масса, г	73
Монтаж	на DIN-рейку 35 мм
	* - В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.
	** - УХЛ2 диапазон рабочих температур от -40 до +55 °С.
