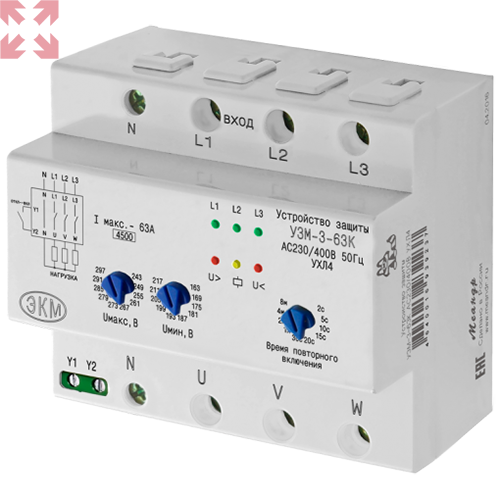

Устройство защиты многофункциональное УЗМ-3-63К

(0)

4 312 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: УЗМ-3-63К
Страна: Россия
Производитель: Меандр
Инструкция:: Загрузить

Назначение УЗМ-3-63К

УЗМ-3-63К предназначено для контроля сетевого 3-х фазного напряжения и отключения 3-х фазной нагрузки при выходе напряжения за установленные пределы.

Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключенных к этой же сети электродвигателей, магнитных пускателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя.

Защита на варисторах каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20мкс амплитудой до 8000А.

Особенности УЗМ-3-63К

Наличие клеммы для дистанционного управления
Контроль обрыва фаз и контроль чередования фаз
Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3)
Контроль частоты сети 45-55Гц
Двухпороговая защита от перенапряжения/(задержка срабатывания): >265В/0,2с, >300В/20мс
Двухпороговая защита от снижения напряжения/(задержка срабатывания): <170В/10с, <130В/100мс
Встроенная варисторная защита от импульсных возмущений в сети
Переключаемая задержка повторного включения от 2с до 8мин
Время срабатывания при скачках напряжения - менее 30мс

Параметр	Ед.изм.	УЗМ-3-63К
Порог отключения нагрузки при повышении напряжения, U_max (t_откл=0,5с)	В	243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
Порог отключения нагрузки при снижении напряжения, U_min (t_откл=10с)	В	217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
Порог ускоренного отключения нагрузки при скачке напряжения (t_откл=30мс)	В	300
Порог отключения нагрузки при провале напряжения (t_откл=100мс)	В	110
Допустимый разброс напряжений по фазам, не более	%	25
Ширина зоны «гистерезиса» порога срабатывания	%	U_ном± 2,5
Порог срабатывания по частоте	Гц	45/55 ±0,5
Уровень ограничения напряжения при токе помехи 100А, не более	кВ	1,2
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)	Дж	200
Максимальный ток поглощения, одиночный импульс 8/20мкс/повторяющиеся импульсы 8/20мкс	А	6500/4500
Время срабатывания импульсной защиты	нс	<25
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	50
Максимальное напряжение питания	В	440
Потребляемая мощность	ВА	2,2
Номинальный ток нагрузки, (сечение проводников не менее 16 мм², медь)	А	63/AC250В
Номинальная мощность нагрузки (АС250В) по каждой из фаз	кВт	14,5
Максимальное коммутируемое напряжение	В	400
Максимальный пропускаемый ток короткого замыкания (не более 10мс)	А	4500
Задержка включения/повторного включения, переключается пользователем		2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин
Задержка отключения при повышении напряжения выше верхнего порога	с	0,2
Время ускоренного отключения нагрузки при скачке напряжения, t_откл	мс	30
Задержка отключения при снижении напряжения ниже нижнего порога	с	10
Время отключения нагрузки при провале напряжения, t_откл	мс	100
Сечение подключаемых проводников не менее	мм²	0,5-25 (20-4 AWG)
Диапазон рабочих температур (по исполнениям)	⁰С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	⁰С	–40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 и УХЛ2
Степень защиты реле корпус/клеммы		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Влажность	%	до 80 (при 25°С)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	105х63х94
Масса, не более	кг	0,45
Срок службы, не менее	лет	10
