Реле напряжения трехфазное VP-380A 380A

(0)

3 522 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: Vp-380A
Страна: Россия
Производитель: DigiTOP
Инструкция:: Загрузить

Описание Vp-380V

Цифровое реле напряжения Vp-380V DigiTop (далее - прибор) предназначено для защиты промышленного и бытового трехфазного оборудования от превышения или понижения, пропадания сетевого напряжения по каждой фазе, асимметрии (перекоса) фаз. Контролирует порядок чередования фаз. Прибор управляется микроконтроллером, анализирующим напряжение в электросети и отображающим текущие показания на цифровом индикаторе.

На выходе прибора установлено электромагнитное реле с перекидным контактом. Допустимые пределы отключения и время задержки включения устанавливаются пользователем с помощью кнопок. Значения сохраняются в энергонезависимой памяти. Питание прибора происходит от измеряемых фаз. Для нормальной работы прибора необходимо наличие минимум двух фаз и нуля.

Порядок монтажа Vp-380V

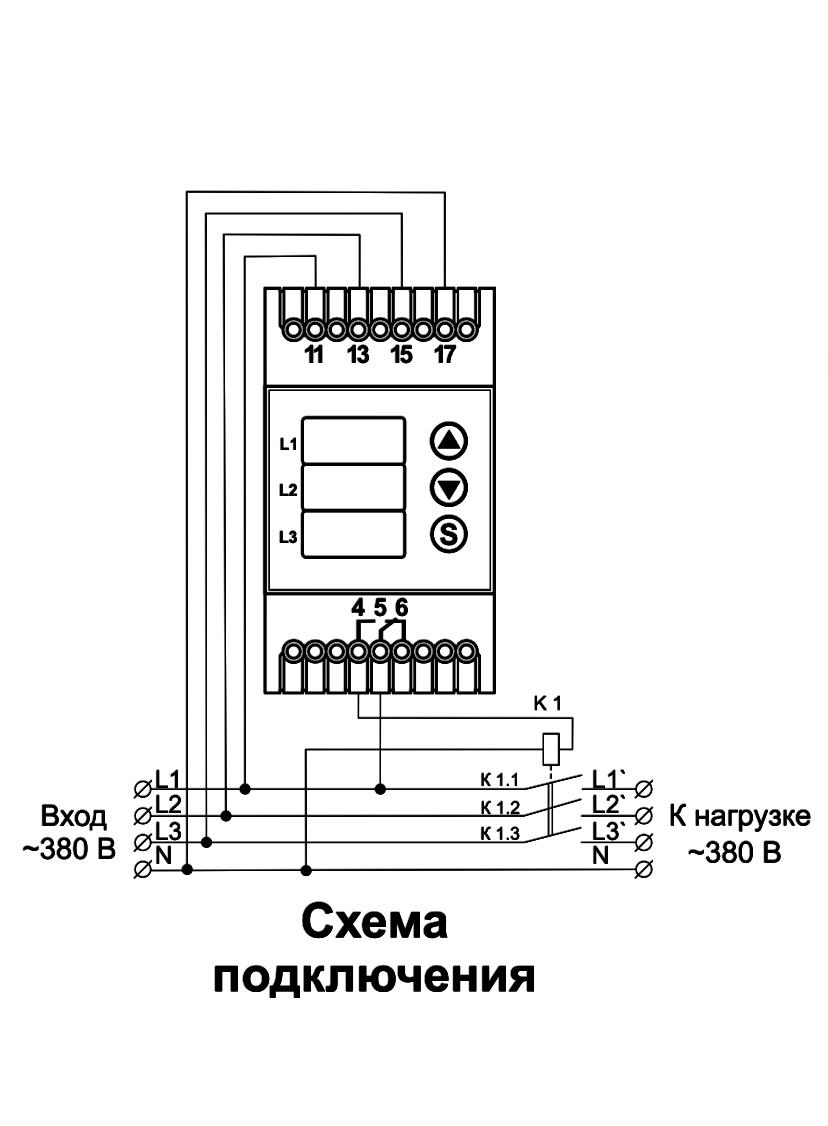

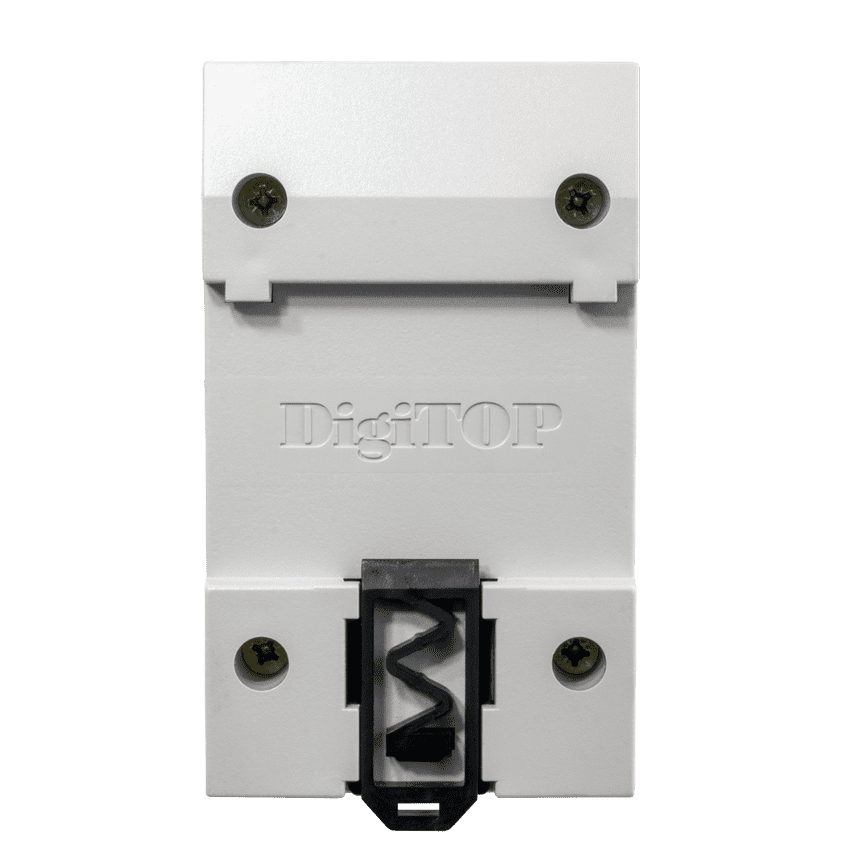

Установите прибор на DIN-рейку шириной 35мм. Прибор занимает три модуля. Подключите провода в соответствии со схемой (см. ниже). Для коммутации трехфазного оборудования необходимо использовать контактор. При использовании для подключения многожильного провода следует применять кабельные наконечники.

Измеряемое напряжение по каждой фазе:	100-400В (50 Гц)
Нижний предел отключения (шаг 1В):	120-200 В (170В)
Верхний предел отключения (шаг 1В):	210-270 В (250В)
Время отключения по верхнему пределу:	0,02 сек
Время отключения по нижнему пределу:	не более 1 сек (120-200В)
0,02 сек (<120В)
Асимметрия фаз (шаг 1В):	20-80 В (50В)
Время отключения при асимметрии фаз:	20 сек
Время задержки включения (шаг 5 сек):	5-600 сек
Погрешность измерения:	не более 1%
Максимальный ток на контактах реле:	не более 10А
Степень защиты прибора:	IP 20
