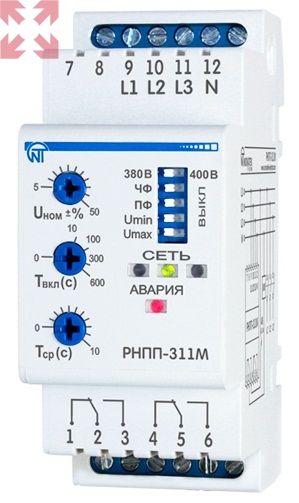

Трехфазное реле напряжения и контроля фаз РНПП-311M

Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

• выход действующего значения напряжения за пределы допустимых порогов;

• нарушения последовательности и слипание фаз;

• нарушения полнофазности и симметричности сетевого напряжения.

Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Светодиоды на лицевой панели реле индицируют:

• наличие напряжения в сети;

• состояние нагрузки (включена или отключена);

• вид возникшей аварии.

Регулировочные потенциометры позволяют пользователю установить:

• порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);

• задержку времени включения нагрузки после восстановления параметров сети;

• время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.

С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 380 / 400В, а также включить или отключить контроль следующих параметров сети:

• последовательности и слипания фаз;

• полнофазности и симметричности сетевого напряжения;

• понижения напряжения;

• повышения напряжения.

Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах:

• режим полного контроля напряжения сети;

• режим контроля минимального/максимального напряжения;

• режим контроля минимального напряжения;

• режим контроля максимального напряжения;

• режим контроля наличия фаз;

• режим контроля неправильной последовательности и наличия слипания фаз;

• режим контроля перекоса фаз.

Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.
