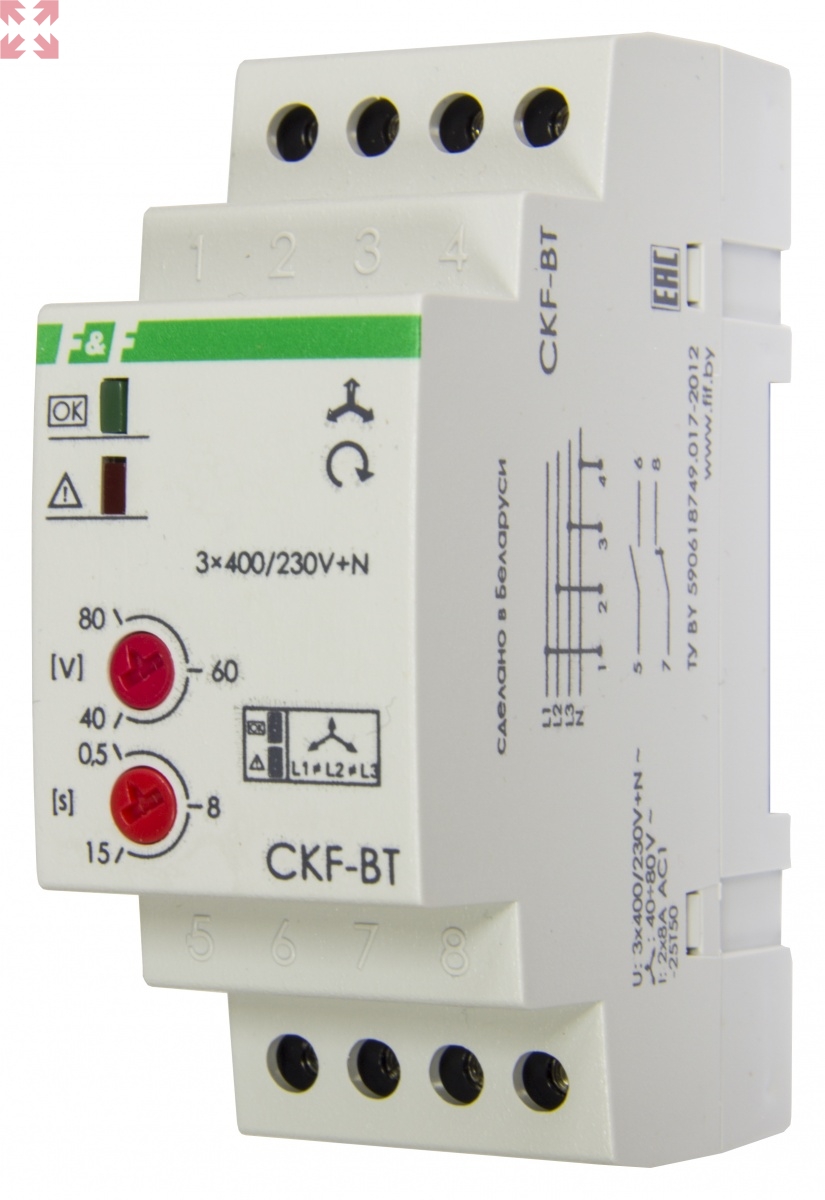

Реле контроля наличия и чередования фаз CKF-BT, регулируемые асимметрия и время отключения, контроль верхнего и нижнего значений напряжения

картинка Реле контроля наличия и чередования фаз CKF-BT, регулируемые асимметрия и время отключения, контроль верхнего и нижнего значений напряжения от магазина 100ампер

(0)

2 890 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CKF-BT
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F

Назначение

Автомат защиты электродвигателей CKF-BT предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, повышения напряжения более 260 В, снижения напряжения ниже 160 В, обрыва нулевого провода, нарушения чередования фаз.

Отличительные особенности реле:

Асимметрия 40-80 В, минимальное напряжение 160 В, максимальное напряжение 260 В, задержка отключения 0,5-15 с, контакт 1NO, 1NC. Контакты реле позволяют выдавать информацию об аварийном отключении

Принцип работы

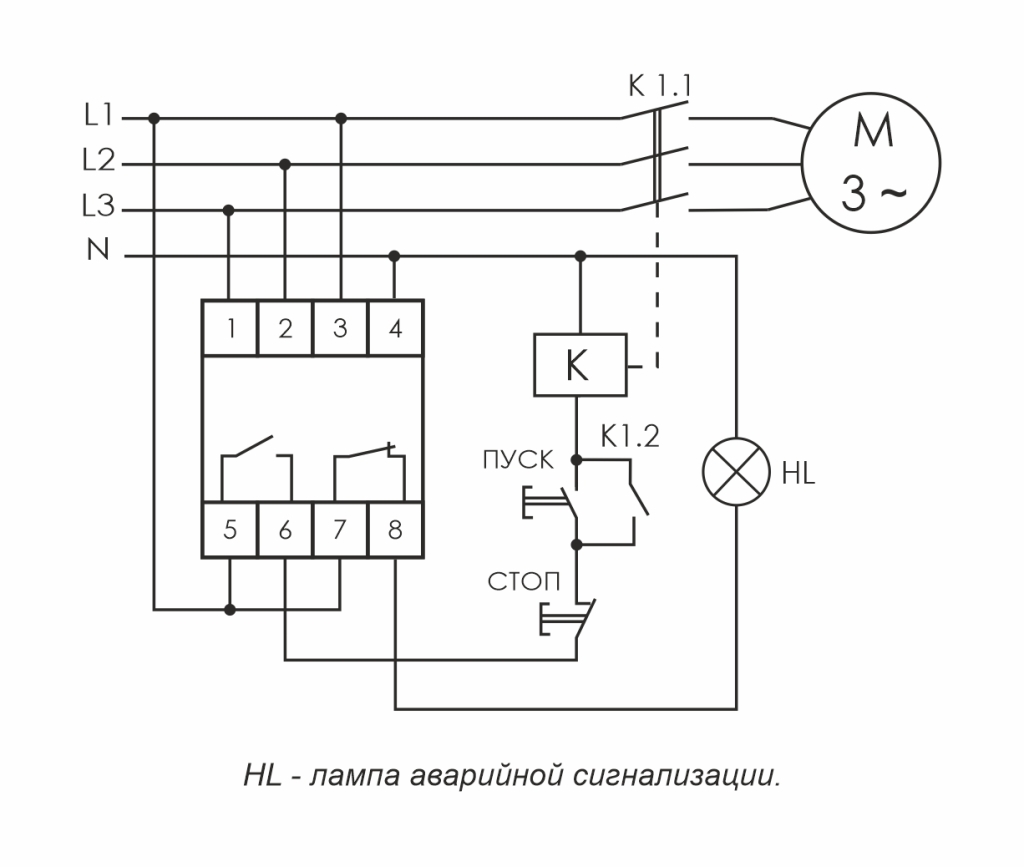

Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 5,6 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с регулируемой задержкой 0,5 - 15 с. В случае снижения напряжения менее 160В изделие выключается с задержкой 5 с. В случаях отсутствия хотя бы одной из фаз, повышения напряжения более 260В, обрыва нулевого провода и нарушения чередования фаз изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания

Артикул	EA04.002.004
Код ETIM	EC001441
Напряжение питания	3x400/230 В +N; 50 Гц
Максимальный ток катушки контактора	2 А
Контакт	1NO, 1NC
Сигнализация питания	зеленый светодиод
Сигнализация аварии	красный светодиод
Асимметрия напряжения (регулируемая)	40-80 В
Гистерезис	5 В
Напряжение отключения:
при падении напряжения в фазах	160 В
при повышении напряжения в фазах	260 B
Задержка отключения (регулируемая)	0,5-15 с
Диапазон рабочих температур	от -25 до +50°С
Потребляемая мощность	1,6 Вт
Степень защиты	IP20
Габариты (ШхВхГ)	35х90х65 мм
Тип корпуса (см. Приложение 1)	2S
