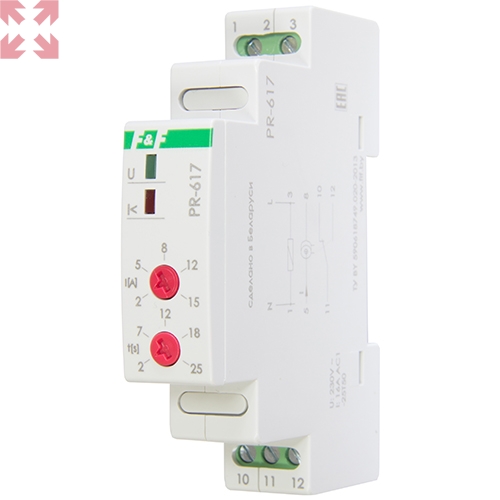

Реле тока PR-617-01 (0,5-5A) с задержкой отключения

(0)

3 160 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: PR-617-01
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Предназначено для непрерывного контроля величины переменного тока в цепи питания и защиты одно и трехфазных электродвигателей от перегрузки по току при электрических и технологических перегрузках (увеличение тока при понижении или повышении напряжения питания, заклинивании ротора, увеличении нагрузки на валу и т. п.)

Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи питания нагрузки. При аварийной перегрузке по току реле автоматически размыкает и через время задержки включения замыкает цепь питания нагрузки, предотвращая выход из строя при воздействии неблагоприятных эксплуатационных факторов.

Особенности
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон контролируемого тока 0,5…5 А;
- контакт 1NO/NC;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 А.

Принцип работы
Реле измеряет величину переменного тока, потребляемого электродвигателем, с помощью встроенного трансформатора тока. Если номинальный ток потребления электродвигателя не превышает установленный Iдвиг. ≤ Iном. (значение Iном. выбирается регулировкой на лицевой панели) замкнут контакт исполнительного реле, на катушку контактора подано напряжение, электродвигатель подключен к сети питания. При увеличении тока потребления двигателя сверх установленного Iдвиг. > Iном. контакты исполнительного реле размыкаются, снимается питание с катушки контактора и электродвигатель отключается от сети питания с задержкой времени Toff. Время отключения Toff зависит от отношения тока потребления электродвигателя при перегрузке – Iдвиг. к установленному - Iном. (токовременная характеристика, далее – ТВХ). Изменение Toff производится потенциометром на лицевой панели в пределах 2-25 секунд (значение шкалы соответствует времени отключения при двухкратной перегрузке (Iдвиг. / Iном = 2).
Рост потребления тока электродвигателем приводит к росту отношения Iдвиг./Iном., что уменьшает время задержки отключения, двигатель отключается быстрее.
После отключения, связанного с перегрузкой по току, повторное включение электродвигателя произойдет через время задержки повторного включения Ton.

Артикул	EA05.001.002
Код ETIM	EC001440
Напряжение питания, В / Гц	230 / 50
Максимальный коммутируемый ток, А	16 AC-1 / 250 В
Максимальный ток катушки контактора, А	3 AC-15
Контакт	1NO/NC
Диапазон контролируемых токов, А	0,5…5
Погрешность измерения тока, %	10
Время задержки, с
- повторного включения (Ton)**	10
- отключения при перегрузке (Toff)	токовременная хар-ка (табл. 1)
- включения защиты при пуске двигателя	5
Время охлаждения, с*	40-600
Диаметр сквозного отверстия, мм	5
Диапазон рабочих температур, °С	-25…+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Потребляемая мощность, Вт	0,8
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	18х90х65
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,4
Тип корпуса	1S
Масса, г	62
Монтаж	на DIN-рейке 35 мм
