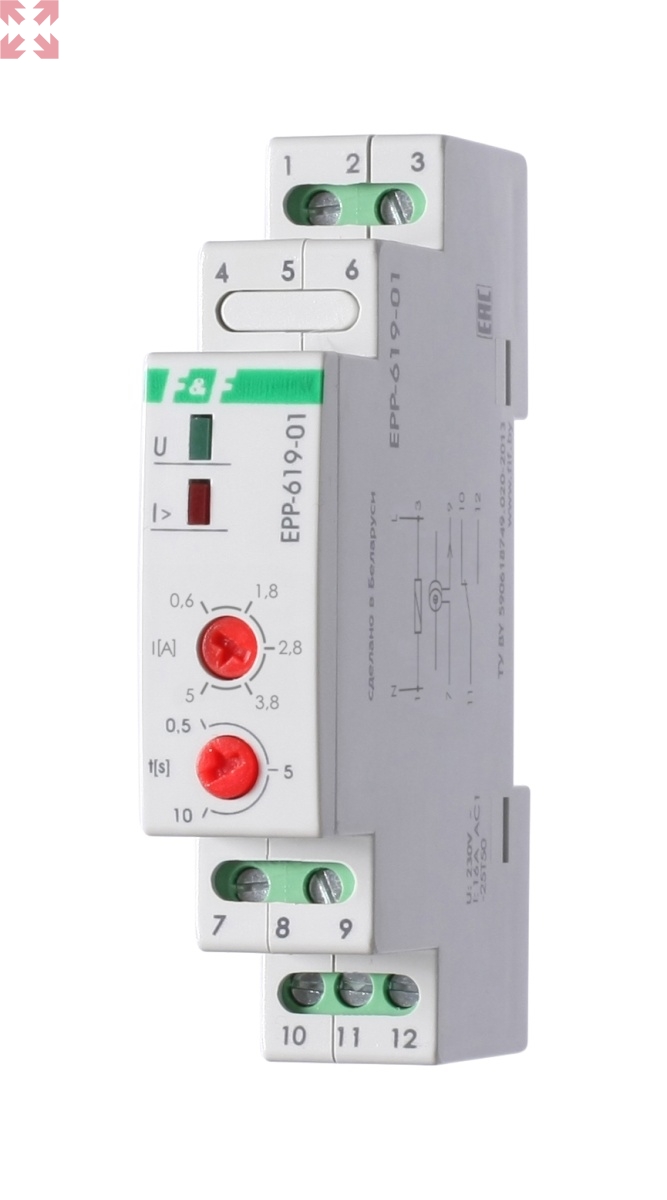

Реле тока для систем автоматики EPP-619-01 (0,6-5 А)
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- EPP-619-01
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
- Инструкция:
Загрузить
Назначение
Предназначено для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока.
Особенности
- напряжение питания 230 В, 50 Гц;
- диапазон контролируемых токов 0,6…5 А;
- регулируемая задержка отключения 0,5…10 секунд;
- контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1.
Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.
Принцип действия

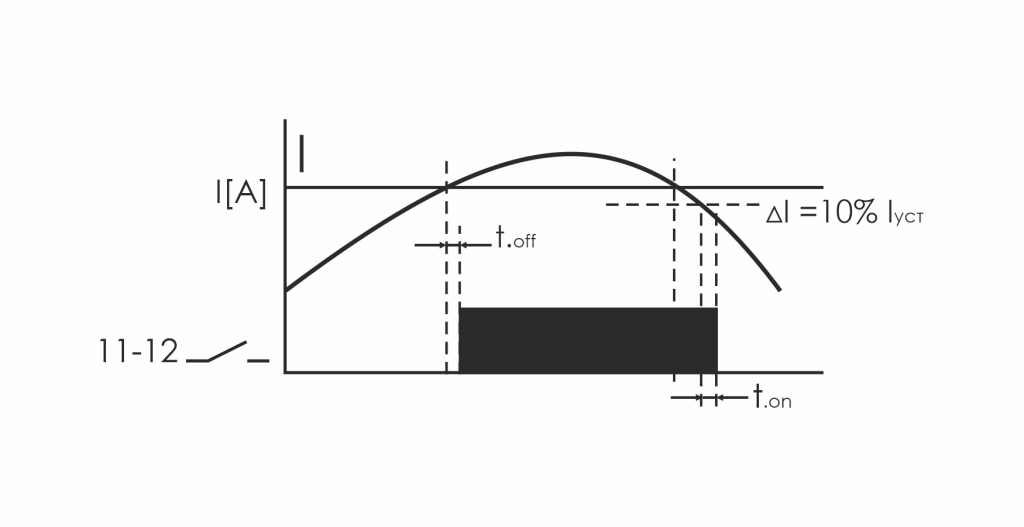

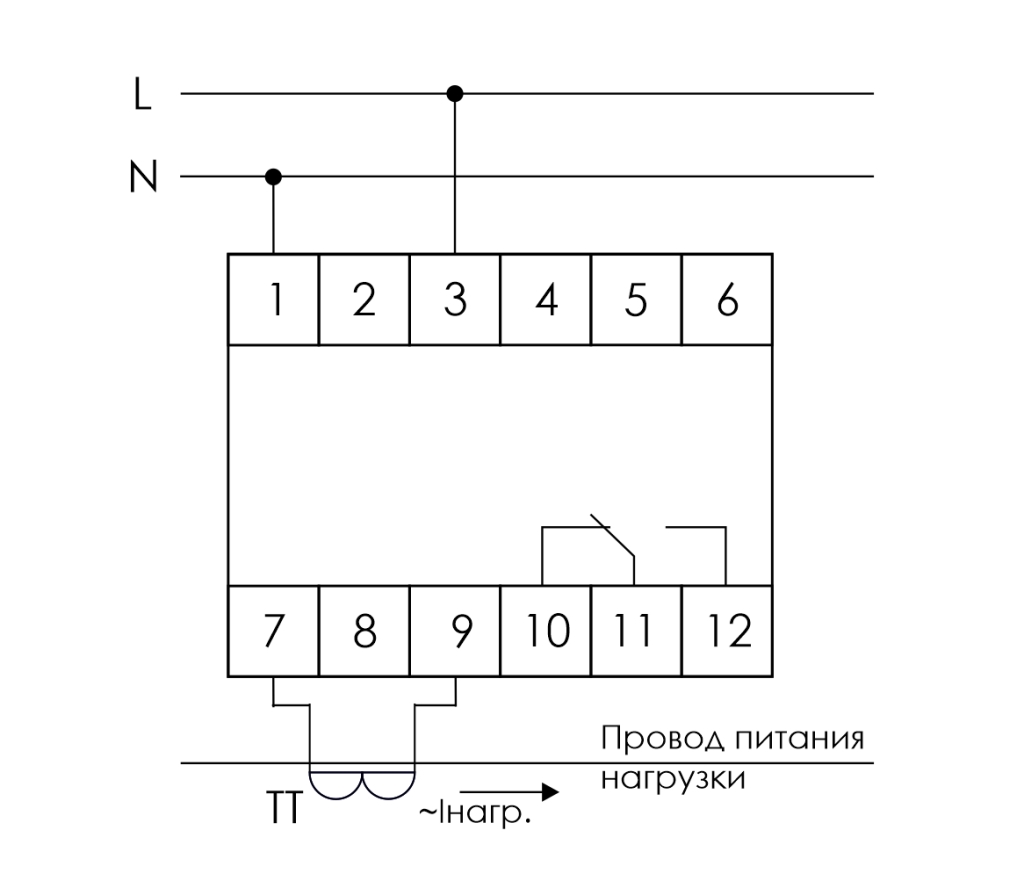

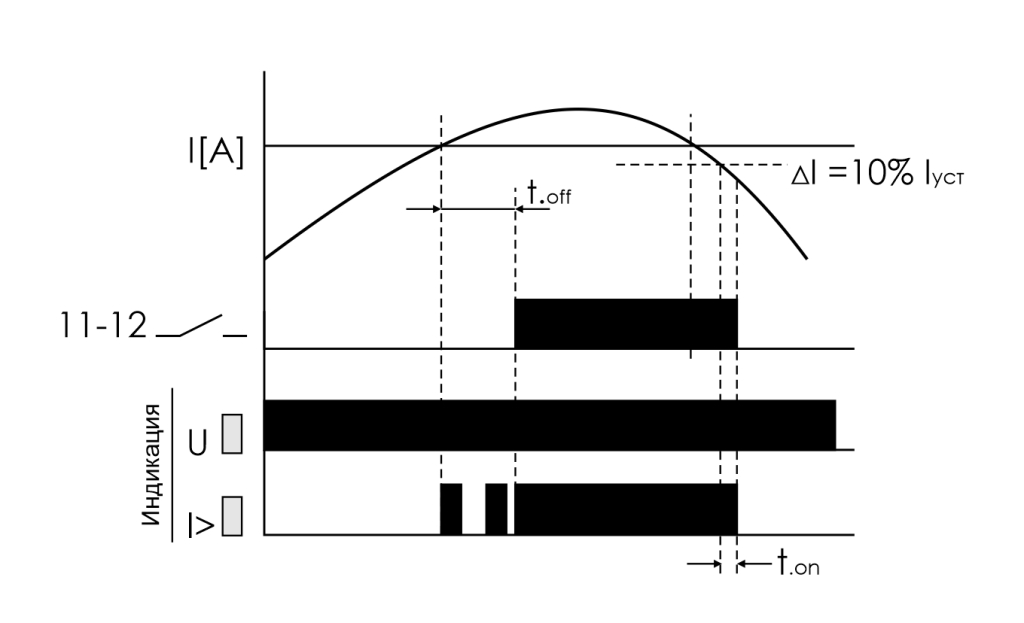

Реле тока измеряет ток в контролируемой цепи с помощью внутреннего трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения, при этом происходит замыкание контакта 11-12. При восстановлении параметров тока и снижении на 10% от установленного значения, реле тока с задержкой в 0,5 секунд срабатывает и переключает контакт в исходное положение - контакты 11-12 размыкаются.
