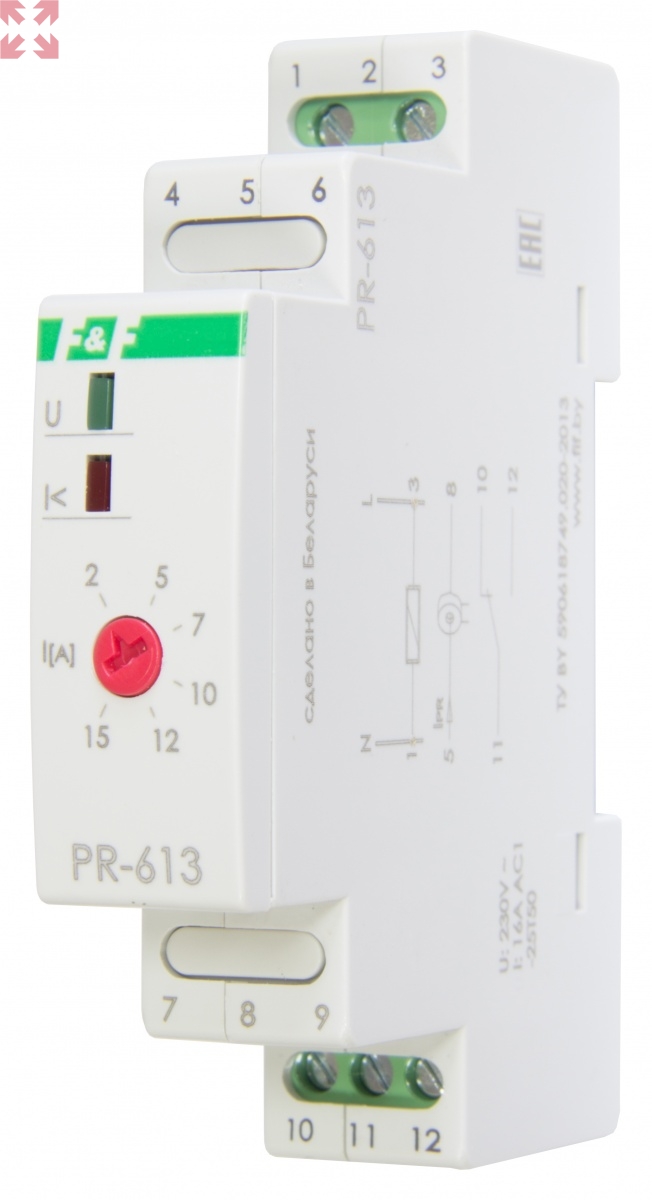

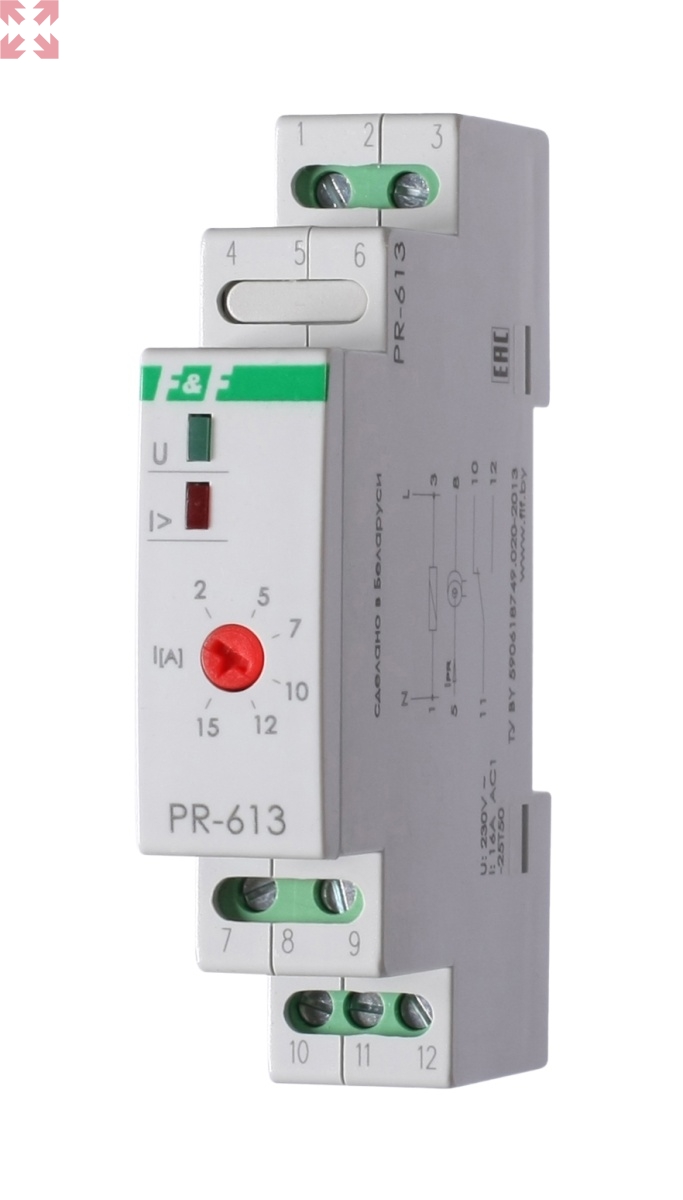

Реле тока PR-613

(0)

2 770 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: PR-613
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения неприоритетной нагрузки (потребителя) от цепи питания при превышении установленного значения потребляемого тока. Нагрузка (потребитель) приоритетной цепи остается подключенным к питающей сети.

Особенности
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон контролируемого тока 2…15 А;
- контакт 1NO/NC;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- диаметр сквозного канала Ø 4 мм;
- максимальный коммутируемый ток нагрузки 16 А.

Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Обеспечивает отключение от сети питания неприоритетной нагрузки при превышении допустимой величины потребления тока, а приоритетная нагрузка останется подключенной к питающей сети. При восстановлении параметров тока неприоритетная нагрузка к сети питания подключится автоматически. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке.

Принцип работы

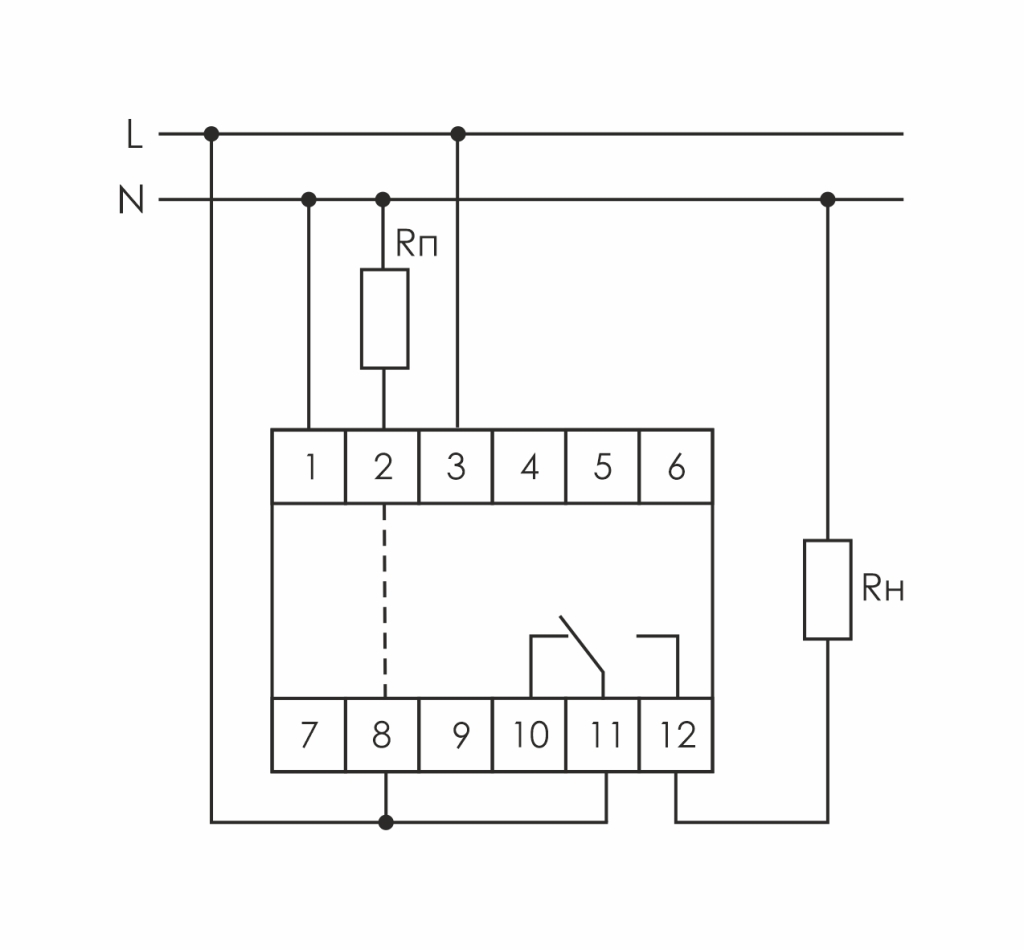

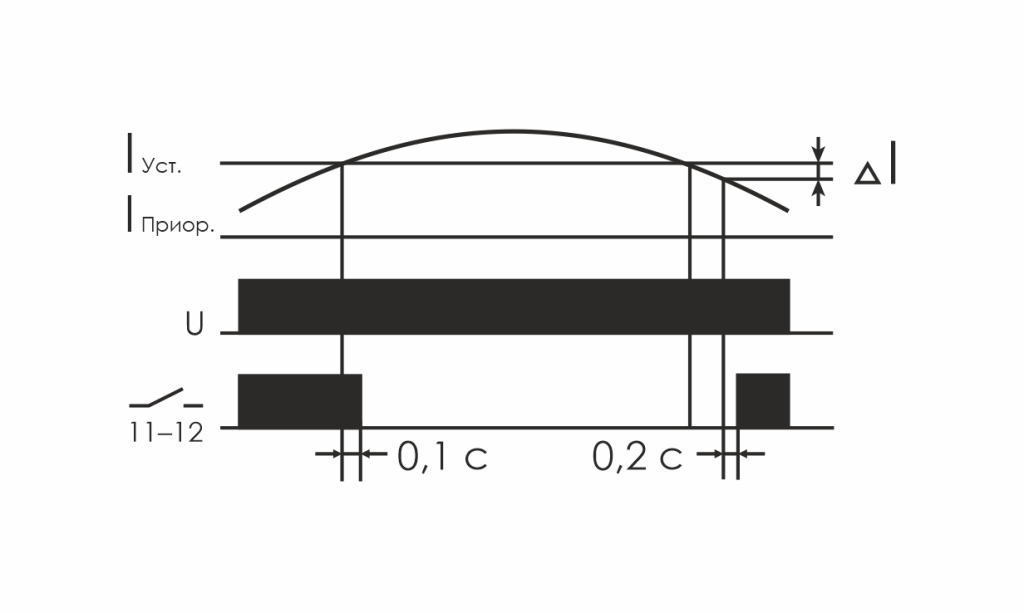

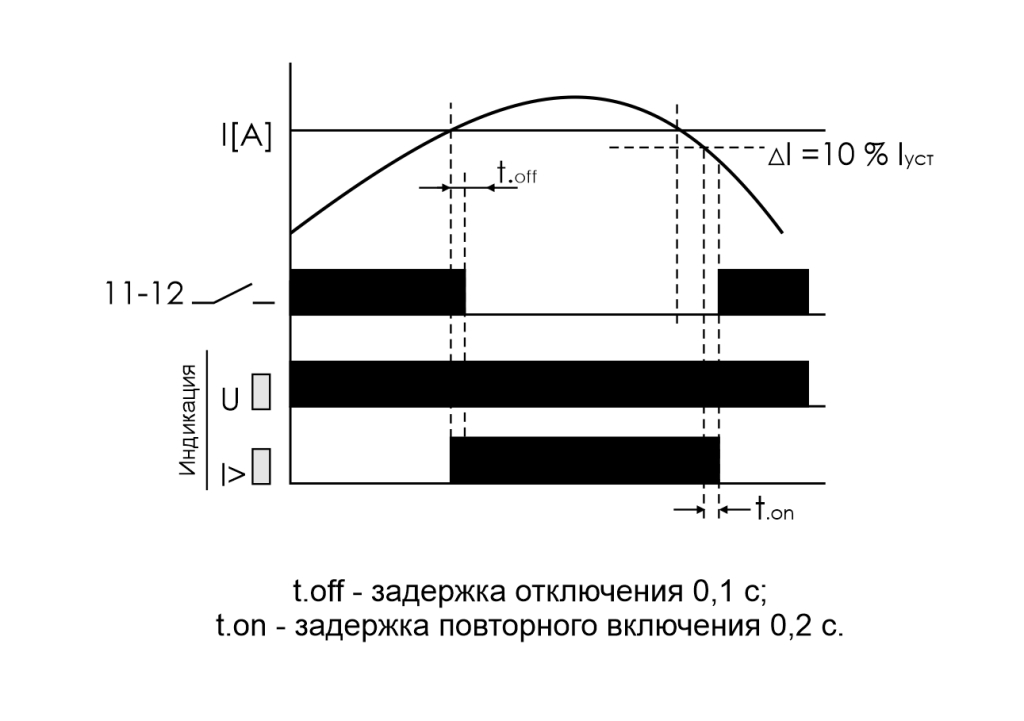

Реле измеряет величину переменного тока в контролируемой цепи с помощью встроенного трансформатора тока. Если величина тока, проходящего через приоритетную нагрузку меньше контролируемого значения, контакты реле, управляющего неприоритетной нагрузкой, замкнуты, неприоритетная нагрузка подключена к цепи питания. При достижении установленного порога контроля тока I (А), реле срабатывает и размыкает контакты (с задержкой в 0,1 с), отключая цепь питания неприоритетной нагрузки. При восстановлении параметров тока, снижении на 3 % от установленного контролируемого значения, реле тока с задержкой в 0,2 с переключает контакты в исходное положение, подключая неприоритетную нагрузку.

Артикул	EA03.003.004
Код ETIM	EC001440
Напряжение питания, В / Гц	230 / 50
Максимальный коммутируемый ток, А	16 AC-1 / 250 В
Максимальный ток катушки контактора, А	3 AC-15
Максимальный коммутируемый ток неприоритетной цепи, А	16 AC-1
Контакт	1NO/NC
Диапазон контролируемых токов, А	2…15
Задержка отключения, с	0,1
Задержка включения при снижении тока на 3 % от установленного значения, с	0,2
Гистерезис, %	3
Диаметр сквозного отверстия, мм	4
Диапазон рабочих температур, °С	-25…+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Потребляемая мощность, Вт	0,8
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	18х90х65
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,4
Тип корпуса	1S
Масса, г	62
Монтаж	на DIN- рейке 35 мм
