Реле тока для систем автоматики EPP-620 двухпороговое (0,02-1А; 0,5-5A)

(0)

6 040 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: EPP-620
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения цепей и источников питания при превышении установленного значения потребляемого тока.

Особенности
- напряжение питания 24…264 В, AC/DC;
- 4 функции, регулируемый порог нижнего IMIN и верхнего IMАХ порогов срабатывания;
- диапазон контролируемых переменных токов 0,02…5 А, при использовании внешнего трансформатора тока >5 A;
- регулируемая задержка включения 0,1…20 секунд 2-х независимых исполнительных реле;
- контакт 2NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 2x8 АС-1.

Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.

Принцип действия

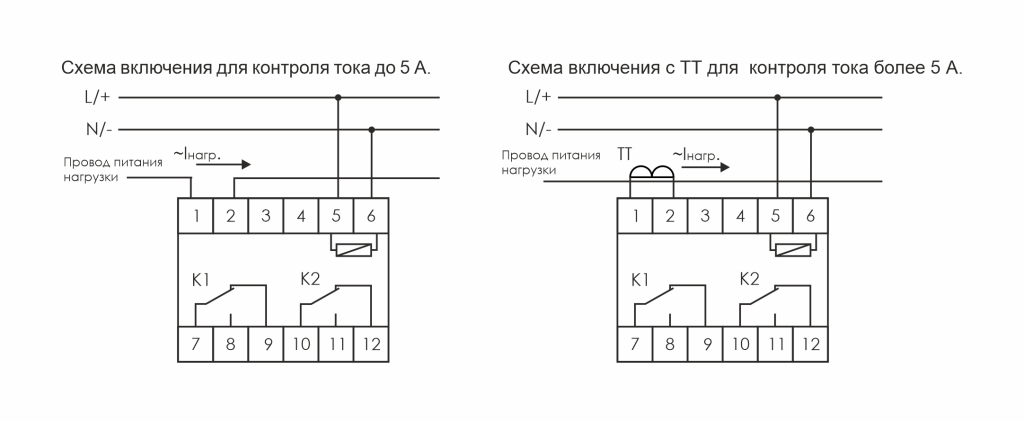

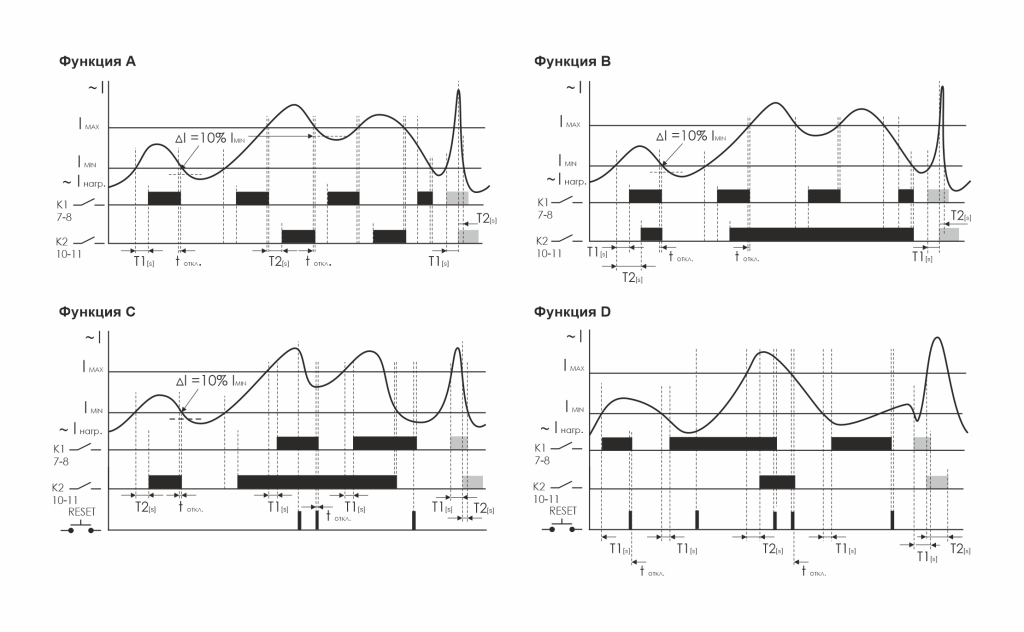

Реле измеряет величину переменного тока в контролируемой цепи с помощью встроенного, либо внешнего (при токе >5А) трансформатора тока. В зависимости от выбранной функции контроля тока (A, B, C, D) по установленным параметрами нижнего IMIN и верхнего IMАХ порогов срабатывания управляет контактами двух независимых реле К1 и К2 (настраиваемая задержка включения в интервале 0,1…20 секунд). При снижении тока относительно нижнего IMIN или верхнего IMАХ порогов срабатывания на величину гистерезиса (10% от установленного контролируемого значения), с задержкой отключения в 0,5 секунд контакты реле К1 и К2 переключатся согласно выбранной функции работы. На лицевой панели реле тока кнопка «RESET» управляет работой реле К1 и К2. При выборе функции «C» нажатие кнопки «RESET» снимет блокировку реле К1, блокирующегося при превышении порога срабатывания тока IMАХ. При выборе функции «D» нажатие кнопки «RESET» снимет блокировку реле К1 только в случае, если Iнагр. > IMIN, а блокировку реле К2 только в случае Iнагр. < IMАХ. При выборе функции «А» и «В» кнопка «RESET» блокируется. Светодиоды IMIN или IMАХ на лицевой панели реле тока сигнализируют о величине тока ниже IMIN или выше IMАХ от выбранного порога контроля.

Артикул	EA03.004.006
Код ETIM	EC001440
Напряжение питания, В	24-264 AC/DC
Максимальный коммутируемый ток, А (AC-1)	2x8
Максимальный ток катушки контактора, А	2х2 AC-15
Контакт	2NO/NC
Количество функций	многофункциональное
Диапазон контролируемых токов, А	0,02…5*
Порог отключения по току
- нижний, А	0,02…1
- верхний, А	0,5…5
Задержка включения, сек	0,1…20
Задержка отключения при снижении тока на 10% от установленного значения, сек	0,5
Гистерезис, %	10
Диапазон рабочих температур, °С	-25…+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Потребляемая мощность, Вт	0,4
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	52х90х65
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	3S
Масса, кг	0,145
Монтаж	на DIN- рейке 35 мм

*Для контроля переменного тока более 5 ампер дополнительно применяются внешние стандартные трансформаторы тока с током вторичной обмотки 0.5-5 А, типа ТОП-0.66 или аналогичные.
