Устройство автоматического ввода резерва HATS-9 63A, 4 полюса

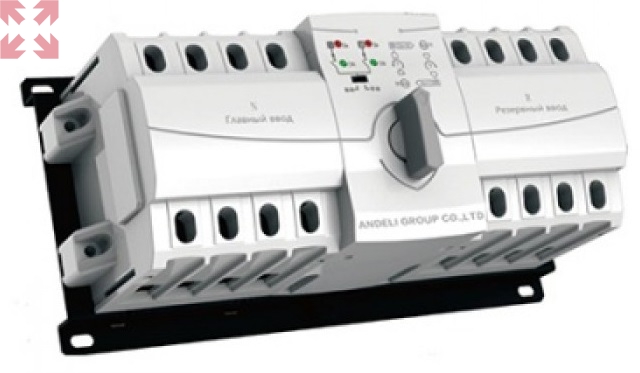

Устройство автоматического ввода резерва (АВР) серии HATS9

Новый конструктив на основе модульных автоматических выключателей обеспечивает максимальную компактность устройства. HATS9 – это инновационный продукт, разработанный на основе инженерных исследований с использованием современных технологий. HATS9 предназначено для автоматического перехода на резервный ввод в сетях переменного тока частотой 50 Гц номинальным рабочим напряжением до 280 В и номинальным током от 6А до 63А. HATS9 также обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой в целях обеспечения нормального функционирования оборудования на объектах. HATS9 применяется на промышленных, коммерческих и бытовых объектах, а также в жилых домах.

Преимущества

Компактный размер АВР. Отличительные особенности устройства: надёжность, уникальный дизайн, компактность, простота установки и экономия времени, использование HATS9 в процессе сборки низковольтных комплектных устройств значительно снижает цену и размеры конечного изделия.

Применение

Устройство автоматического ввода резерва, может использоваться в сетях переменного тока с напряжением до AC 400V, а также может использоваться в сетях постоянного тока с напряжением до DC 220V.）

Модульная конструкция

Автоматические выключатели, мотор-привод и блок управления выполнены в модульном конструктиве. Устройство, не требуют постоянного обслуживания после установки и настройки, что повышает надежность работы системы, непрерывного электропитания объекта.

Устойчивость к электромагнитным помехам

Питание блока управления устройства обеспечивает преодоление электромагнитных помех и максимальную точность работы.

Уникальные механические блокировки

Механическая блокировка с помощью шестерни блокировки в сочетании с кулачком блокировки обеспечивают двойную степень блокирования, полностью предотвращая появление риска одновременного включения двух источников питания сети.

Энергосберегающий эффект

Минимальная потребляемая мощность обеспечивает максимальное энергосбережение

Контроллер

Контроллер AX-B представляет собой многофункциональное устройство управления питанием, обладающее функциями изменения, анализа, управления, защиты и т.д. Устанавливаются режимы работы и параметры коммутации при помощи кнопок управления. Он имеет функцию управления связью пожаротушения — набор пассивных клемм входных сигналов противопожарной защиты. На входе сигналов используется изоляция с помощью оптического вентиля, что придает контроллеру высокую помехоустойчивость. Так же имеется набор выходных клемм пассивного сигнала обратной связи, который обеспечивают ответный сигнал на пожарное оборудование. Встроенный релейный узел обеспечивает управление, запуск и остановку генератора.

Схема подключения внешних терминалов контроллера

Функции панели управления

1. Индикатор главного ввода — загорается при подаче напряжения в пределах установленных норм;
2. Индикатор резервного ввода — загорается при подаче напряжения в пределах установленных норм;
3. Индикатор включения главного ввода — загорается при включении или мигает при задержке обратного переключения;
4. Индикатор включения резервного ввода — загорается при включении или мигает при задержке обратного переключения;
5. Переключатель: автоматическое или ручное управление.
6. Потенциометр настройки времени задержки переключения с главного ввода на резервный.
7. Потенциометр настройки времени задержки переключения с резервного ввода обратно на главный.

Установка внешнего индикатора
