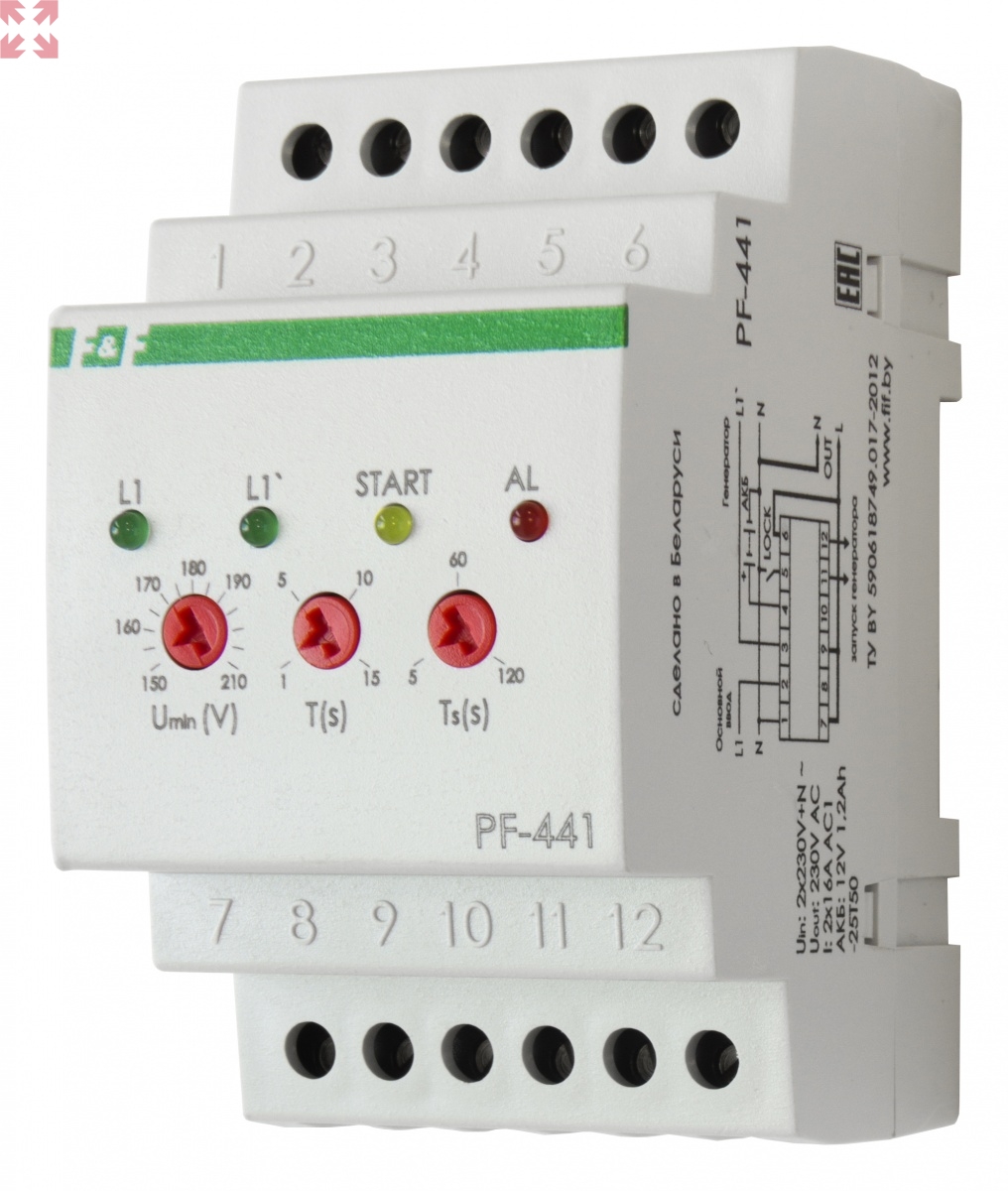

Автоматический переключатель фаз PF-441. Однофазный. Сеть + генератор. Управление генератором. Подключение/отключение нагрузки при помощи контакторов.

Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются, и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются, и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания.

Артикул	EA04.005.002
Код ETIM	ЕС001438
Номинальное напряжение питания:
от контролируемой сети (зажимы 1-2)	230 В; 50 Гц
от генератора (зажимы 1-3)	230 В; 50 Гц
от внешней аккумуляторной батареи (зажим 1-4)	10-12 В
Максимально допустимое напряжение (зажимы 1-2,3)	400 В AC
Максимальный коммутируемый ток (AC1)	16 А
Максимальный ток катушки контактора	3 А AC15
Контакты	3NO
Порог напряжения
нижний, регулируемый	150-210 В
верхний	270 В
Гистерезис	5 В
Время переключения	0,3 с
Время восстановления	10 с
Время запуска генератора	5-120 с
Время отключения (ускоренное) при U>300 В	<0.1 с
Задержка запуска генератора	15 c
Диапазон рабочих температур	от -25 до +50 °С
Степень защиты	IP20
Коммутационная износостойкость	>100000 циклов
Степень загрязнения среды	2
Категория перенапряжения	III
Потребляемая мощность	1,5 Вт
Подключение	винтовые зажимы 2,5 мм2
Габариты (Ш×В×Г)	52,5х90x65 мм
Тип корпуса (см. Приложение 1)	3S
Масса	152 г
Монтаж	на DIN-рейке 35 мм
