Устройство управления AVR-01-S предназначено для построения схем АВР с двумя вводами питания, двумя равнозначными нагрузками, с секционным выключателем.

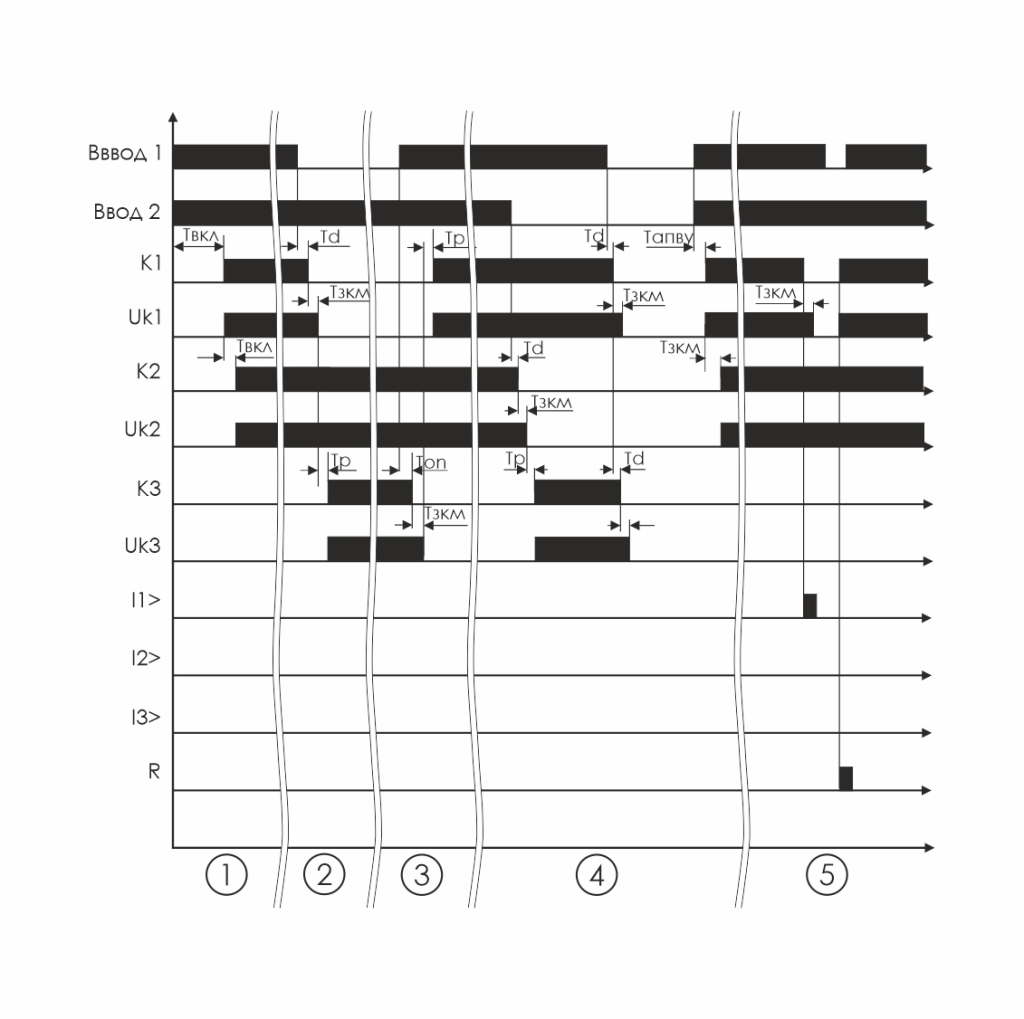

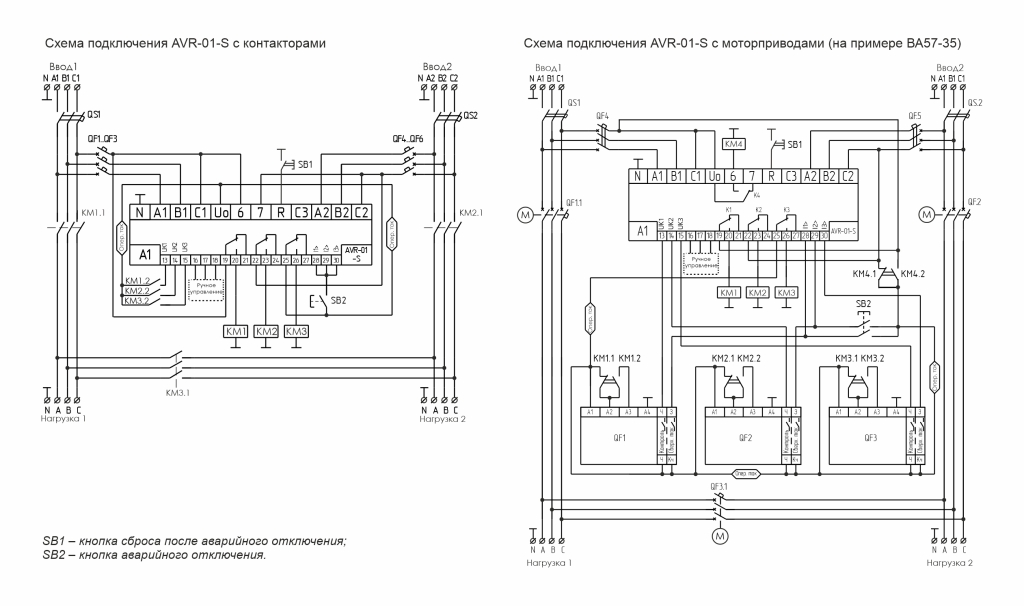

Устройство управления AVR-01-S контролирует напряжение на двух вводах трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка 1 подключается к вводу 1, нагрузка 2 подключается к вводу 2 с помощью внешнего коммутационного устройства (контактора, автоматического выключателя с моторным приводом и т .п.), которым управляет исполнительное реле AVR-01-S. При аварии одного из вводов нагрузка подключается ко второму секционным выключателем. При восстановлении питания на вводе нагрузка переключается на него. Питание AVR-01-S осуществляется от контролируемых вводов.
Функциональные особенности
1. Контроль чередования фаз. 2. Формирование напряжения оперативного питания. 3. Контроль асимметрии. 4. Формирование сигнала запуска генератора. 5. Управление контакторами и моторными приводами. 6. Контроль положения контакторов (моторных приводов) 7. Наличие входов аварийного отключения нагрузки. 8. Возможность работы от внешнего источника питания.
Тип контролируемых линий
4-х проводная (3х400В+N)
Кол-во контролируемых вводов
2
Кол-во исполнительных реле
4
Макс. ток контактов реле
16А АС1
Макс. ток катушки контактора
3 А
Контакты
4х1Р (переключающих)
Порог напряжения
- нижний
160 В
- верхний
260 В
Время отключения
- для нижнего порога
5 В
- для верхнего порога
0,3 В
Допустимая асимметрия напряжения
70 В
Время откл. по асимметрии
5 сек.
Время переключения с основного на резервный ввод
0,3 - 5 сек.
Время вкл. основного ввода при восстановлении напряжения
5 сек - 10 мин.
Степень защиты
IP20
Диапазон рабочих температур
от-25 до +50 С
Габариты
105 х 65 х 90 мм
