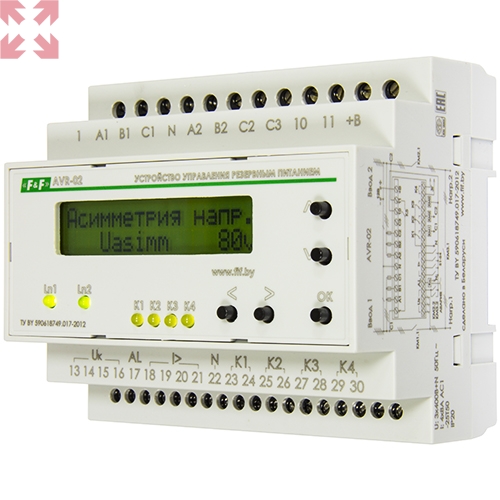

AVR-02. Устройство управления

Назначение

Устройство управления AVR-02 предназначено для построения блоков АВР с двумя или тремя вводами питания (генераторной установкой), с секционными выключателями, с одной или двумя нагрузками.
Типовые решения блоков АВР можно скачать на форуме компании.

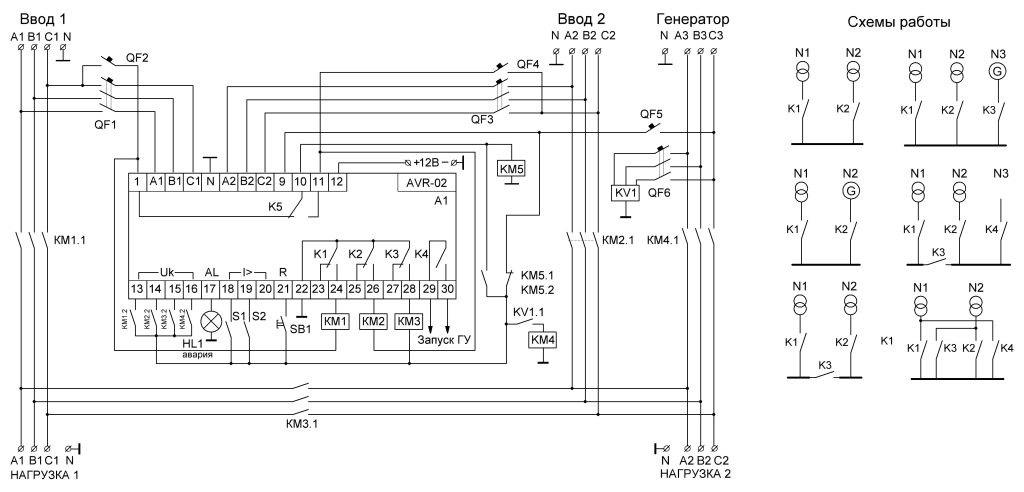

АЛЬБОМ СХЕМ на базе устройств управления резервным питанием.

Функциональные возможности устройства AVR-02:

1. Контроль наличия фаз;
2. Контроль минимального и максимального напряжения в фазах;
3. Контроль чередования, слипания фаз;
4. Контроль асимметрии фаз;
5. Управление контакторами и моторными приводами;
6. Контроль состояния контакторов (моторных приводов);
7. Контроль срабатывания выключателей по сверхтоку;
8. Формирование напряжения оперативного питания;
9. Формирование сигнала запуска генератора;
10. Формирование сигнала “Авария”;
11. Ограничение доступа к настройкам вводом PIN-кода;
12. Пуско-наладочный режим;
13. Возможность работы от внешнего источника питания;
14. Сохранение работоспособности в диапазоне напряжений от 24 до 450В;
15. Использования в однофазных цепях.

Функции блоков АВР на устройстве AVR-02:

• Автоматического включения резервного питания в соответствии с заданным алгоритмом;
• Защиты потребителей напряжением до 400В;
• Установки времени срабатывания АВР при отключении и восстановлении основного питания;
• Ручного управления исполнительными аппаратами;
• Индикации наличия и качества напряжения на вводах;
• Индикации состояния («включено», «отключено», «авария») исполнительных аппаратов;
• Индикации режимов работы;
• Электрических и программных блокировок исполнительных аппаратов при различных режимах работы;
• Противопожарного отключения исполнительных аппаратов;
• Контроль резервной линии от генератора.
