AVR-02-G. Два ввода, однофункциональный (для работы с генератором), тип линий 3-и фазы, 4-х проводная(3х400В+N), ЖКИ индикатор, монтаж на DIN-рейке 35 мм

картинка AVR-02-G. Два ввода, однофункциональный (для работы с генератором), тип линий 3-и фазы, 4-х проводная(3х400В+N), ЖКИ индикатор, монтаж на DIN-рейке 35 мм от магазина 100ампер

(0)

14 600 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: AVR-02-G
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

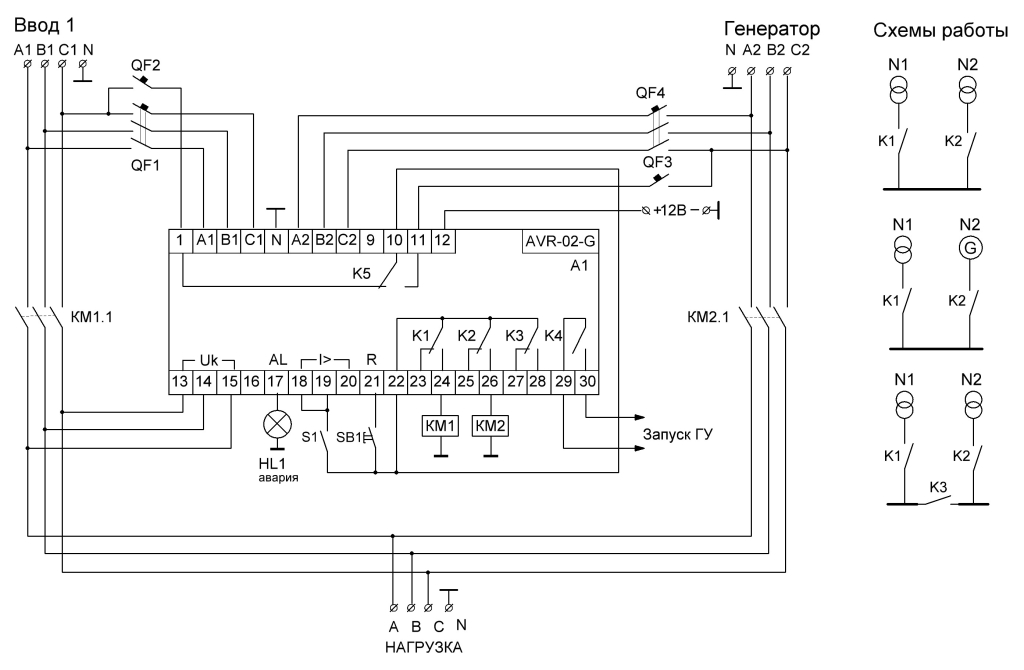

Устройство управления AVR-02-G предназначено для автоматического переключения нагрузки с основного ввода (3-х фазная сеть питания) на резервный (линия питания от генератора) при авариии на основном вводе и обратно при восстановлении питания.

Устройство управления AVR-02-G контролирует напряжение на основном вводе трёхфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключена к вводу с помощью внешнего коммутационного устройства (контактора, автоматического выключателя с моторным приводом и т.п.), которым управляет исполнительное реле АВР. При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе нагрузка переключается на него. Допустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02-G. Питание осуществляется от контролируемых вводов.

Функциональные возможности устройства управления AVR-02-G:

1. Формирование напряжения цепей питания и контроля силовыми аппаратами

2. Формирование сигнала “Авария”

3. Формирование сигнала запуска генератора

4. Управление контакторами и моторными приводами

5. Контроль положения силового аппарата

6. Ограничение доступа к настройкам вводом PIN-кода

7. Возможность работы от внешнего источника питания постоянного тока

8. Контроль состояния аварийных цепей силового аппарата

9. Контроль чередования фаз

10. Пуско-наладочный режим

Параметр	AVR-02-G
Тип контролируемых линий:	3-и фазы, 4-х проводная(3х400В+N)
Частота питающей сети, Гц:	50 ± 2
Напряжение питания, В: - от контролируемых вводов (клеммы А,В,С): - от внешнего источника питания постоянного тока (клеммы +/- В): - от внешнего источника питания пере- менного или постоянного тока (клемма С):	50-264 10-14 50-264
Количество контролируемых вводов:	2
Количество исполнительных реле:	5
Максимальный ток контактов реле (АС1),А:	8
Максимальный ток катушки контактора, А:	2
Контакты: *Порог напряжения (регулируемый),В: -нижний -верхний	4х1P, 1Z 150-210 230-300
Время отключения,сек.: -для нижнего порога -для верхнего порога	2-30 0,3-10
Допустимая асимметрия напряжения,В:	20-100
Время откл. по асимметрии,сек.:	2-30
Время переключения с основного на резервный ввод,сек.:	0,1-30
Время вкл. основного ввода при восстановлении напряжения(регулируемое)сек/мин.:	1-250
Время запуска генератора, сек.:	5-100
Время охлаждения генератора, сек.:	10-200
Время включения при подаче напряжения питания, сек.:	4
Ток потребления: - по входам А,В,С, мА, не более: - по входам +/- В, мА.:	120 100
Степень защиты:	IP20
Диапазон рабочих температур, С:	от -25 до +50
Габариты, мм.:	105х90х65
