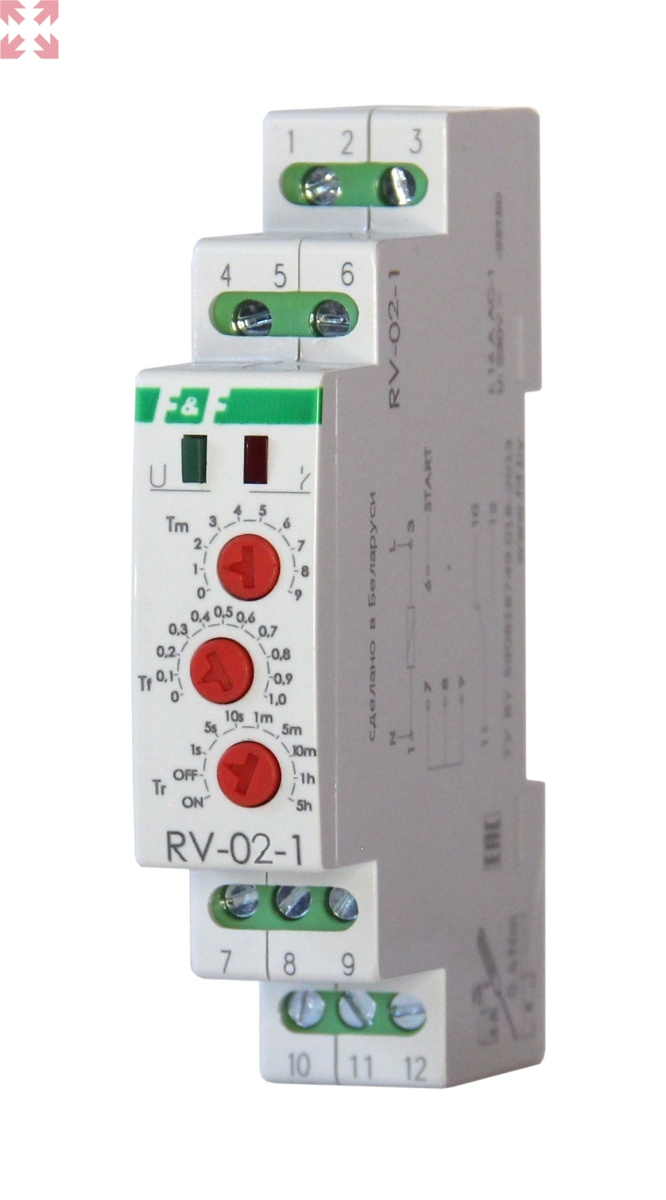

Реле времени с задержкой выключения RV-02-1

Принцип работы

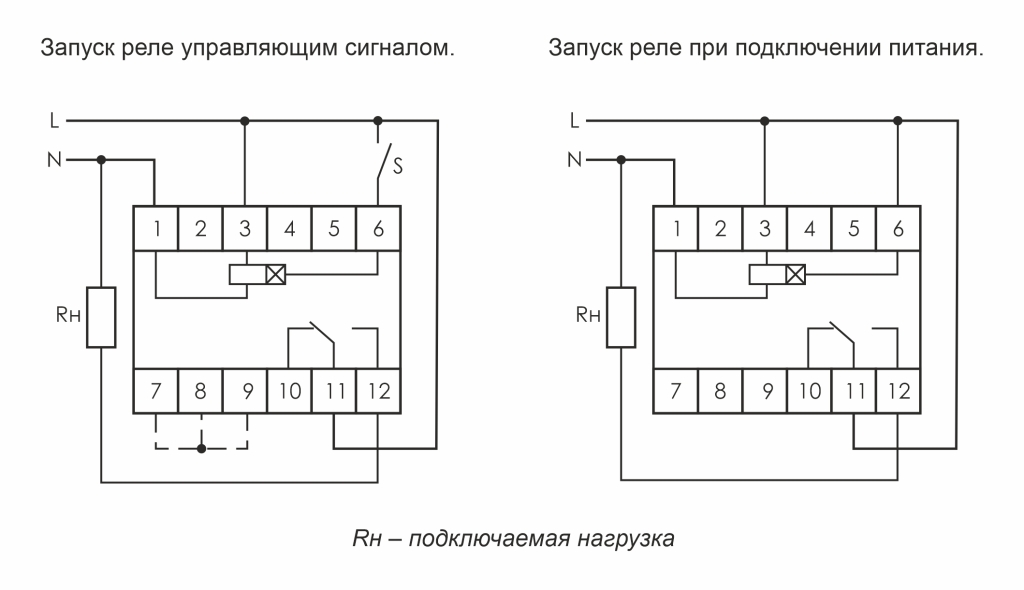

1. Выдержка времени с запуском по переднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При подаче сигнала на вход управления реле контакты 11-12 замыкаются и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакты 11-12 размыкаются, замыкаются контакты 10-11. В таком положении реле находится до отключения питания или поступления сигнала управления. Во время отсчёта реле не реагирует на сигнал управления.
2. Выдержка времени с запуском по заднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При снятии сигнала со входа управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкается контакты 11-12, замыкаются 10-11). Во время отсчёта реле не реагирует на сигнал управления.
3. Выдержка времени с запуском по переднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче сигнала на вход управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.
4. Включение по переднему фронту управляющего сигнала, выдержка времени с запуском по заднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче сигнала на вход управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкается контакты 11-12, замыкаются 10-11). При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.

Артикул	EA02.001.036
Код ETIМ	EC001669
Напряжение питания, В	230 АС
Максимальный коммутируемый ток, А (AC-1)	16
Контакт	1NO/NC
Количество функций	многофункциональное
Вход управления	со входом управления
Диапазон выдержки времени 0,1 с…50 ч
Точность выдержки времени, не хуже	1%
Время готовности, не более	240 мс
Мин. длительность управляющего импульса	60 мс
Индикация	2 светодиода
Потребляемая мощность, Вт	1
Диапазон рабочих температур, °С	-25...+50
Степень загрязнения среды	2
Категория перенапряжения	III
Коммутационная износостойкость, циклов	100000
Степень защиты	IР20
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,4
Габариты (ШхВхГ), мм	18х90х65
Масса, г	55
Тип корпуса	1S
Монтаж	на DIN-рейку
