Многофункциональное реле времени PCU-501 с выдержкой времени после отключения питания
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- PCU-501
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
- Инструкция:
Загрузить
Назначение
Для включения / выключения потребителей в системах автоматики на заданный отрезок времени.
Особенности
- Многофункциональное (3 функции).
- Выдержка времени после отключения напряжения питания.
Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

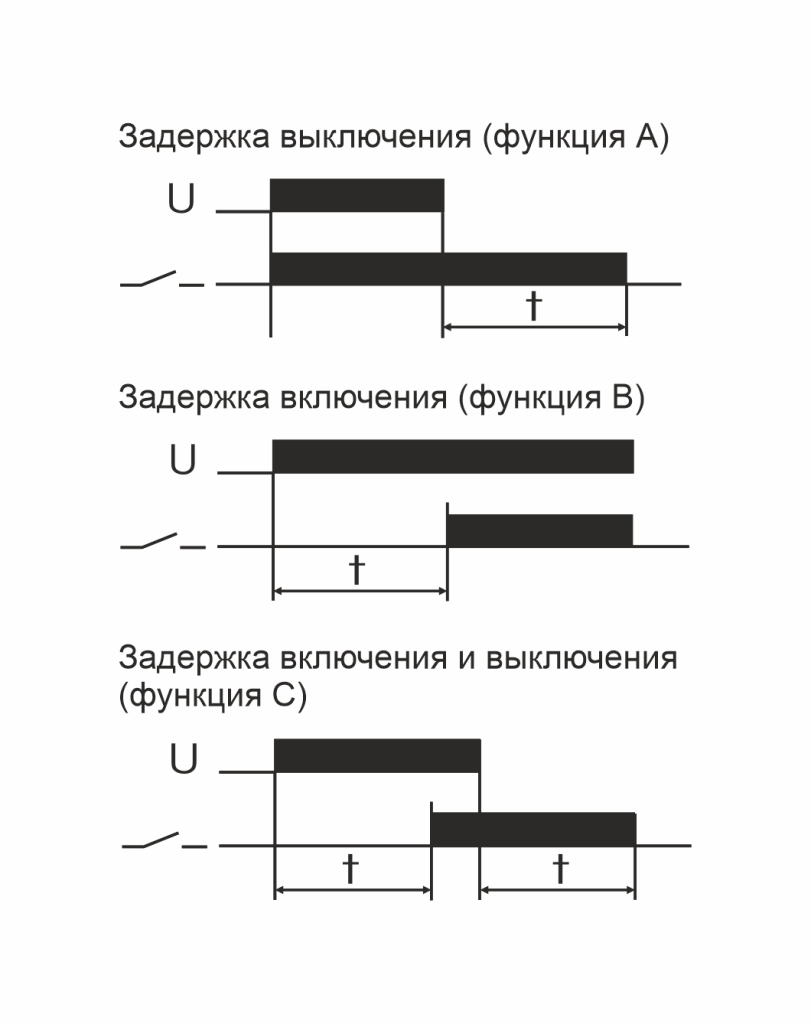

Принцип работы:
Задержка выключения (А): после подачи напряжения питания контакты исполнительного реле переключаются в позиции 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7.
Задержка включения (В): после подачи напряжения питания контакты исполнительного реле остаются в положениях 5-4 и 8-7 и начинается отсчет времени t, по истечении которого контакты переключаются в положения 5-6 и 8-9 и в таком положении остаются до отключения питания.
Задержка включения и выключения (С): после подачи напряжения питания контакты исполнительного реле остаются в позиции 5-4 и 8-7 и начинается отсчет времени работы t, по истечении которого контакты переключаться в положения 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7.
