Драйвер для шагового гибридного двигателя SMD-2O.42.60.TT

(0)

10 902 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: SMD-2O.42.60.TT
Страна: Китай
Производитель: KIPPRIBOR

Драйверы шаговых двигателей KIPPRIBOR серии SMD предназначены для управления шаговыми двигателями. Драйвер позволяет интерпретировать команды контроллера в последовательность коммутационных состояний выходных элементов, питающих обмотки шагового двигателя. Таким образом происходит преобразование команд контроллера во вращательное движение ротора двигателя, причем параметры преобразования четко заданы драйвером с учетом характеристик подключенного двигателя.

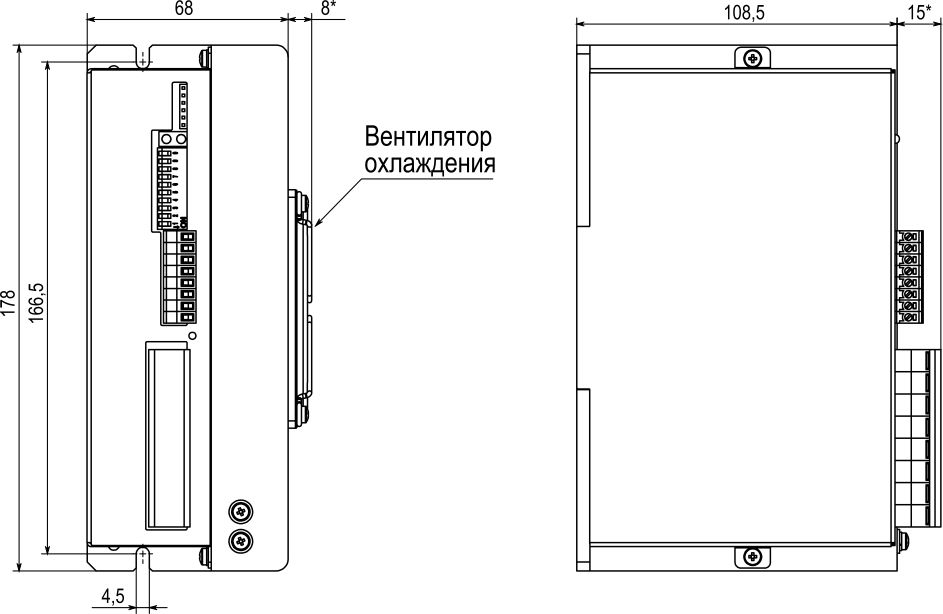

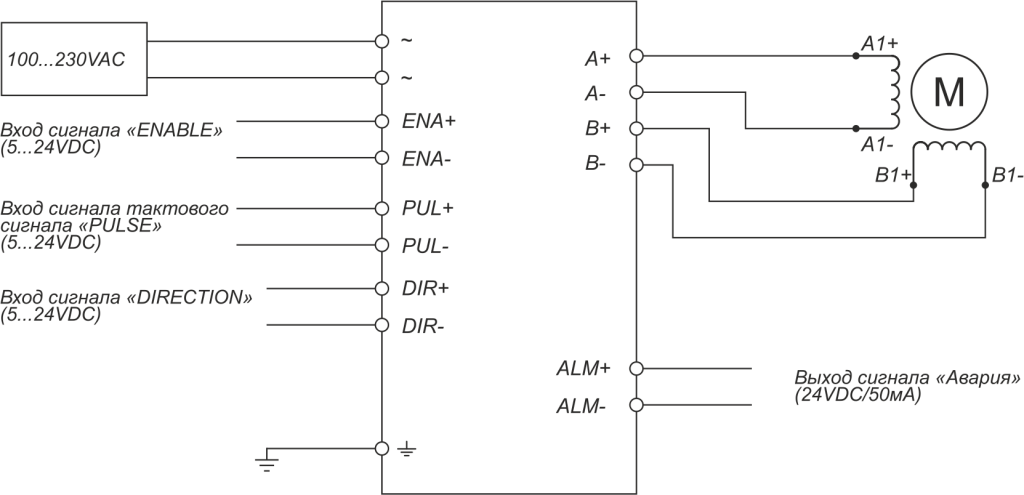

Параметр	Значение
Модель драйвера	SMD-2O.42.60.TT
Число подключаемых двигателей	1
Максимальный габарит подключаемых двигателей NEMA/мм	42/ 110
Количество фаз	2
Напряжение питания драйвера	100…230 VAC
Максимальный ток фазы двигателя	6 А
Число установок тока	8
Число установок микрошага	16
Функция подавления резонанса	Есть
Функция фильтрации управляющих импульсов	Есть
S-образная характеристика разгона/торможения	Есть
Функция изменения интенсивности разгона/торможения	Нет
Ограничение тока фазы в режиме удержания	Есть
Тип охлаждения	Вентилятор
Максимальное вибрационное ускорение	4,9 м/с2
Температура эксплуатации	0…45°С
Влажность окружающей среды	≤90 RH

Настройка микрошагового режима на драйверах выполняется посредством установки DIP-переключателей.

Микрошаговый режим (шагов на оборот)	Положение DIP-переключателей
Микрошаговый режим (шагов на оборот)	SW5	SW6	SW7	SW8
7200	on	on	on	on
400	off	on	on	on
800	on	off	on	on
1600	off	off	on	on
3200	on	on	off	on
6400	off	on	off	on
12800	on	off	off	on
25600	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off
25000	off	off	off	off

В таблице представлено положение микропереключателей и соответствующее значение максимального тока, подаваемого в обмотку шагового двигателя.

Ток обмоток шагового двигателя, А		Положение DIP-переключателей
Максимальное значение	Действующее значение	SW1	SW2	SW3
2.3A	1,9A	on	on	on
3,0A	2,5A	off	on	on
3,7A	3,1A	on	off	on
4,4A	3,7A	off	off	on
5,1A	4,3A	on	on	off
5,8A	4,8A	off	on	off
6,5A	5,4A	on	off	off
7,2A	6,0A	off	off	off
