Драйвер для шагового гибридного двигателя SMD-2O.24.40.IO

(0)

5 712 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: SMD-2O.24.40.IO
Страна: Китай
Производитель: KIPPRIBOR

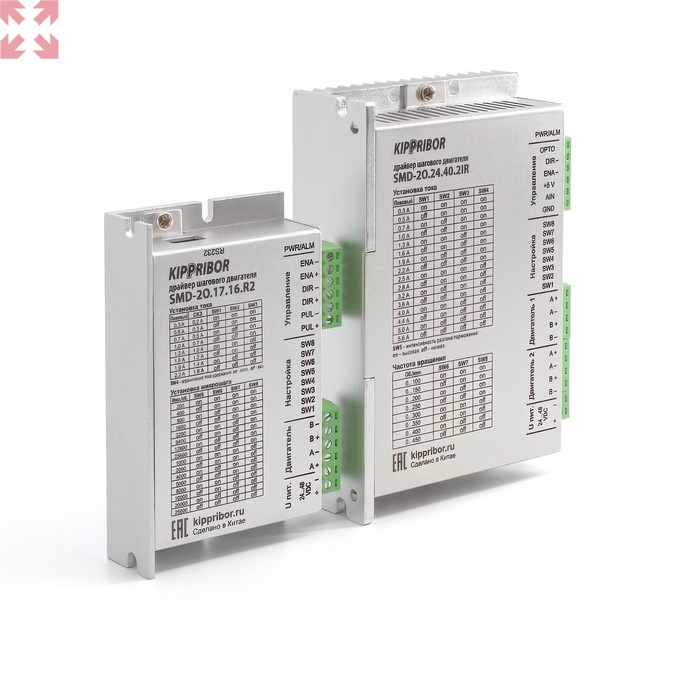

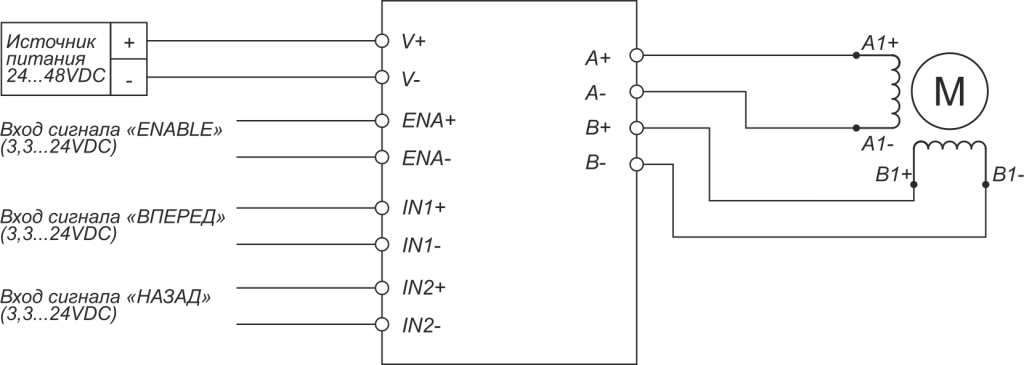

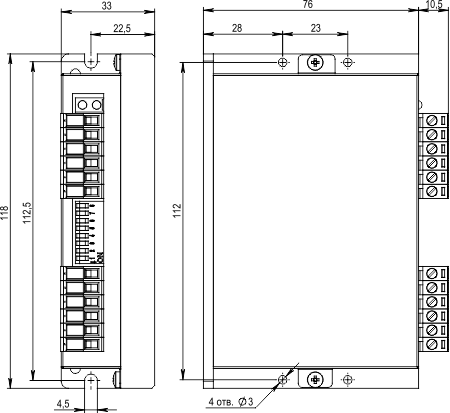

Драйверы шаговых двигателей KIPPRIBOR серии SMD предназначены для управления шаговыми двигателями. Драйвер позволяет интерпретировать команды контроллера в последовательность коммутационных состояний выходных элементов, питающих обмотки шагового двигателя. Таким образом происходит преобразование команд контроллера во вращательное движение ротора двигателя, причем параметры преобразования четко заданы драйвером с учетом характеристик подключенного двигателя.

Параметр	Значение
Модель драйвера	SMD-2O.24.40.IO
Число подключаемых двигателей	1
Максимальный габарит подключаемых двигателей NEMA/мм	24/ 60
Количество фаз	2
Напряжение питания драйвера	24…48 VDC
Максимальный ток фазы двигателя	4 А
Число установок тока	8
Число установок микрошага	16
Функция подавления резонанса	Есть
Функция фильтрации управляющих импульсов	Есть
S-образная характеристика разгона/торможения	Есть
Функция изменения интенсивности разгона/торможения	Есть
Ограничение тока фазы в режиме удержания	Нет
Тип охлаждения	Естественное
Максимальное вибрационное ускорение	4,9 м/с2
Температура эксплуатации	0…45°С
Влажность окружающей среды	≤90 RH

Настройка микрошагового режима на драйверах выполняется посредством установки DIP-переключателей.

Частота вращения, об/мин	Положение DIP-переключателей
Частота вращения, об/мин	SW5	SW6	SW7	SW8
0…10	on	on	on	on
0…20	off	on	on	on
0…30	on	off	on	on
0…50	off	off	on	on
0…60	on	on	off	on
0…80	off	on	off	on
0…100	on	off	off	on
0….150	off	off	off	on
0…200	on	on	on	off
0…250	off	on	on	off
0…300	on	off	on	off
0…400	off	off	on	off
0…500	on	on	off	off
0…600	off	on	off	off
0…700	on	off	off	off
0…800	off	off	off	off

В таблице представлено положение микропереключателей и соответствующее значение максимального тока, подаваемого в обмотку шагового двигателя.

Ток обмоток шагового двигателя, А		Положение DIP-переключателей
Максимальное значение	Действующее значение	SW1	SW2	SW3
1,4A	1,0A	on	on	on
2,1A	1,5A	off	on	on
2,7A	1,9A	on	off	on
3,2A	2,3A	off	off	on
3,8A	2,7A	on	on	off
4,3A	3,1A	off	on	off
4,9A	3,5A	on	off	off
5,6A	4,0A	off	off	off
