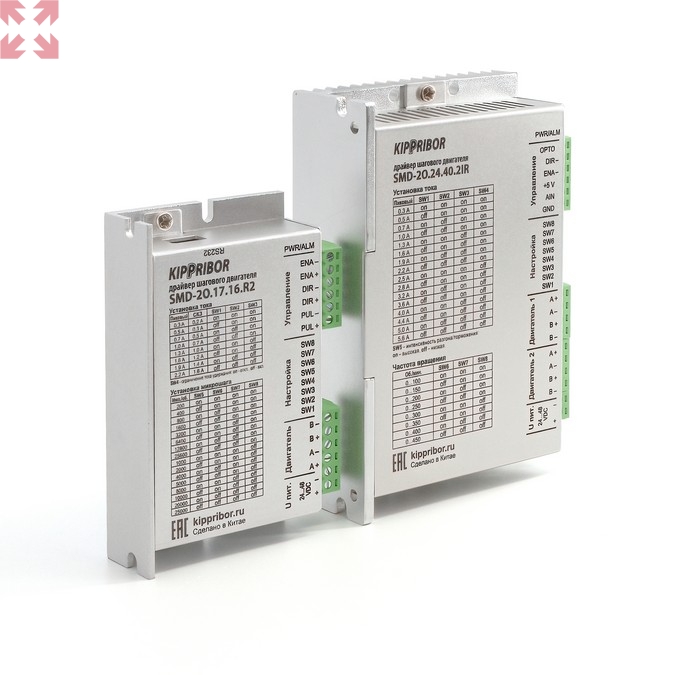

Драйвер для шагового гибридного двигателя SMD-2O.24.40.2IR

(0)

3 270 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: SMD-2O.24.40.2IR
Страна: Китай
Производитель: KIPPRIBOR

Драйверы шаговых двигателей KIPPRIBOR серии SMD предназначены для управления шаговыми двигателями. Драйвер позволяет интерпретировать команды контроллера в последовательность коммутационных состояний выходных элементов, питающих обмотки шагового двигателя. Таким образом происходит преобразование команд контроллера во вращательное движение ротора двигателя, причем параметры преобразования четко заданы драйвером с учетом характеристик подключенного двигателя.

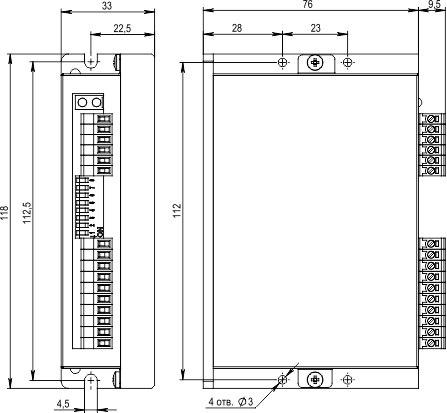

Параметр	Значение
Модель драйвера	SMD-2O.24.40.2IR
Число подключаемых двигателей	2
Максимальный габарит подключаемых двигателей NEMA/мм	24/ 60
Количество фаз	2
Напряжение питания драйвера	24…48 VDC
Максимальный ток фазы двигателя	4 А
Число установок тока	16
Число установок микрошага	16
Функция подавления резонанса	Есть
Функция фильтрации управляющих импульсов	Есть
S-образная характеристика разгона/торможения	Есть
Функция изменения интенсивности разгона/торможения	Есть
Ограничение тока фазы в режиме удержания	Нет
Тип охлаждения	Естественное
Максимальное вибрационное ускорение	4,9 м/с2
Температура эксплуатации	0…45°С
Влажность окружающей среды	≤90 RH

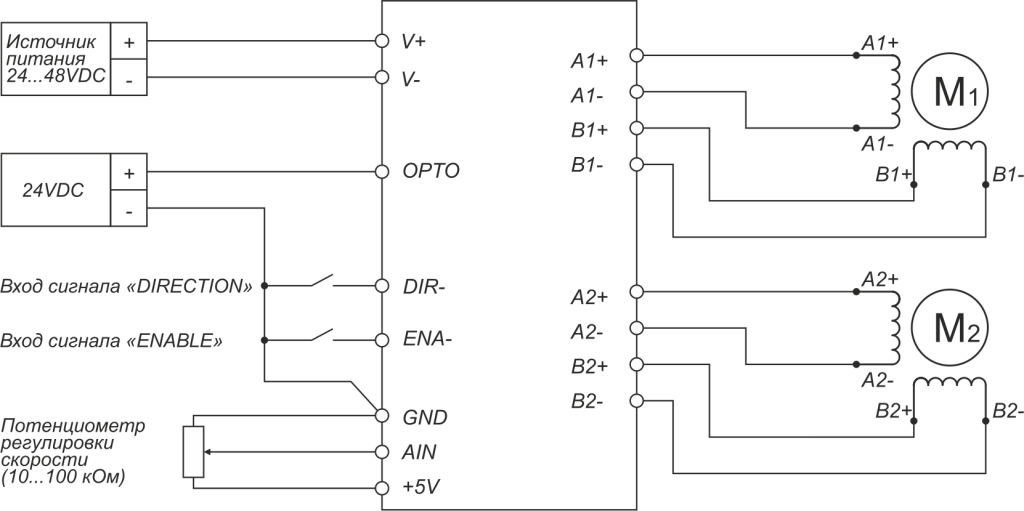

Настройка микрошагового режима на драйверах выполняется посредством установки DIP-переключателей.

Частота вращения, об/мин	Положение DIP-переключателей
Частота вращения, об/мин	SW6	SW7	SW8
0...100	on	on	on
0...150	off	on	on
0...200	on	off	on
0...250	off	off	on
0...300	on	on	off
0...350	off	on	off
0...400	on	off	off
0...450	off	off	off

В таблице представлено положение микропереключателей и соответствующее значение максимального тока, подаваемого в обмотку шагового двигателя.

Ток обмоток шагового двигателя, А		Положение DIP-переключателей
Максимальное значение	Действующее значение	SW1	SW2	SW3	SW4
0,3	0,2	on	on	on	on
0,5	0,4	off	on	on	on
0,7	0,5	on	off	on	on
1,0	0,7	off	off	on	on
1,3	0,9	on	on	off	on
1,6	1,1	off	on	off	on
1,9	1,4	on	off	off	on
2,2	1,6	off	off	off	on
2,5	1,8	on	on	on	off
2,8	2,0	off	on	on	off
3,2	2,3	on	off	on	off
3,6	2,6	off	off	on	off
4,0	2,9	on	on	off	off
4,4	3,1	off	on	off	off
5,0	3,6	on	off	off	off
5,6	4,0	off	off	off	off
