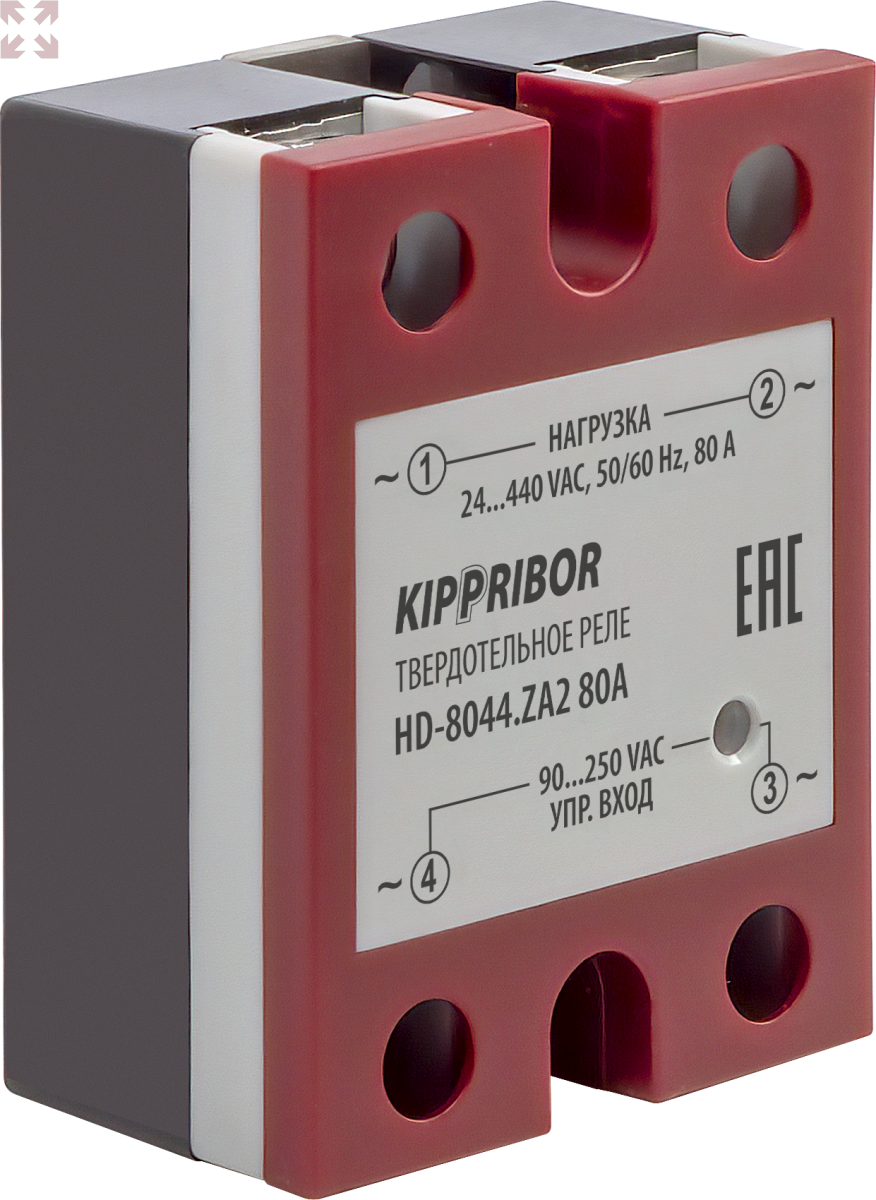

Однофазное твердотельное реле HD-8044.ZA2 [M02], 80А, 90-250V AC

(0)

2 406 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: HD-8044.ZA2 [M02]
Производитель: KIPPRIBOR

Назначение твердотельные реле HD8044ZA2

Твердотельные реле KIPPRIBOR HD8044ZA2 предназначены для управления однофазной электрической нагрузкой до 80 А. Они применяются для управление таким оборудованием как нагревательные элементы, лампы накаливания, катушки клапанов, соленоидов, электромагнитов.

Характеристики реле HD8044ZA2

Оптическая изоляция (вход/выход): 2500 V AC;
Тип коммутации HD8044ZA2: переключение в «0»;
Максимально допустимое импульсное напряжение: 900 V AC;
Светодиодная индикация для контроля наличия входного сигнала;
Три типа сигналов управления HD8044ZA2: переменное напряжение 90…250 V AC.

Модификация твердотельного реле	HD хххх DD3	HD хххх ZD3	HD хххх ZA2	HD хххх VA
Тип выходного элемента	Транзистор	Симистор (TRIAC)	Симистор (TRIAC)	Симистор (TRIAC)
Управляющее напряжение	5…32 V DC	3…32 V DC	90…250 V AC	-
Ручное управление напряжением	-	-	-	Переменный резистор 470 - 560 кОм
Потребляемый ток в цепи управления	5…35 мА	6…35 мА	5…30 мА	-
Управляющее напряжение (порог включения / порог выключения)	5 V DC/1 V DC	3 V DC/1 V DC	90 V AC/10 V AC	-
Коммутируемое напряжение	20…250 V DC	40…440 V AC	40…440 V AC	40…440 V AC
Номинальный ток (варианты исполнения)	10 A, 25 A, 40 A	10 А, 25 А, 40 А, 60 А, 80 A	10 А, 25 А, 40 А, 60 А, 80 A	10 A, 25 A, 40 A
Максимально допустимое импульсное напряжение	400 V DC		900 V AC
Падение напряжения в цепи нагрузки (включенное состояние)	≤1,2 V DC	≤1,6 V AC	≤1,6 V AC	-
Время переключения реле	≤5 мс	≤10 мс		-
Ток утечки в цепи нагрузки (выключенное состояние)	≤5 мА		≤10 мА
Сопротивление изоляции	500 МОм при 500 V DC
Температура окружающей среды	-30…+80 гр.С
Габаритные размеры	57,2 х 43,5 х 29 мм
Индикация наличия управляющего сигнала	Светодиод
Способ монтажа	Крепление винтами на плоскость
Масса (в зависимости от номинала по току)	≤150 г
Примечание	При использовании реле для управления индуктивной нагрузкой необходимо установить шунтирующий диод параллельно нагрузке (в соответствии со схемой включения).	1) При токе нагрузки большем 10 А монтаж реле осуществляется на охлаждающий радиатор. 2) При использовании реле для управления индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (в соответствии со схемой включения).
