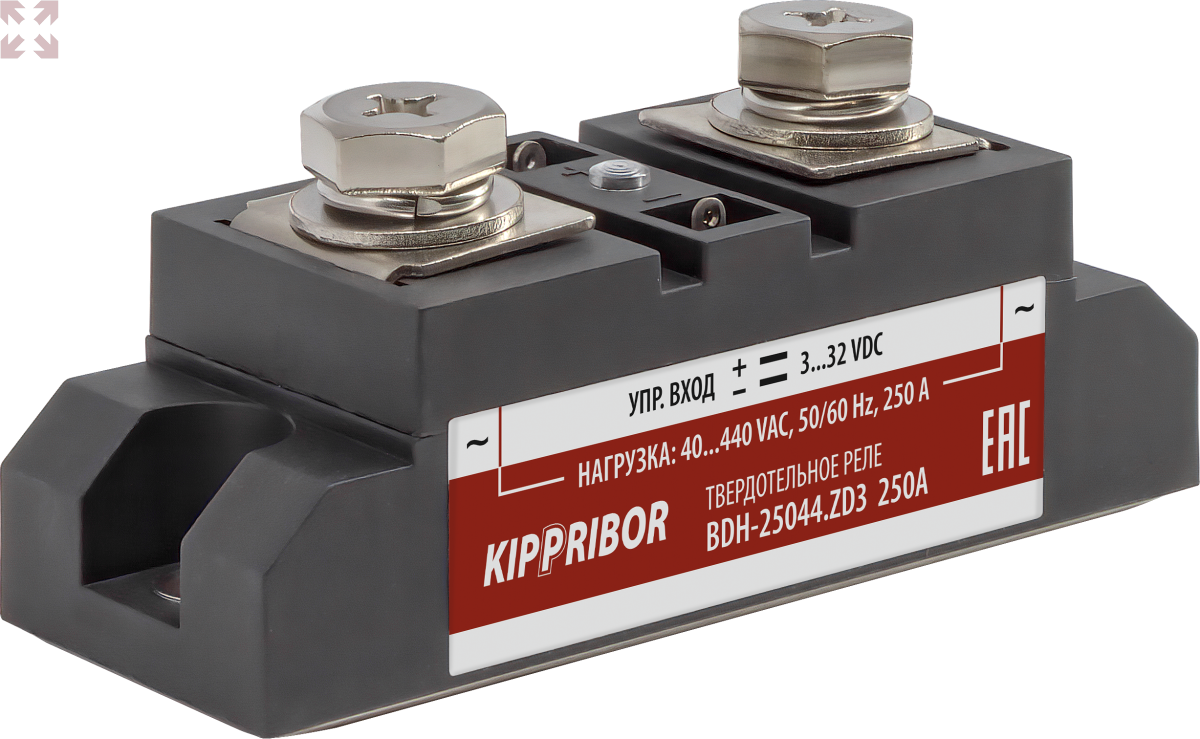

Однофазное твердотельное реле BDH-25044.ZD3 250А, 3-32V DC

(0)

4 458 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: BDH-25044.ZD3
Производитель: KIPPRIBOR

Назначение реле BDH25044ZD3 KIPPRIBOR

Твердотельные реле BDH25044ZD3 KIPPRIBOR предназначены для управления однофазной электрической нагрузкой до 250 А. Реле изготавливаются с двойным SCR-выходом (два тиристора, наращенных непосредственно на охлаждающей подложке, и разнесенных друг от друга), что позволяет достичь более качественного рассеивания тепла по сравнению с другими типами твердотельных реле, а так же выдерживать номинальные токи на резистивной нагрузке длительный период времени.

Характеристики BDH25044ZD3 KIPPRIBOR

Высокая надежность твердотельного реле BDH25044ZD3 KIPPRIBOR, обусловленная SCR выходом;
Возможно применение для коммутации высокоиндуктивной нагрузки;
Оптическая изоляция (вход/выход): 2500 V AC;
Тип коммутации: переключение в «0»;
Максимально допустимое импульсное напряжение: 1100 V AC;
Светодиодная индикация для контроля наличия входного сигнала;
Управляющее напряжение: 3…32 V DC.

Область применения

Управление мощной однофазной (трехфазной – с использованием трех твердотельных реле) электрической нагрузкой: нагревательные элементы промышленных печей.

Модификация твердотельного реле	BDH25044ZD3
Тип выходного элемента	Тиристор (SCR)
Управляющее напряжение	3…32 V DC
Потребляемый ток в цепи управления	6…25 мА
Управляющее напряжение (порог включения / порог выключения)	3 V DC / 1 V DC
Коммутируемое напряжение	40…440 V AC
Номинальный ток (варианты исполнения)	250 А
Максимально допустимое импульсное напряжение	1100 V AC
Падение напряжения в цепи нагрузки (включенное состояние)	≤1,6 V AC
Время переключения реле при частоте сети 50 Гц	≤10 мс
Ток утечки в цепи нагрузки (выключенное состояние)	≤10 мА
Сопротивление изоляции	500 МОм при 500 V DC
Температура окружающей среды	-30…+80 ˚С
Габаритные размеры	94 х 34 х 43 мм
Индикация наличия управляющего сигнала	Светодиод
Тип монтажа	Крепление винтами на охлаждающий радиатор
Масса	≤235 г
Примечание	При использовании реле для управления индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (в соответствии со схемой включения).
