Однофазное твердотельное реле MD-1044.ZD3 10А, 3-32V DC

(0)

714 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: MD-1044.ZD3
Производитель: KIPPRIBOR

Назначение MD1044ZD3

Твердотельные реле MD1044ZD3 предназначены для управления однофазной электрической нагрузкой до 10А. MD1044ZD3 изготавливаются в корпусе уменьшенного размера по сравнению со стандартными типами твердотельных реле. Реле имеют симисторный выход (TRIAC).

Характеристики твердотельных реле MD1044ZD3

Оптическая изоляция (вход/выход): 2500 V AC;
Тип коммутации: переключение в «0»;
Максимально допустимое импульсное напряжение: 900 V AC;
Светодиодная индикация для контроля наличия входного сигнала;
Управляющее напряжение: 3…32 V DC.

Область применения MD1044ZD3

Управление однофазной электрической нагрузкой: лампы накаливания, катушки клапанов, соленоидов, электромагнитов и т.п.;
Управление регулирующими клапанами (задвижками) без использования ПБР1 двумя однофазными твердотельными реле совместно с контроллерами иил регуляторами, формирующими два дискретных сигнала: "больше" и "меньше".

Модификация твердотельного реле	MD1044ZD3
Тип выходного элемента	Симистор (TRIAC)
Управляющее напряжение	3…32 V DC
Потребляемый ток в цепи управления	6…35 мА
Управляющее напряжение (порог включения / порог выключения)	3 V DC / 1 V DC
Коммутируемое напряжение	40…440 V AC
Номинальный ток (варианты исполнения)	10А
Максимально допустимое импульсное напряжение	900 V AC
Падение напряжения в цепи нагрузки (включенное состояние)	≤1,6 V AC
Время переключения реле при частоте сети 50 Гц	≤10 мс
Ток утечки в цепи нагрузки (выключенное состояние)	≤10 мА
Сопротивление изоляции	500 МОм при 500 V DC
Температура окружающей среды	-30…+80 ˚С

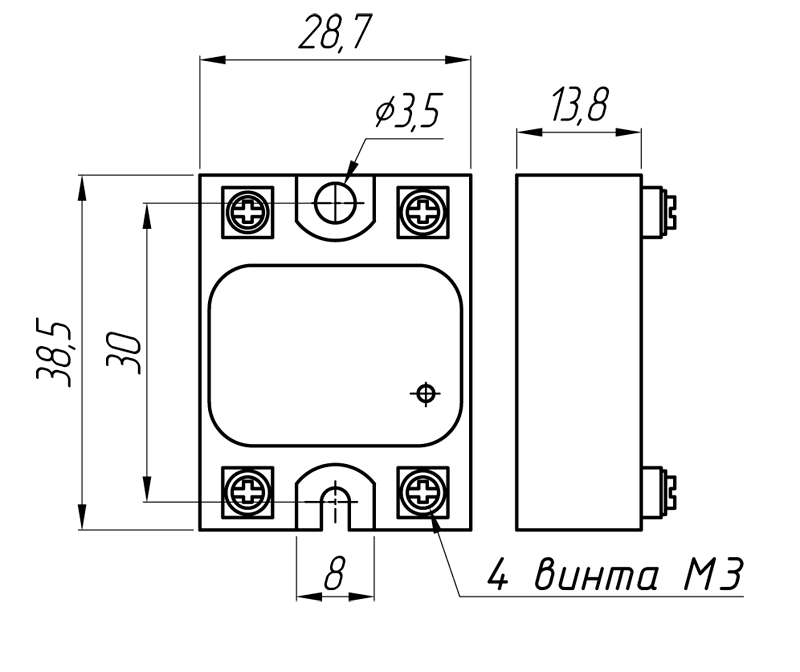

Габаритные размеры	38,5 х 28,7 х 18 мм
Индикация наличия управляющего сигнала	Светодиод
Тип монтажа	Крепление винтами на плоскость
Масса	≤30 г

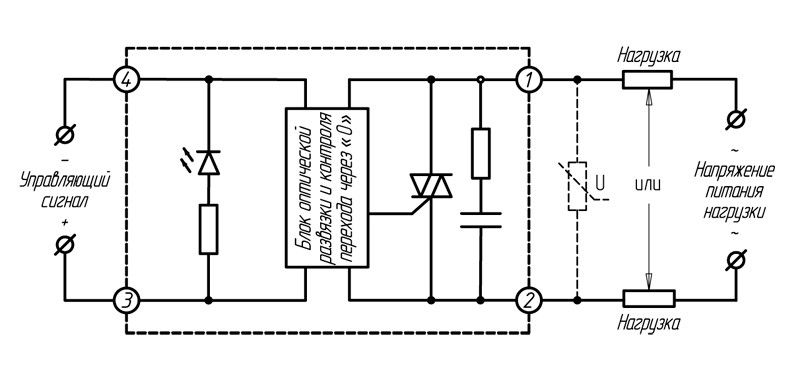

Примечание	При использовании реле для управления индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки.
