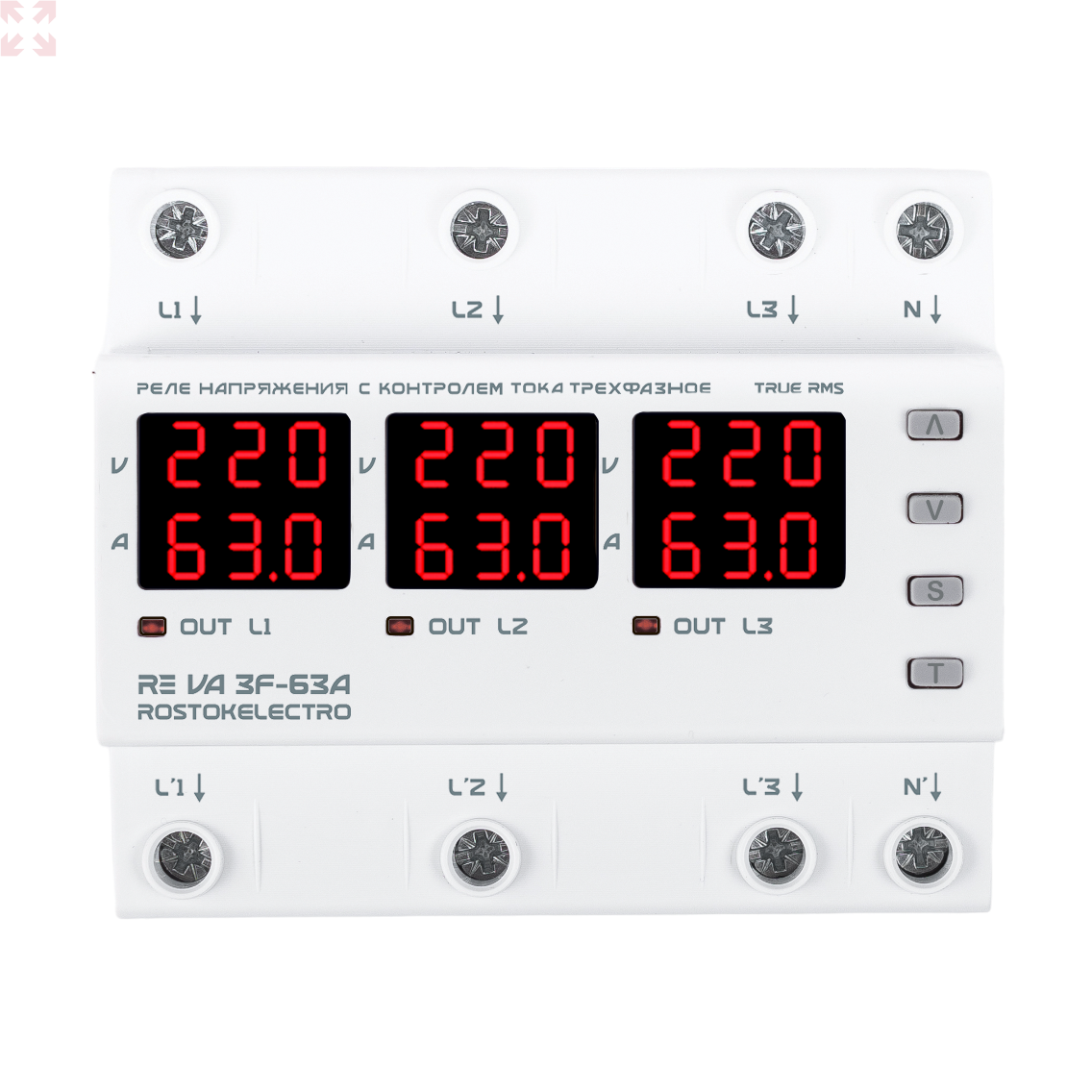

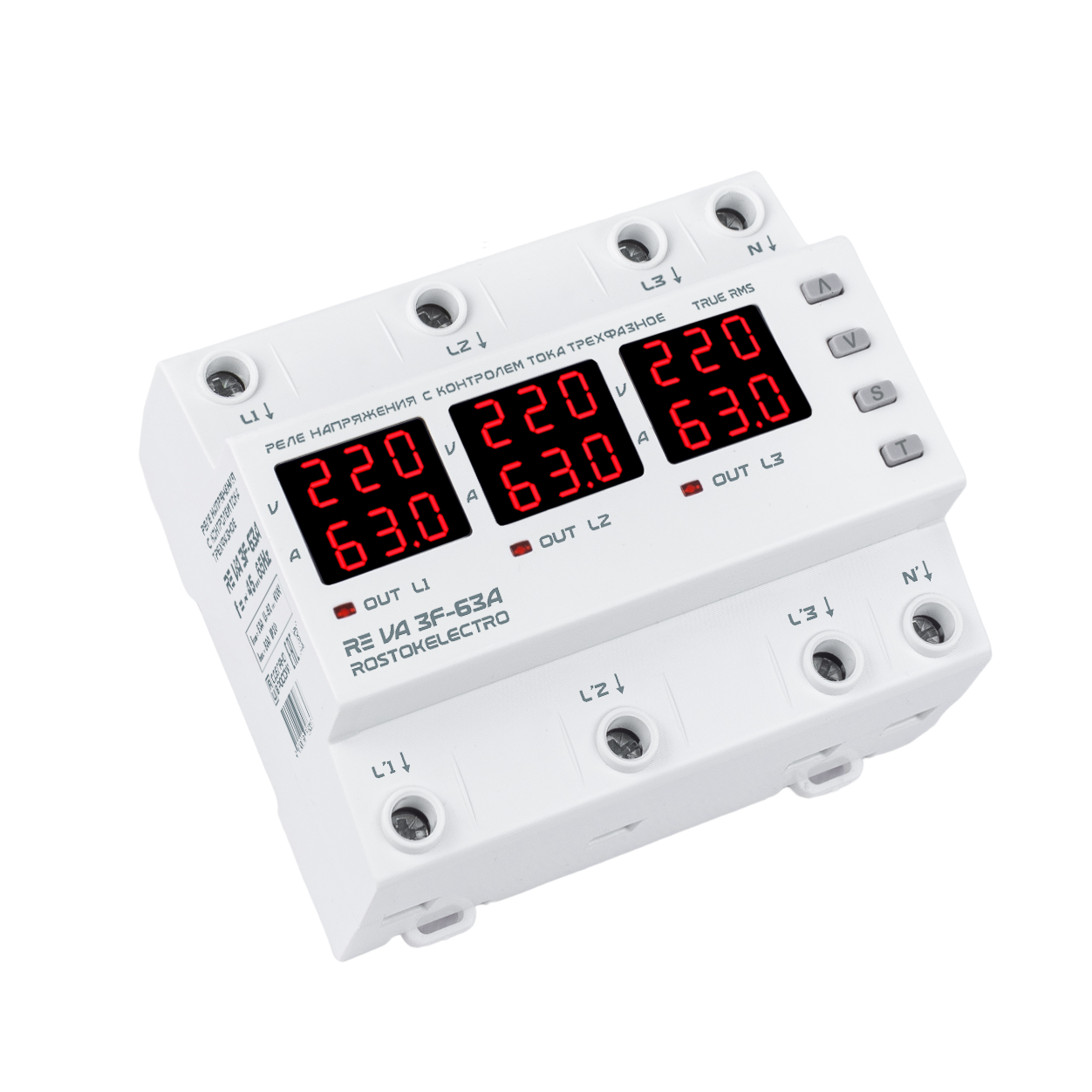

Реле напряжения трехфазное с контролем тока RE VA3F-63А

(0)

10 980 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: VA3F-63А
Страна: Россия
Производитель: RostokElectro
Инструкция:: Загрузить

Реле напряжения с защитой от перегрузок по току RE серии VA3F предназначено для контроля и защиты промышленного и бытового однофазного или трехфазного электрического оборудования от

повышенного или пониженного напряжения
пропадания напряжения на одной фазе
асимметрии фаз, токов перегрузки, а также порядка чередования фаз (функция отключаемая)

Реле напряжения RE серии VA3F-63A может работать с бытовой электросетью с частотой 50Гц и источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

Реле напряжения защищают и существенно увеличивают срок эксплуатации бытовой техники и прочего электрооборудования.

Прибор совмещает в себе функционал нескольких устройств:

реле напряжения;
реле тока (ограничителя мощности);
амперметра;
вольтметра.

Основные особенности:

Принцип работы

Прибор управляется микроконтроллером, который анализирует величину напряжения и силу тока в трехфазной сети, выявляя отклонения для каждой фазы от установленных при настройке значений. При выходе напряжения за эти пределы прибор отключает нагрузку на данной фазе (однофазный режим) или на трех фазах (трехфазный режим), тем самым предотвращая попадание на вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.

Измерение тока производится с помощью встроенных трансформаторов тока. При превышении заданного предела тока прибор отключает нагрузку на данной фазе (однофазный режим) или на трех фазах (трехфазный режим). Нагрузка включается автоматически через установленный пользователем (по умолчанию 5 сек) промежуток времени.

Прибор может работать в одном из двух режимов – однофазном и трехфазном.

Однофазный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении.

Трехфазный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз.

Для этого в меню настроек нужно выбрать соответствующий режим работы.

Кроме того, прибор контролирует величину тока подключенной нагрузки и по аналогии с вводным автоматом.

Технические характеристики

Технические параметры VA3F-63A

Режим работы трехфазный/однофазный (трехфазный)

Номинальный ток нагрузки (максимальный ток в течении не более 10 мин), А 63 (80)

Рабочее напряжение, В 50-400

Пределы измеряемого тока, А 1-63

Рабочая частота сети, Гц 45-65

Верхний предел отключения по напряжению (программируется), В 210-270 (250)

Нижний предел отключения по напряжению (программируется), В 120-200 (170)

Время задержки включения (программируется), сек 5-600 (15)

Время отключения по верхнему пределу напряжения, сек, не более 0,02

Время отключения по нижнему пределу напряжения, сек, не более 1 (120-170В) 0,02 (<120В)

Асимметрия фаз, В 20-99/OFF (50)

Время отключения при асимметрии фаз, сек 10

Контроль порядка чередования фаз вкл/откл (откл)

Предел отключения по току, А От 1 до I ном (шаг 1А)

Количество отключений по току 1-10, ∞

Время отключений, сек, при Iуст ≤ I ˂ I+25% – 600 сек; Iуст +25% ≤ I ˂ 2 Iуст – 5 сек; I ≥ 2 Iуст — 0,02 сек

Время задержки включения по току, сек 5-600 (5**)

Погрешность вольтметра, %, не более 1

Погрешность измерения силы тока %, не более 2

Потребляемая мощность реле, Вт, не более 5,0

Макс. сечение провода, мм2 16

Момент затяжки винтов клемм, Нм 2,2±0,2

Рабочая температура, °С -25…+50

Габаритные размеры, мм 9010567

Вес нетто, кг 0,463

Вес брутто, кг 0,504

**- Заводские установки

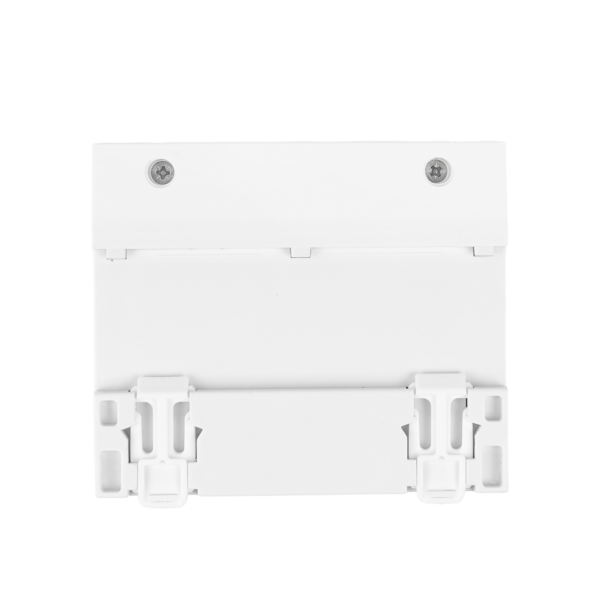

Крепление прибора на монтажный профиль TS-35 (DIN -рейка)-6 din
