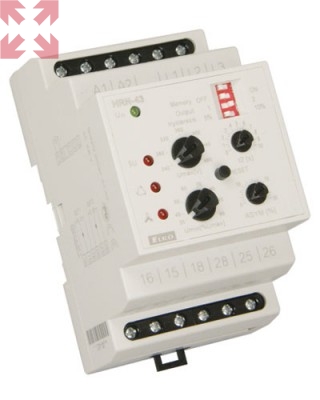

Реле напряжения HRN-43N/230. Umin 30-99% Umax с нейтралью

Описание HRN-43N/230

• Реле предназначено для контроля 3-фазных цепей.Тип HRN-43N/230 контролирует напряжение относительно нулевой фазы.
• Реле способно контролировать напряжение в двух уровнях (повышенное / пониженное), асимметрию фаз, последовательность и выпадение фаз. Каждое ошибочное состояние индуцируется самост. LED.
• Временные задержки Т1(постоянная) -при переходе из ошибочного в нормальное состояние или выпадении напряжения и Т2 (плавно настраиваемая) при переходе из нормального в
• ошибочное состояние препятствует некорректному поведению и биению выходного оборудования при кратковременных пиках в сети или при постепенном снижении напряжения до нормального.

• Настраивается верхний уровень Umax в диапазоне 280 - 480 V и нижний уровень Umin в пределах 35-99% Uмакс. Если какая-либо из фаз выйдет за пределы этого
• Установленного диапазона,выходное реле по истечению установленной задержки,которая предназначена для подавления кратковременных пиков, разомкнёт контакт. Выходной контакт
• Реле опять замкнётся при возвращении обратно до контролируемого диапазона и преодоления установленного гистерезиса (который выбирается из двух значений DIP переключателем).

• Контролирует правильную последовательность фаз. При нежелательном изменении выходные контакты разомкнутся, при включении устройства с неправильной последовательностью фаз
• выходной контакт остаётся разомкнутым.

• Настраивается уровень асимметрии между отдельными фазами в пределах 5-20%.При нарушении установленной асимметрии разомкнётся контакт выходного реле и LED, указывающий асимметрию, загорится. Реализуются задержки Т1. Т2 и гистерезис при переходе в нормальное состояние.
