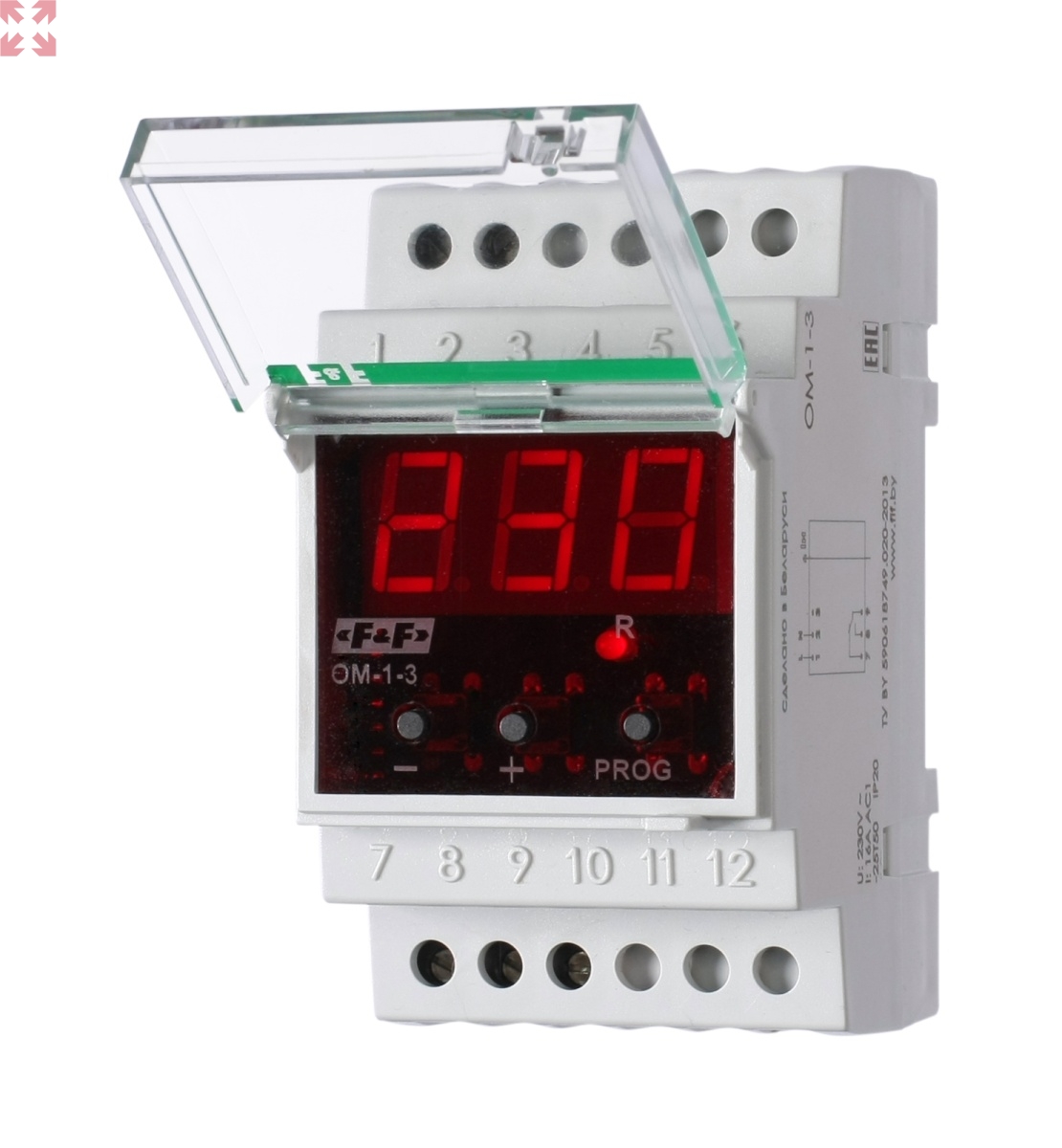

Ограничитель мощности ОМ-1-3, однофазный, диапазон 1-10 кВт

Назначение
Для контроля мощности в однофазной сети переменного тока, потребляемой электрооборудованием. Обеспечивает отключение нагрузки от сети питания при превышении установленного значения мощности, а так же при повышении, либо понижении напряжения в питающей сети.

Особенности
- диапазон контролируемой мощности 1…10 кВт;
- защита нагрузки от пониженного и повышенного напряжения;
- функция ускоренного отключения, не более 0,1 сек, при коротком замыкании в нагрузке;
- функция счетчика количества отключений нагрузки с блокировкой исполнительного реле при превышении количества отключений;
- LED индикатор отображения величины мощности, параметров напряжения, аварийных режимов работы;
- контакт 1NO/NC, 16 А.

Область применения
Применяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.

Принцип работы
Ограничитель мощности контролирует величину напряжения и тока, вычисляет потребляемое нагрузкой действующее значение мощности и отображает на LED индикаторе. Если напряжение находится в заданном диапазоне и мощность не превышает установленное значение, замкнуты контакты 9-8 реле, нагрузка подключена с сети питания. При превышении потребляемой мощности, а также при повышении, либо понижении напряжения в питающей сети, контакты 9-8 реле размыкаются, нагрузка отключается. Мощность, время отключения, повторного включения и количество отключений нагрузки до блокировки реле управления нагрузкой, а также величина минимального и максимального порогов напряжения отключения устанавливаются потребителем при настройке реле.
